Ana pano

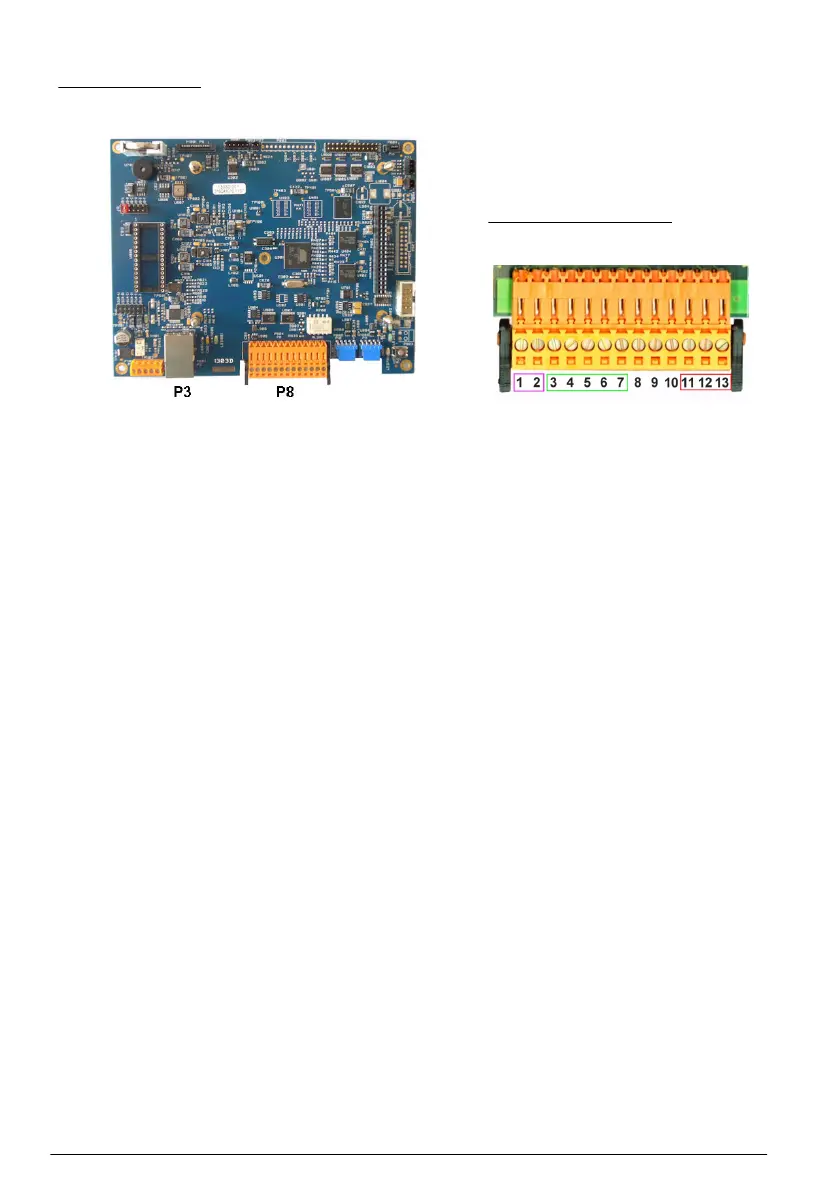

Şekil 4 Ana pano
Şekil 5 P8 Konnektörü
P8 Konnektörü
Aşağıda listelenen numaralar, Şekil 5'de görülen 13 adet P8 bağlantısıyla (soldan sağa) ilgilidir.
1. RS-485 (A sinyali)
2. RS-485 (B sinyali)
3. PROFIBUS-DP (TOPRAK)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP ( - sinyali)
6. PROFIBUS-DP ( + sinyali)
7. PROFIBUS-DP (RTS sinyali)
8. Kullanılmaz
9. Kullanılmaz
10. Kullanılmaz
11. Sistem alarm rölesi (N.A.)
12. Sistem alarm rölesi (N.K.)
13. Sistem alarm rölesi (Ortak)
P3 Konnektörü
Ethernet RJ 45. Ethernet kablo rakorunun içerisinden bir ethernet kablosu geçirmek (rakorun konumu
Şekil 1 sayfa 283'de gösterilmektedir) ve Şekil 4'de görülen P3 konnektörüne bağlamak suretiyle
cihazı yerel ağa bağlayın.
286
Türkçe
