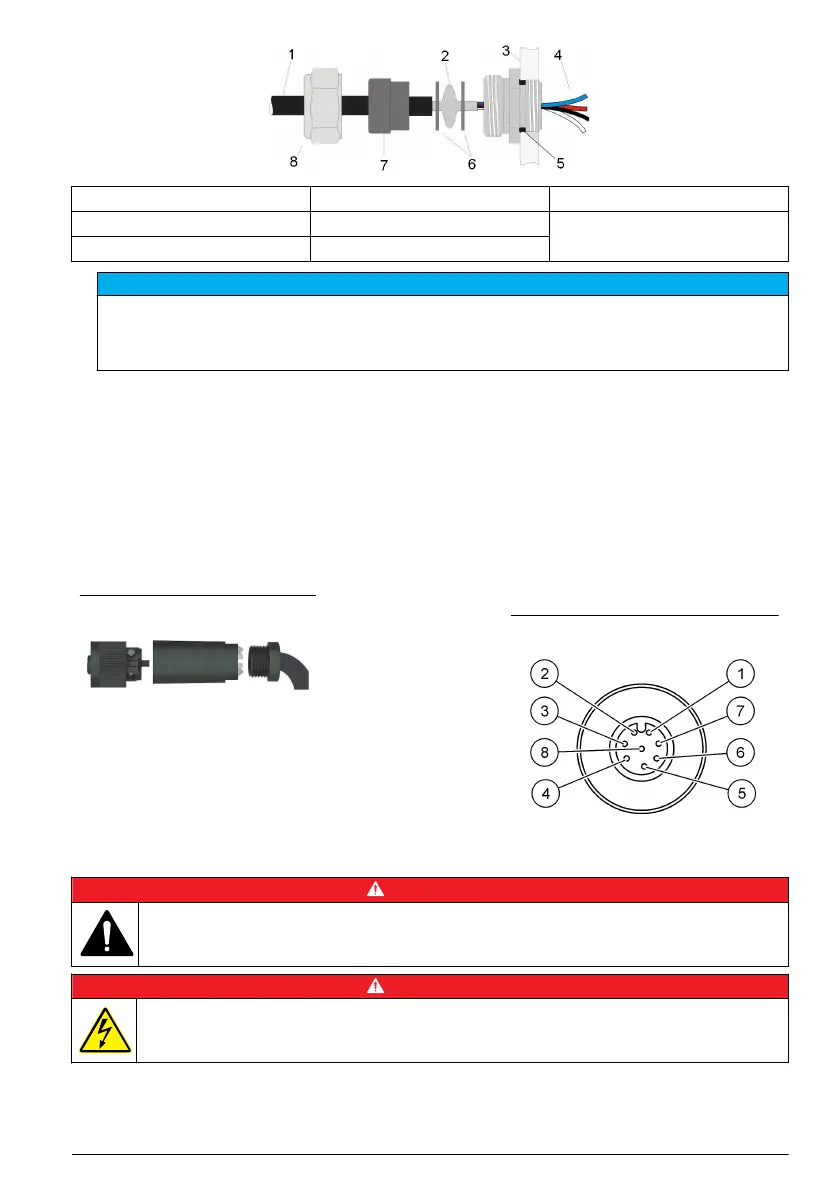

1 Câble 4 Fil 7 Joint
2 Blindage 5 Joint torique 8 Écrou du passe-câble
3 Instrument 6 Rondelles
A V I S
Il est d'une importance vitale de garantir que le blindage est pincé et et fixé entre les deux rondelles pour
garantir que le blindage se fixe directement sur le boîtier de l'instrument en tant que masse. Dans le cas
contraire, cela pourrait endommager l'instrument et donner des mesures incorrectes pour les câbles du
capteur.
5. Rattachez et serrez l'écrou du passe-câble.
6. Fixez les fils dans les bornes correspondantes du bornier.
Branchement au secteur
Branchement de l'alimentation (instruments à basse tension)
Pour les instruments à basse tension (10-30 V DC), le branchement au secteur s'effectue à l'aide
d'un connecteur BINDER 8 broches (fourni).
Remarque : Les connecteurs possèdent un détrompeur pour éviter un raccordement incorrect à l'instrument.
Raccordez le câble d'alimentation au connecteur comme suit :
Figure 2 Connecteur BINDER
Connexions à broches:
1. puissance 10 à
30 VDC
2. Masse
3. Masse
4. Masse
5. Non utilisé
6. puissance 10 à
30 VDC
7. puissance 10 à
30 VDC
8. Masse
Figure 3 Schéma des connexions
Branchement de l'alimentation (instruments à haute tension)
D A N G E R
Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du
document.
D A N G E R
Risque d'électrocution Débranchez systématiquement l'alimentation de l'appareil avant tout
branchement électrique.
Les instruments haute tension (100-240 VAC) possèdent un connecteur mâle 4 broches pré-câblé
avec un connecteur BINDER prêt pour le branchement au secteur. Un connecteur femelle
compatible est fourni avec l'instrument.
Français
77
