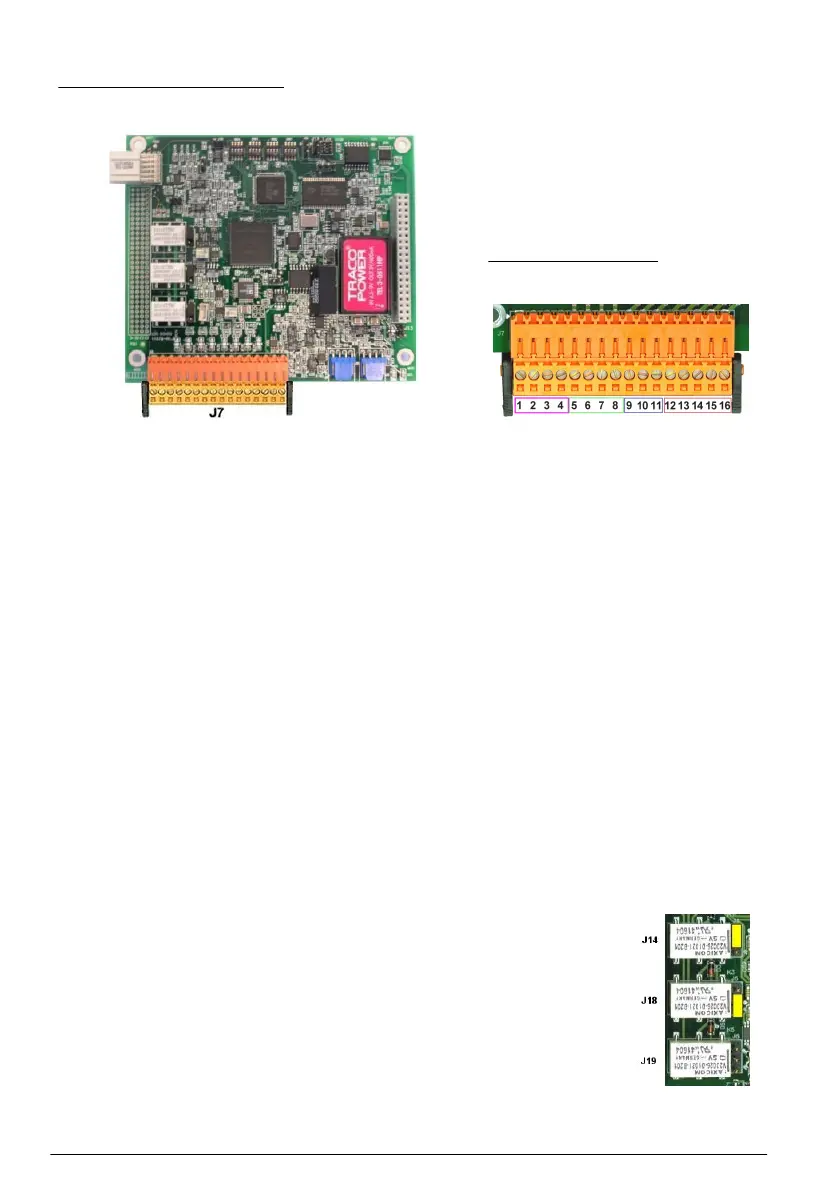

Płyta pomiarowa
Rysunek 6 Płyta pomiarowa
Rysunek 7 Złącze J7
Złącze J7 (wejścia i wyjścia)
Liczby wymienione poniżej odnoszą się do 16 dostępnych zestyków przyłącza J7 (od lewej
do prawej), które przedstawia Rysunek 7.
Przekaźniki alarmów pomiarowych:
1. Zestyk wspólny
2. Przekaźnik wyjściowy 1
3. Przekaźnik wyjściowy 2
4. Przekaźnik wyjściowy 3
Analogowe wyjścia
natężenia prądu:
5. Masa (GND) sygnału
analogowego
6. Wyjście 1
7. Wyjście 2
8. Wyjście 3
Wejścia cyfrowe:
9. Wejście sygnału wstrzymania. Aby wyłączyć czujnik w sterowniku PLC,
należy wykonać styk bezpotencjałowy między J7.9 a J7.12.
Uwaga: Zaleca się zastosowanie takiego rozwiązania, aby wydłużyć okres eksploatacji
czujnika w przypadku instalacji wykorzystujących proces CIP, który może powodować
miejscowe uszkodzenia.
od 10 do 11 Nieużywana
12. Masa (GND) sygnału cyfrowego
od 13 do 16 Nieużywana
Przekaźniki alarmów pomiarowych
Na płycie pomiarowej znajdują się trzy przekaźniki wyjściowe.
Każdy z nich można fizycznie skonfigurować jako normalnie otwarty (NO) lub normalnie
zamknięty (NC), zmieniając położenie umieszczonych na nich zworek. Na ilustracji obok:
• Górny przekaźnik jest skonfigurowany jako normalnie zamknięty
• Środkowy przekaźnik jest skonfigurowany jako normalnie otwarty
• Dolny przekaźnik jest przedstawiony bez zworki
Uwaga: Element J14 to przekaźnik nr 1, element J18 to przekaźnik nr 2, a element J19 to przekaźnik
nr 3
194 Polski
