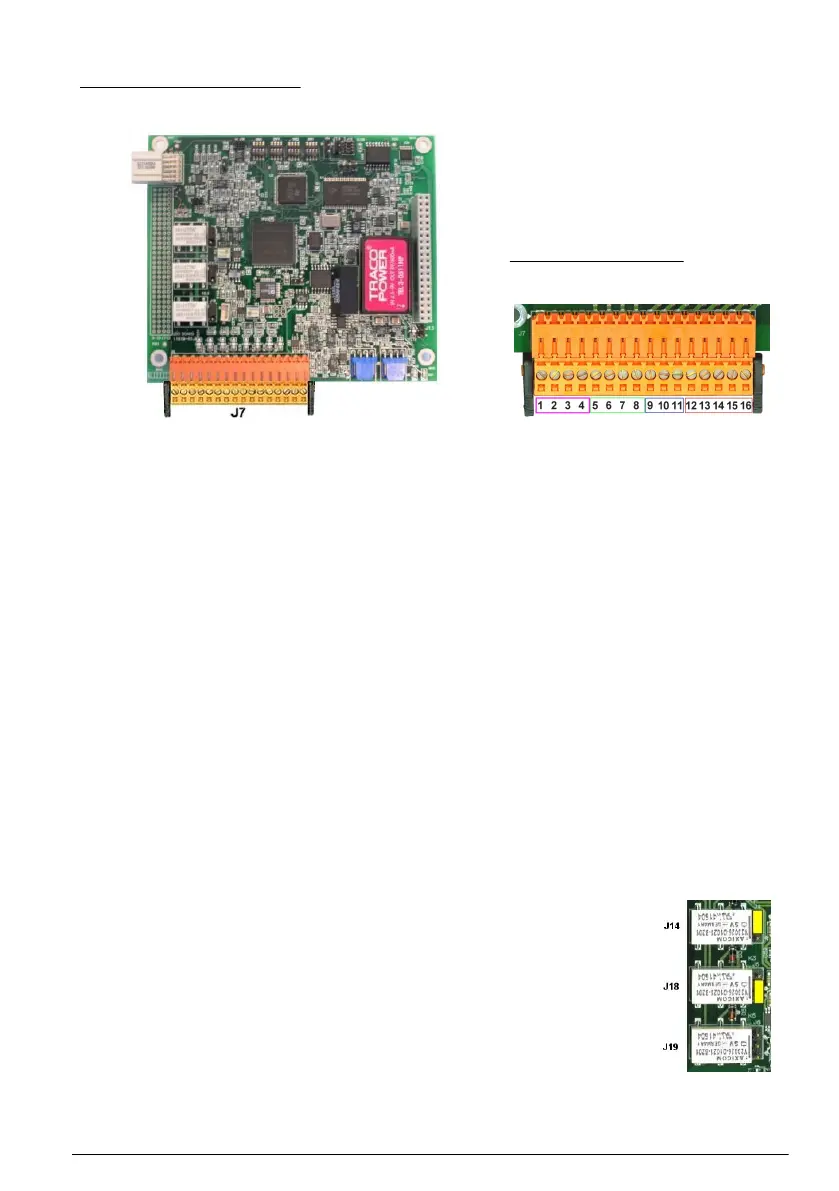

Placa de medición
Figura 6 Placa de medición
Figura 7 Conector J7
Conector J7 (entradas y salidas)
Los números indicados abajo hacen referencia a las 16 conexiones J7 disponibles (de izquierda a
derecha) en Figura 7.
Relés de alarmas de medición:
1. Común
2. Relé de salida 1
3. Relé de salida 2
4. Relé de salida 3
Salidas de corriente
analógicas:
5. GND (conexión a tierra)
analógica
6. Salida 1
7. Salida 2
8. Salida 3
Entradas digitales:
9. Entrada de espera. Para desactivar el sensor de un sistema PLC, conecte un
contacto seco entre J7.9 y J7.12
Nota: Se recomienda usar esta funcionalidad para ampliar la duración del sensor en
instalaciones con un proceso CIP que pueda dañar el lugar.
10. a 11. No usadas
12. GND (conexión a tierra) digital
13. a 16. No usadas
Relés de alarmas de medición
Los tres relés de salida se encuentran en la placa de medición.
Se pueden configurar de forma individual como Normalmente abiertos [NO] o
Normalmente cerrados [NC] si se mueve físicamente el puente en cada relé. En la
ilustración:
• El relé superior está ajustado como NC
• El relé intermedio está ajustado como NO
• El relé inferior aparece sin ningún puente
Nota: J14 es el relé 1, J18 es el relé 2, J19 es el relé 3
Español 103
