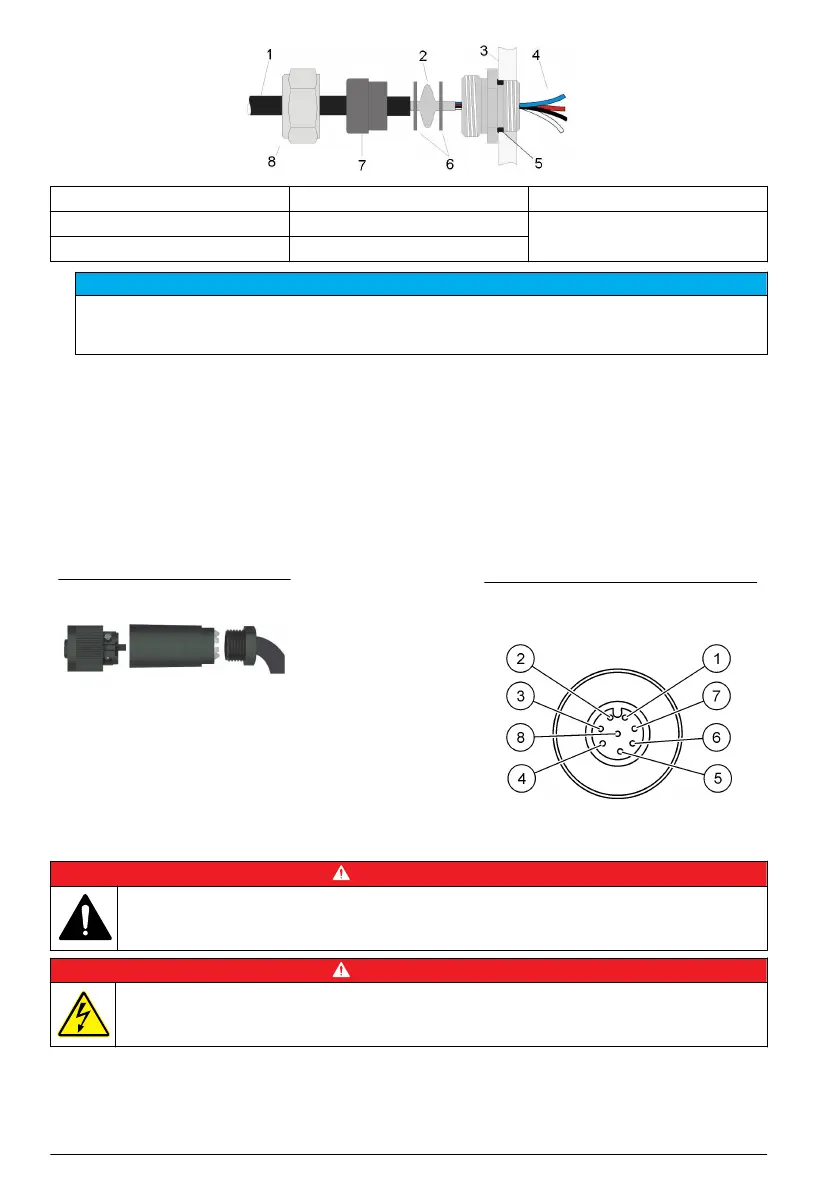

1 Cavo 4 Filo 7 Guarnizone
2 Schermatura 5 Anello di tenuta 8 Dado di compressione
3 Strumento 6 Rondelle
A V V I S O
È importante che la schermatura sia bloccata tra le due rondelle per garantirne il contatto con la copertura
dello strumento, così da assicurarne la messa a terra. In caso contrario, lo strumento potrebbe danneggiarsi e
i cavi del sensore potrebbero fornire rilevazioni.
5. Riattaccare e serrare il dado di compressione.
6. Collegare i cavi alle rispettive morsettiere.
Collegamento alla rete elettrica
Collegamento alla rete elettrica (strumenti a bassa tensione)
Per gli strumenti a basso voltaggio (10-30 VDC) il collegamento alla rete elettrica richiede l'uso di un
connettore BINDER a 8 pin (in dotazione).
Nota: I connettori sono scanalati per evitare errori di collegamento allo strumento.
Collegare il cavo di alimentazione al connettore attenendosi alle indicazioni riportate di seguito:
Figura 2 Connettore BINDER
Collegamento pin:
1. Alimentazione
10-30 VDC
2. Massa
3. Massa
4. Massa
5. Non utilizzato
6. Alimentazione
10-30 VDC
7. Alimentazione
10-30 VDC
8. Filo di
Figura 3 Vista laterale del
cablaggio
Collegamento alla rete elettrica (strumenti ad alta tensione)
P E R I C O L O
Pericoli multipli. Gli interventi descritti in questa sezione del documento devono essere eseguiti solo da
personale qualificato.
P E R I C O L O
Pericolo di folgorazione. Quando si eseguono collegamenti elettrici, scollegare sempre l'alimentazione
dello strumento.
Gli strumenti ad alta tensione (100-240 VAC) sono precablati in fabbrica per il collegamento alla rete
elettrica mediante un connettore BINDER maschio a 4 pin. Un connettore femmina compatibile è
fornito insieme allo strumento.
