Die Steckverbindungen P8 auf dem Mainboard (Abbildung 4 auf Seite 33) und J7 auf der
Messkarte (Abbildung 6 auf Seite 34) bestehen aus zwei Teilen. Drücken Sie vorsichtig die
schwarzen Hebel auf den beiden Seiten der Steckverbindung und ziehen Sie sie sicher heraus.
Nehmen Sie alle Anschlüsse vor, während diese Steckverbindungen ausgesteckt sind. Bringen Sie
anschließend die Steckverbindungen wieder an den Karten an und stecken Sie sie sicher ein (Hebel
nach oben).
Mainboard

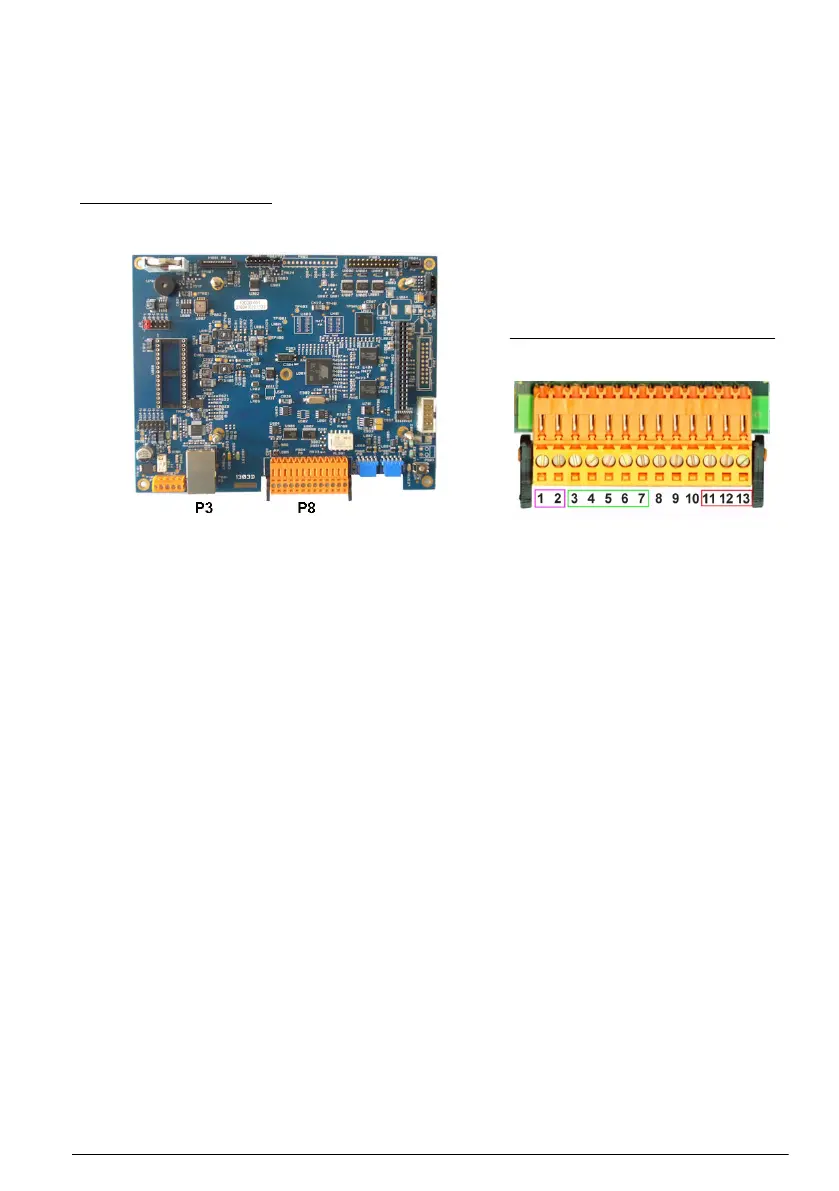

Abbildung 4 Mainboard
Abbildung 5 Steckverbindung P8
Steckverbindung P8
Die unten aufgeführten Zahlen beziehen sich auf die 13 verfügbaren Steckverbindungen P8 (von
links nach rechts) in Abbildung 5.
1. RS-485 (Signal A)
2. RS-485 (Signal B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (Signal -)
6. PROFIBUS-DP (signal +)
7. PROFIBUS-DP (signal RTS)
8. Nicht verwendet
9. Nicht verwendet
10. Nicht verwendet
11. Systemalarmrelais (N.O.)
12. Systemalarmrelais (N.C.)
13. Systemalarmrelais (gemein)
Steckverbindung P3
Ethernet RJ 45. Schließen Sie das Gerät an das lokale Netzwerk an. Führen Sie dazu ein
Ethernetkabel durch die Ethernet-Kabelführung (die Position der Kabelführung ist in Abbildung 1
auf Seite 30 dargestellt) und schließen Sie die Steckverbindung an die Steckverbindung P3 (siehe
Abbildung 4) an.
Deutsch
33
