Falls das Instrument mit einem an die Steckkupplung angeschlossenen Stecker für die
Stromversorgung geliefert wird (Kabel Bauteilnummer 33031, 33032, 33033 und 33034), kann das
Instrument direkt an die Stromversorgung angeschlossen werden. Die beiden Steckverbindungen
weisen Kehlen auf, um ein falsches Anschließen zu vermeiden. Befestigen Sie die Buchse handfest
an dem Leistungssteckverbinder des Instruments.
Wenn gemeinsam mit dem Instrument kein Leistungskabel bestellt wurde, muss ein Leistungsstecker
wie im Folgenden beschrieben an die beiliegende Buchse angeschlossen werden.
Spezifikation für vom Benutzer gelieferte Stromkabel:
• 3-adrig (Phase, Nullleiter und Erde)
• Kabel Ø ≥ 7 mm; ≤ 9,5 mm
• Kabelauswahl ≥ 1 mm
2
, AWG18; ≤ 2,5 mm
2
, AWG14
Bereiten Sie das Stromkabel (nicht mitgeliefert) wie folgt vor:
1. Ziehen Sie 23 mm der Abschirmung des Stromkabels ab.
2. Schneiden Sie den Phasenleiter und den Nullleiter 15 mm ab und lassen Sie den Erdungsleiter
so, wie er ist.
3. Entfernen Sie die Isolierung der drei Leiter so weit wie erforderlich.
Verkabeln Sie die Steckkupplung wie folgt:

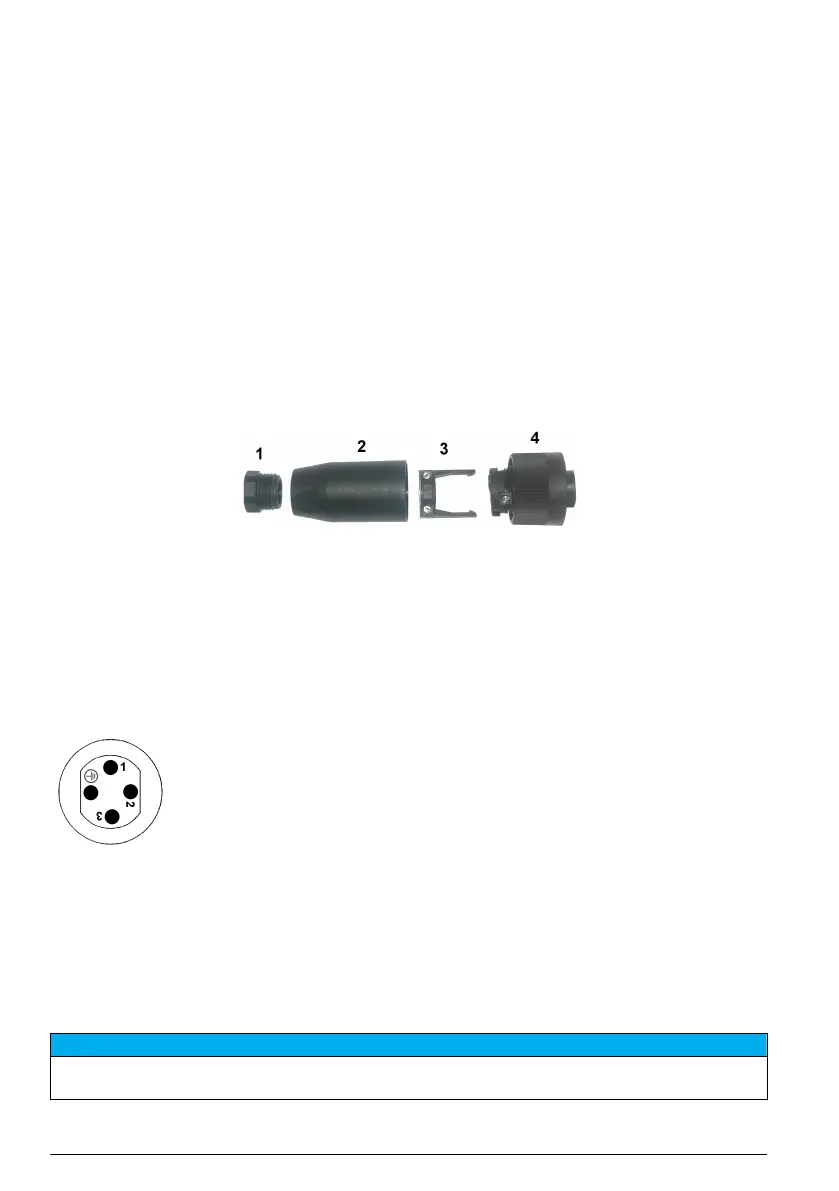

1. Nehmen Sie das schmale Ende der Steckverbindung (4) in eine Hand und den Hauptkörper (2) in
die anderen und schrauben Sie sie auseinander. Ziehen Sie die Kabelklemme (3) ab und
schrauben Sie das Steckerende (1) ab, um zu den vier teilen gelangen, aus denen die
Steckverbindung besteht.
2. Lösen Sie die Schrauben der Kabelklemme (3), so dass das Stromkabel hindurchgeführt werden
kann.
3. Führen Sie das Stromkabel durch das Steckerende (1), den Hauptkörper (2) und die
Kabelklemme (3) und schließen Sie dann die drei Leiter (Phase, Nullleiter und Erdung) wie folgt
an die Steckverbindung (4) an:
1. Phase (braun)
2. Nullleiter (blau)
3. Nicht verwendet
Erde - Erde (grün und gelb)
Hinweis: Die Ziffern und das Erdungssymbol sind am Ende der Steckverbindung aufgedruckt. Stellen Sie
sicher, dass der Anschluss korrekt erstellt wurde.
4. Schieben Sie die Kabel (3) zurück auf die Steckverbindung (4) und sichern Sie das Kabel.
5. Schrauben Sie die beiden Teile (4) und (2) wieder zusammen.
6. Sichern Sie das Stromkabel durch Anschrauben des Steckerendes (1).
7. Die Buchse kann jetzt direkt an den Leistungsstecker des Instruments angeschlossen werden.
Die beiden Steckverbindungen weisen Kehlen auf, um ein falsches Anschließen zu vermeiden.
Befestigen Sie die Buchse handfest an dem Leistungsstecker des Instruments.
Anschlüsse an Elektronikkarten
H I N W E I S
Möglicher Geräteschaden Empfindliche interne elektronische Bauteile können durch statische Elektrizität
beschädigt werden, wobei dann das Gerät mit verminderter Leistung funktioniert oder schließlich ganz ausfällt.
Hinweis: Alle losen Verbindungskabel sollten mit Kabelbindern aus Kunststoff zusammengefasst werden.
32
Deutsch
