Připojení přístroje

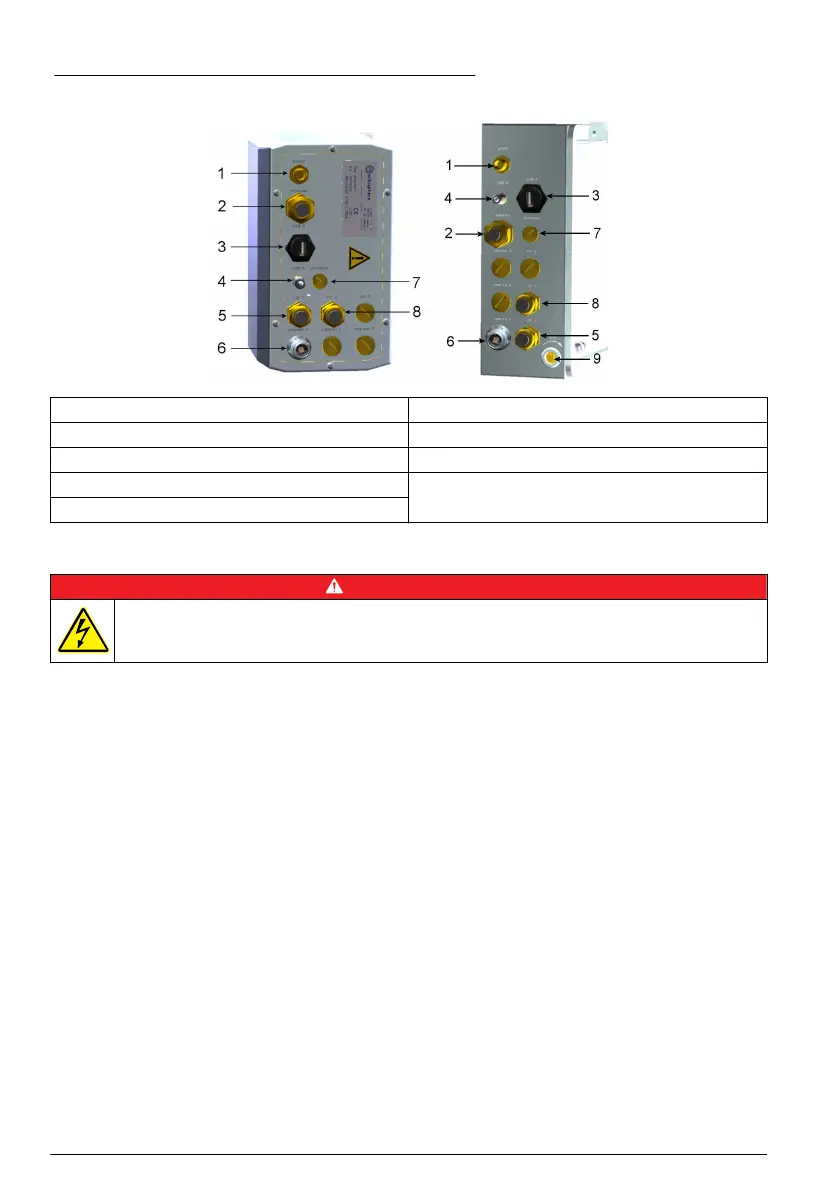

Obr. 1 Připojení – panel (vlevo), stěna/potrubí (vpravo)
1 kabel napájení 6 Připojení senzoru
2 krytka kabelu sítě Ethernet 7 připojení senzoru vnějšího tlaku
3 konektor hostitele USB-A 8 krytka kabelu pro vstup/výstup 2
4 konektor USB-B se 4 kolíky 9 zámek klávesnice (pouze při montáži
na stěnu/potrubí)
5 krytka kabelu pro vstup/výstup 1
Pokyny pro připojení konektorů
N E B E Z P E Č Í
Nebezpečí smrtelného úrazu elektrickým proudem. V souladu s požadavky na krytí skříně podle
předpisu NEMA je nutné pro přívod kabelů do přístroje použít elektroinstalační tvarovky a kabelové
vodiče dimenzované pro krytí alespoň NEMA 4X/IP66
Pokyny pro vedení kabelu průchodkou
Vždy, když je potřeba zapojit kabel uvnitř přístroje, je k dispozici vodotěsná kabelová průchodka.
Niklované mosazné kabelové průchodky jsou typu EMC a jsou navrženy tak, aby bylo možné
připevnit stínění kabelu přímo ke krytu přístroje jako uzemnění. Níže jsou uvedeny pokyny pro
obvyklé vedení kabelu.
1. Odšroubujte matici kabelové průchodky. Uvnitř se nachází gumové těsnění a dvě kovové
podložky. U přístrojů montovaných do panelu nebo na stěnu nemá průchodka sítě ethernet
podložky a těsnění je ploché.
2. Při zapojení senzorového kabelu je kabel již připravený, takže pouze odstraňte část
umělohmotné ochrany ze stínění. U jiných kabelů odstraňte potřebnou délku vnější izolace
a 25 mm stínění. Odstraňte z konců vodičů asi 8 mm izolace.
3. Protáhněte kabel maticí, gumovým těsněním a dvěma podložkami.
4. Sevřete stínění po celém obvodu mezi kovové podložky a protáhněte kabel dovnitř krytu. Kabel
bude zajištěný v kabelové průchodce.
122
Čeština
