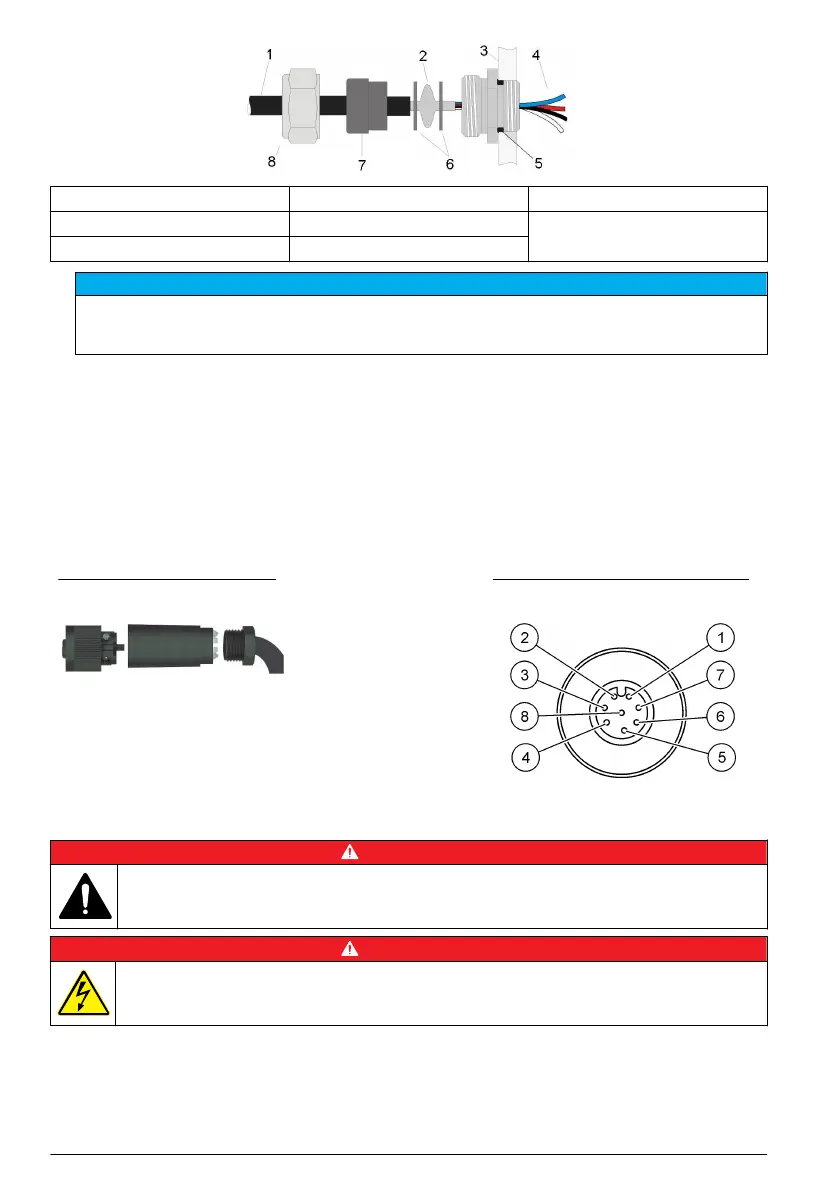

1 Kábel 4 Huzal 7 Tömítés
2 Burkolat 5 O-gyűrű 8 Bevezető tömszelence anya
3 Műszer 6 Alátétek
M E G J E G Y Z É S
Rendkívül fontos gondoskodni arról, hogy a burkolat biztosan beszoruljon a két alátét közé, hogy közvetlenül
a műszerfalhoz csatlakozzon, amely földelésként szolgál. Ennek elmulasztása a műszert károsíthatja, és az
érzékelő kábelek helytelen leolvasott értékeket eredményezhetnek.
5. Csatlakoztassa vissza és szorítsa meg a kábel bevezető tömszelence anyát.
6. Csatlakoztassa a huzalokat a megfelelő bevezető kábelfej csatlakozásokhoz.
Csatlakozás a hálózati feszültséghez
Áramellátó csatlakozás (alacsony feszültségű műszerek)
Alacsony feszültségű műszerek esetén (10–30 V DC) a hálózati tápellátás 8-érintkezős BINDER
csatlakozóval történik (mellékelve).
Megjegyzés: A csatlakozók hornyoltak a műszerhez való helytelen illeszkedés elkerülése érdekében.
A tápkábelt az alábbi módon kösse össze a csatlakozóval:
2. ábra BINDER csatlakozó
Érintkezős csatlakozások
1. Feszültség 10-30 VDC
2. Föld
3. Föld
4. Föld
5. Nem használt
6. Feszültség 10-30 VDC
7. Feszültség 10-30 VDC
8. Föld
3. ábra Vezetékezés oldalnézete
Áramellátás-csatlakozó (nagyfeszültségű műszerek)
V E S Z É L Y
Többszörös veszély. A dokumentumnak ebben a fejezetében ismertetett feladatokat csak képzett
szakemberek végezhetik el.
V E S Z É L Y
Halálos áramütés veszélye. Mindig áramtalanítsa a műszert, mielőtt elektromosan csatlakoztatja.
A nagyfeszültségű műszerek (100-240 VAC) 4-érintkezős csatlakozódugóval rendelkeznek, amelyet
belülről előhuzaloztak egy dugós BINDER csatlakozóval a hálózati csatlakozásra készen. A
műszerhez kompatibilis csatlakozó aljzatot mellékeltek.
Ha ezt a csatlakozóaljzatot már előre rögzített hálózati csatlakozódugóval szállították (kábel
alkatrészszámok: 33031, 33032, 33033 és 33034), a csatlakozóaljzat közvetlenül hozzáköthető a
238
Magyar
