Remarque : Tous les conducteurs libres doivent être rassemblés en faisceau en utilisant des attaches nylon pour
câbles.
Les connecteurs P8 sur la carte mère (Figure 4 à la page 79) et J7 sur la carte de mesure (
Figure 6 à la page 80) comportent deux parties. Poussez soigneusement vers le bas les leviers
noirs sur un côté du connecteur pour l'extraire en toute sécurité. Effectuez tous les raccordements
avec ces connecteurs débranchés. À la fin, fixez les connecteurs aux cartes en les poussant
fermement en place (leviers vers le haut).
Carte mère

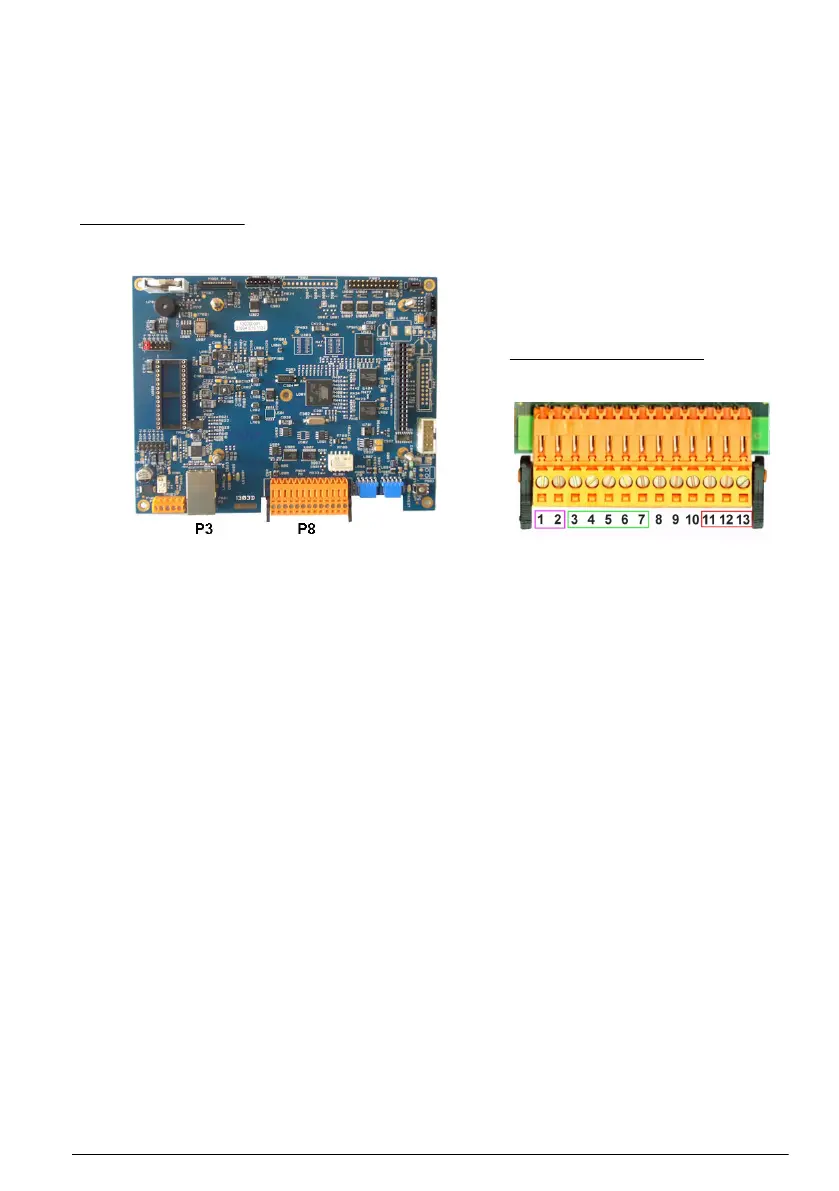

Figure 4 Carte mère
Figure 5 Connecteur P8
Connecteur P8
Les numéros indiqués ci-dessous se réfèrent aux 13 connexions P8 disponibles (de gauche à droite)
dans Figure 5
1. RS-485 (signal A)
2. RS-485 (signal B)
3. PROFIBUS-DP (TERRE)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (signal -)
6. PROFIBUS-DP (signal +)
7. PROFIBUS-DP (signal RTS)
8. Non utilisé
9. Non utilisé
10. Non utilisé
11. Relais d'alarme système (N.O.)
12. Relais d'alarme système (N.C.)
13. Relais d'alarme système (Commun)
Connecteur P3
Ethernet RJ 45. Raccordez l'instrument au réseau local en passant un câble Ethernet à travers le
passe-câble Ethernet (position illustrée à la Figure 1 à la page 76) et en le raccordant au connecteur
P3 illustrée à la Figure 4.
Français
79
