befejezte, kösse össze a csatlakozókat a kártyákkal úgy, hogy szilárdan a helyükre tolja őket (karok
felfelé).

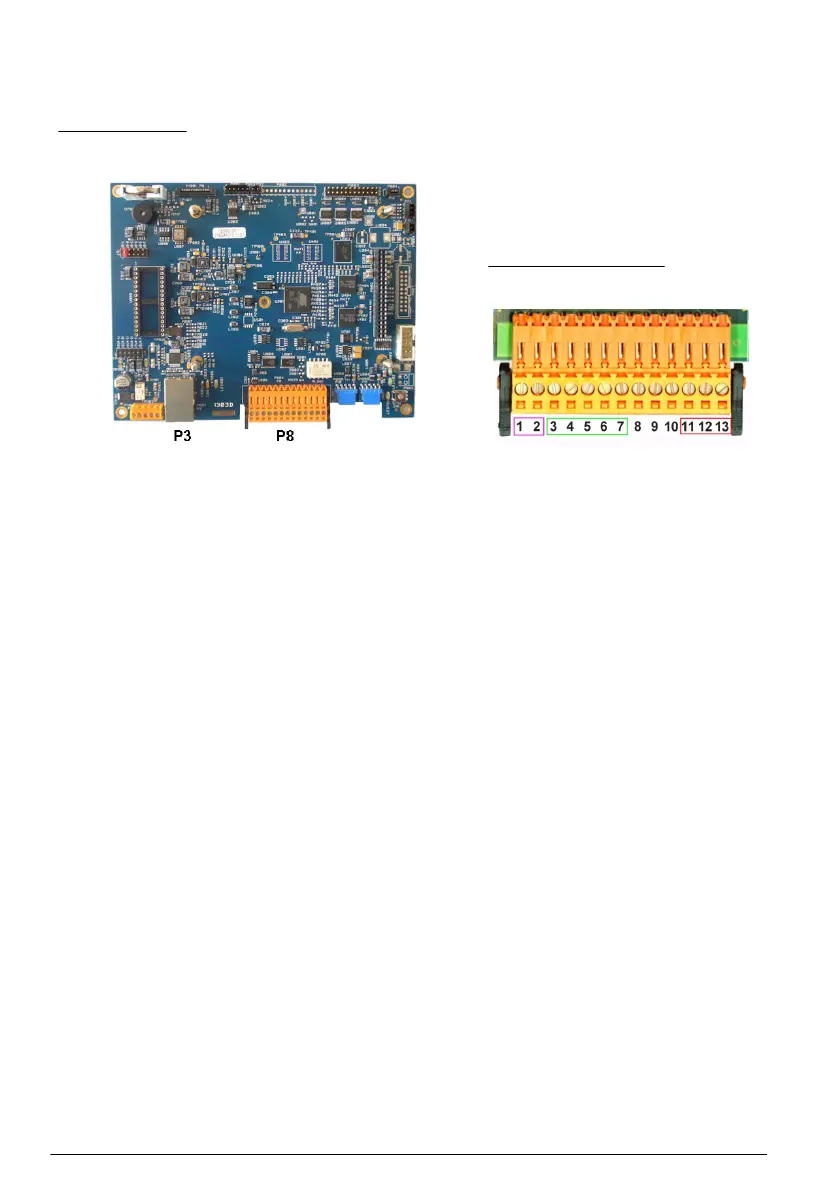

Alaplap
4. ábra Alaplap
5. ábra P8 csatlakozó
P8 csatlakozó
Az alábbiakban felsorolt számok a 13 rendelkezésre álló P8 csatlakozóra vonatkoznak (balról
jobbra), 5. ábra.
1. RS-485 (A jel)
2. RS-485 (B jel)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (- jel)
6. PROFIBUS-DP (+ jel)
7. PROFIBUS-DP (RTS jel)
8. Nem használt
9. Nem használt
10. Nem használt
11. Rendszerriasztó relé (N.O)
12. Rendszerriasztó relé (N.C.)
13. Rendszerriasztó relé (közös)
P3 csatlakozó
Ethernet RJ 45. A műszert úgy csatlakoztassa a helyi hálózathoz, hogy egy ethernet kábelt vezet át
az Ethernet kábel tömszelencén (a tömszelence helyének illusztrációja:1. ábra oldalon 237) és
csatlakoztassa a P3 csatlakozóhoz, amelynek illusztrációja a következő helyen található:4. ábra
240
Magyar
