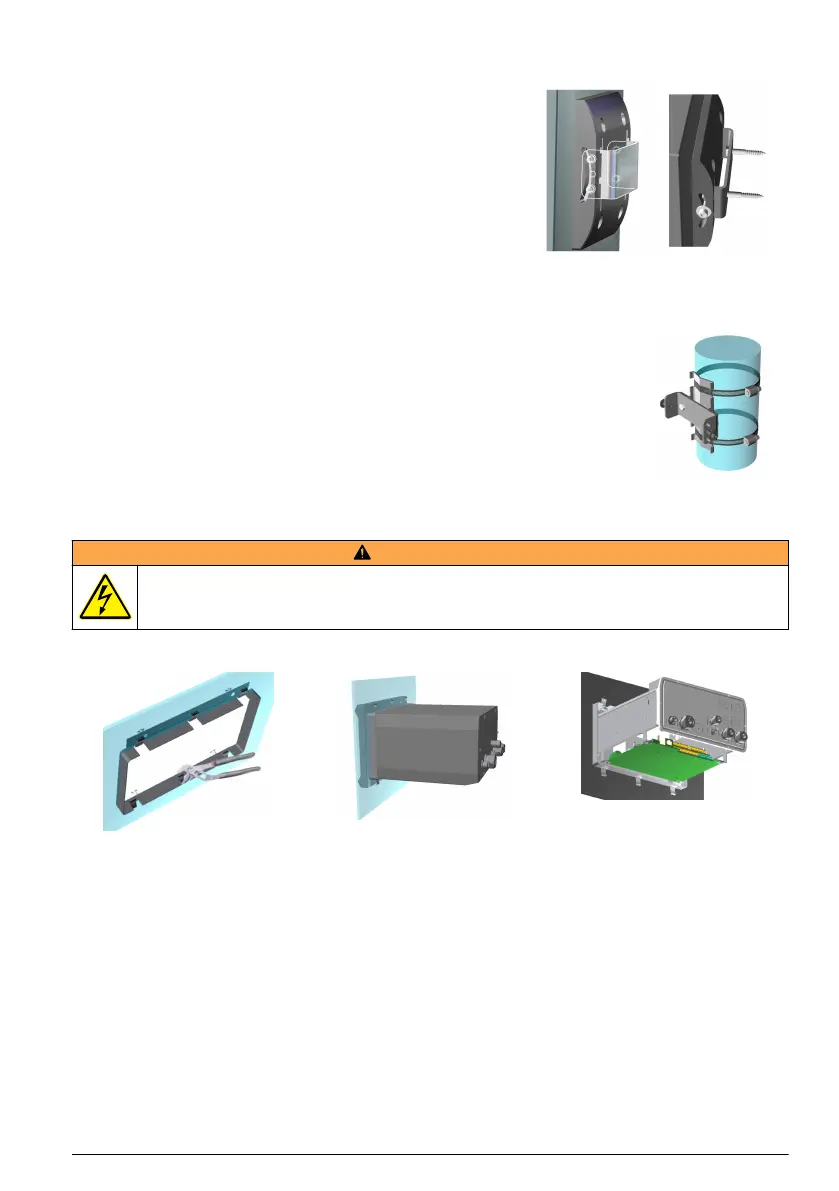

Montáž na stěnu
1. Připevněte dodanou konzolu ve tvaru písmene U ke stěně pomocí
dvou šroubů (nejsou dodané).
2. Nakloňte přístroj mírně dozadu tak, abyste přiblížili kolíky na držáku
k otvorům a zasuňte přístroj do držáku, jak je znázorněno
na obrázku.
3. Vložte dva upínací šrouby s podložkami do bočních otvorů.
4. Nastavte úhel přístroje tak, aby bylo dobře vidět na displej,
a utáhněte boční šrouby.
Montáž k trubce
1. Pomocí dvou dodaných šroubů připevněte držák, který se montuje k trubce,
ke konzole ve tvaru písmene U.
2. Sestavený díl připevněte k trubce pomocí dvou svorek (nejsou dodané).
3. Zasuňte přístroj do držáku.
4. Vložte dva upínací šrouby s podložkami do bočních otvorů.
5. Nastavte úhel přístroje tak, aby bylo dobře vidět na displej, a utáhněte boční šrouby.
Montáž do panelu
V A R O V Á N Í
Nebezpečí smrtelného úrazu elektrickým proudem. Pokud po instalaci nejsou kabel a konektor
síťového napájení přístupné, je povinné zařízení pro místní odpojení, ke kterému bude přístup.
1-3 4-5 6-7
1. Vyřízněte takový otvor v panelu, aby bylo možné do něj umístit dodaný rám.
2. Do otvoru namontujte dodaný rám.
3. Pomocí SIKA kleští ohněte 6 výčnělků přes okraj panelu.
4. Zasuňte přístroj do připevňovacího rámu. Přístroj by měl být na čtyřech kolících ve tvaru písmene T.
Zašroubujte 4 rychloupínací šrouby na obou stranách předního panelu a zasuňte jej dovnitř.
5. Zašroubujte 4 rychloupínací šrouby o 1/4 otáčky dvakrát ve směru utažení podle návodu na boku předního
panelu. Tím připevníte přístroj čtyřmi kolíky ve tvaru písmene T.
6. Potřebujete-li mít přístup k přípojkám uvnitř přístroje, odstraňte kryt přístroje (šest šroubků na zadním panelu)
a sejměte kryt.
7. Protáhněte kabely krytem, potom krytkou kabelu (připadá-li to v úvahu) a připojte je podle popisu níže.
Čeština 121
