Mérőkártya

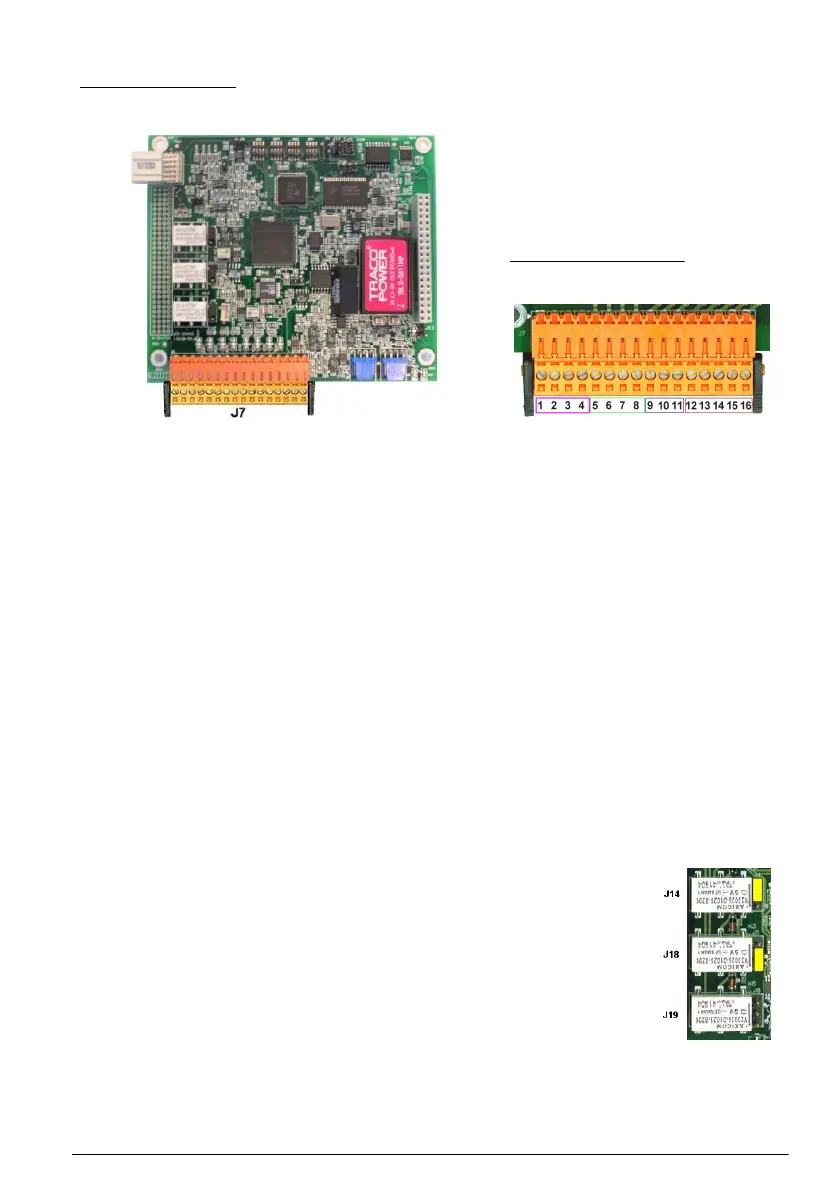

6. ábra Mérőkártya
7. ábra J7 csatlakozó
J7 csatlakozó (bemenetek és kimenetek)
Az alábbiakban felsorolt számok a 16 elérhető J7 csatlakozásra vonatkoznak (balról jobbra haladva),
7. ábra.
Mérésriasztók reléi:
1. Közös
2. 1. kimeneti relé
3. 2. kimeneti relé
4. 3. kimeneti relé
Analóg áram- kimenetek:
5. Analóg GND
6. 1. kimenet
7. 2. kimenet
8. 3. kimenet
Digitális bemenetek:
9. Várakoztatás bemenet Az érzékelő PLC rendszerről való kikapcsolásához
csatlakoztasson száraz érintkezőt a J7.9 és a J7.12 közé.
Megjegyzés: Ajánlatos e funkció használata, hogy növeljék a szenzor élettartamát CIP folyamattal
történő telepítések esetén, ami az érzékelővéget károsíthatja.
10. - 11. Nem használt
12. Digitális GND
13. - 16. Nem használt
Mérési riasztó relék
A három kimeneti relé a mérőkártyán található.
Egyénileg konfigurálhatók rendszerint nyitva (NO) vagy rendszerint zárva (NC) úgy, hogy
mindkét relén fizikailag elmozdítják az áthidalót. Az illusztráción:
• A felső relé NC helyzetbe van állítva
• A középső relé NO helyzetbe állítva
• Az alsó relé látható áthidaló nélkül
Megjegyzés: A J14 az 1. relé, a J18 a 2. relé, a J19 a 3. relé
Magyar 241
