Meetkaart

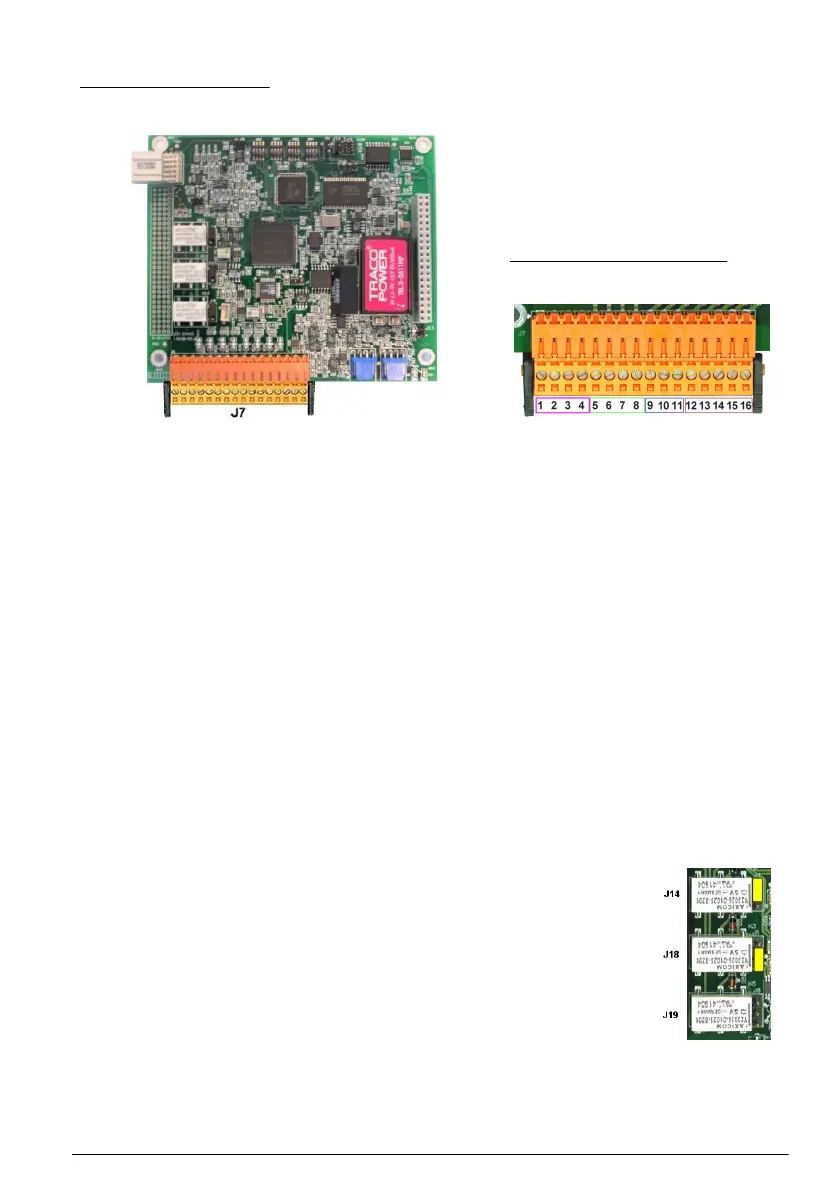

Afbeelding 6 Meetkaart
Afbeelding 7 Connector J7
Connector J7 (ingangen en uitgangen)
Onderstaande nummers verwijzen naar de 16 beschikbare J7-aansluitingen (van links naar rechts) in
Afbeelding 7.
Meetalarmrelais:
1. Common
2. Uitgangsrelais 1
3. Uitgangsrelais 2
4. Uitgangsrelais 3
Analoge stroomuitgangen:
5. Analoog GND
6. Uitgang 1
7. Uitgang 2
8. Uitgang 3
Digitale ingangen:
9. Ingang Hold. Om de sensor van een PLC-systeem uit te schakelen, sluit een
droog contact aan tussen J7.9 & J7.12
Opmerking: Het wordt aanbevolen om deze functie te gebruiken om de levensduur van de
sensor te verlengen bij installaties met een CIP-proces die de functie kan beschadigen.
10. tot 11. Niet gebruikt
12. Digitaal GND
13. tot 16. Niet gebruikt
Meetalarmrelais
De drie uitgangsrelais bevinden zich op de meetkaart.
Ze kunnen individueel geconfigureerd worden als Normaal open (NO) of als Normaal
gesloten (NC) door de jumper op het bijbehorende relais om te zetten. In de illustratie:
• Het bovenste relais is ingesteld op NC (normaal gesloten)
• Het middelste relais is ingesteld op NO (normaal open)
• Het onderste relais is weergegeven zonder jumper
Opmerking: J14 is relais 1, J18 is relais 2, J19 is relais 3
Nederlands 149
