Connessioni dello strumento

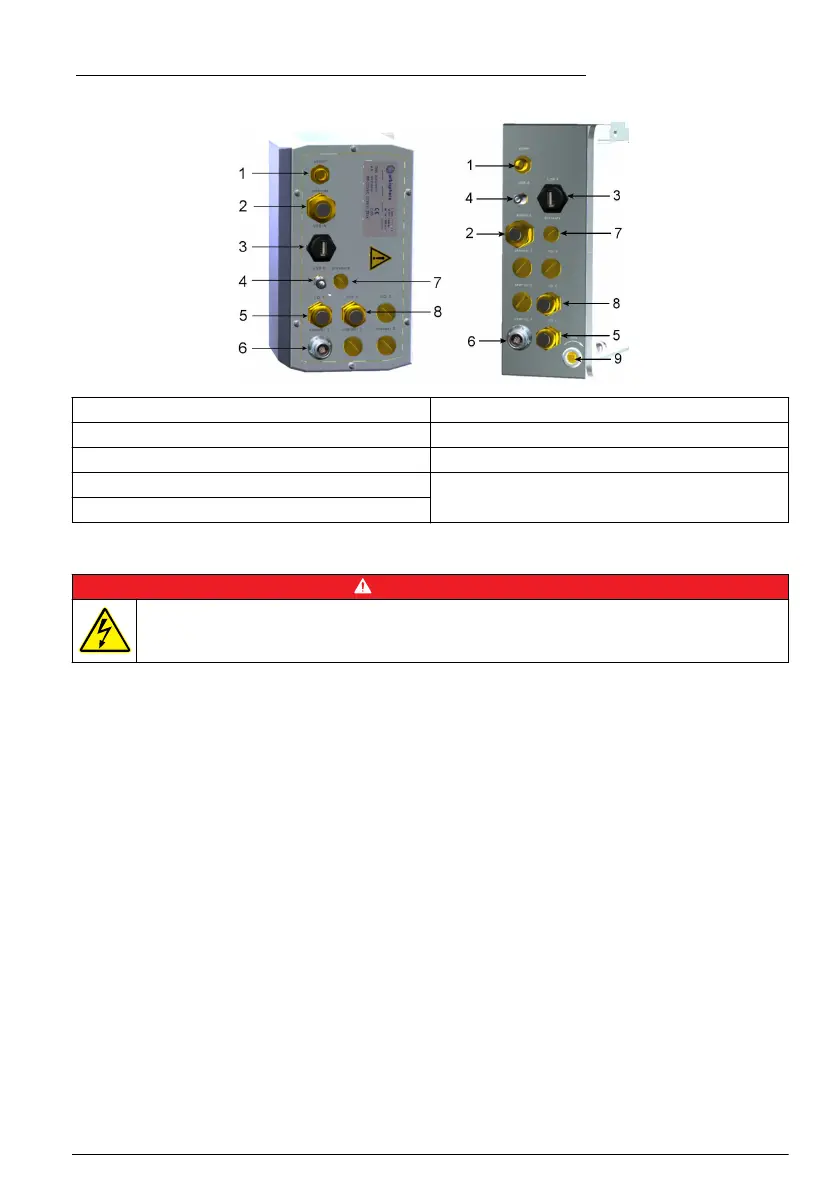

Figura 1 Connessioni - pannello (a sinistra); parete/tubo (a destra)
1 Cavo di alimentazione 6 Collegamento sensore
2 Pressacavo Ethernet 7 Collegamento sensore pressione esterna
3 Connettore host USB-A 8 Pressacavo ingresso/uscita 2
4 Connettore a 4 pin USB-B 9 Blocco (montaggio a parete e su tubo solo)
5 Pressacavo ingresso/uscita 1
Istruzioni per il montaggio dei connettori
P E R I C O L O
Pericolo di folgorazione. Per mantenere i rating ambientali NEMA/IP dell'alloggiamento, utilizzare solo
raccordi dei condotti e ghiandole dei cavi con protezione di almeno NEMA 4X/IP66 per instradare i cavi
allo strumento.
Istruzioni per il cablaggio dei pressacavi
Per ogni cavo che deve essere collegato all'interno dello strumento viene fornito un pressacavo. I
pressacavi in ottone nichelato sono di tipo EMC, studiati per collegare le schermature del cavo
direttamente alla copertura dello strumento così da garantirne un'adeguata messa a terra. Di seguito
sono riportate le istruzioni per un corretto cablaggio.
1. Svitare il dado di compressione. Al suo interno si trovano una guarnizione in gomma e due
rondelle in metallo. Il pressacavo Ethernet sugli strumenti montati a pannello e a parete è privo di
rondelle e la guarnizione è tagliata.
2. Per il cablaggio del sensore, il cavo è già pronto ed è sufficiente rimuovere il rivestimento in
plastica dalla schermatura esposta. Per gli altri cavi, rimuovere il rivestimento isolante esterno e
25 mm di schermatura. Togliere il rivestimento dei cavi per circa 8 mm da entrambe le estremità.
3. Fare passare il cavo attraverso il dado, la guarnizione in gomma e le due rondelle.
4. Serrare la schermatura in modo da comprimerla tra le due rondelle e far passare il cavo nella
copertura, bloccando il pressacavo.
Italiano
53
