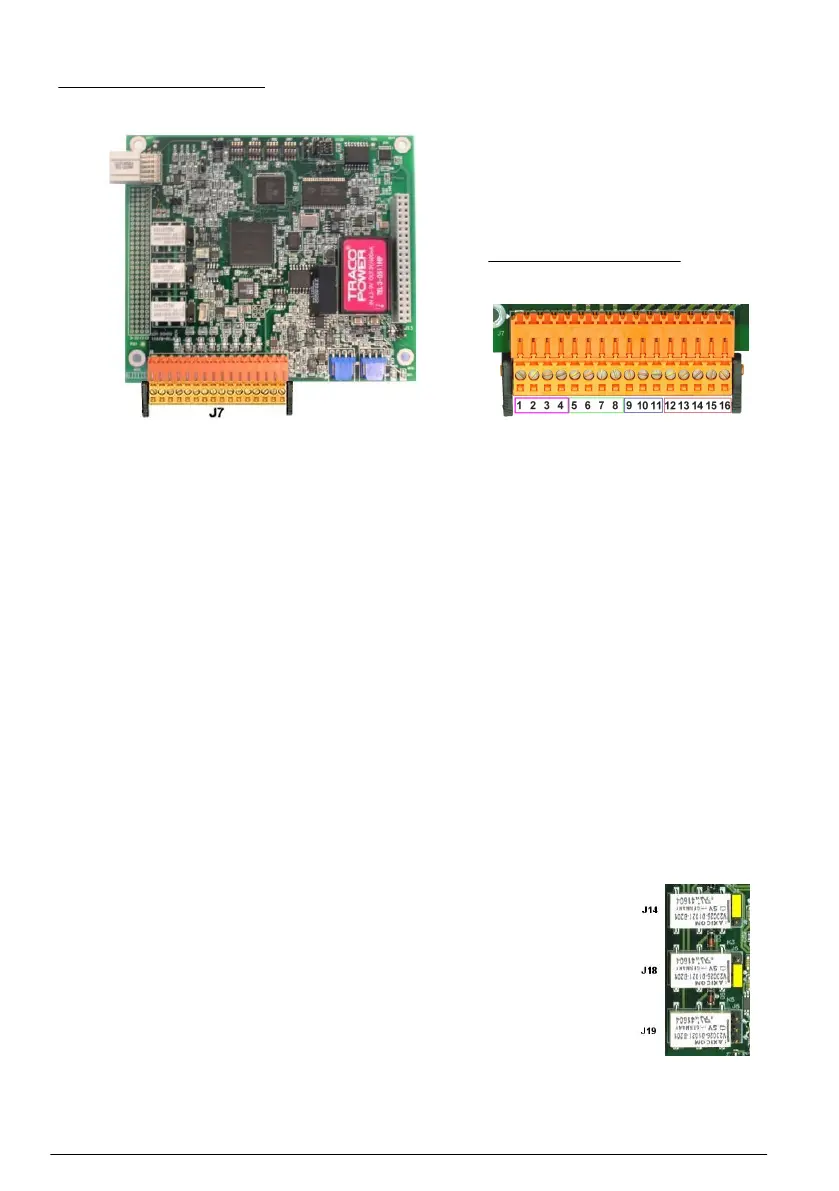

Carte de mesure
Figure 6 Carte de mesure
Figure 7 Connecteur J7
Connecteur J7 (entrées et sorties)
Les numéros indiqués ci-dessous se réfèrent aux 16 connexions J7 disponibles (de gauche à droite)
dans Figure 7
Relais d'alarme de mesure :
1. Commun
2. Relais de sortie 1
3. Relais de sortie 2
4. Relais de sortie 3
Sorties courant
analogique :
5. Masse analogique
6. Sortie 1
7. Sortie 2
8. Sortie 3
Entrées numériques :
9. Entrée de maintien. Pour désactiver le capteur à partir d'un système PLC,
raccordez un contact sec entre J7.9 et J7.12
Remarque : Il est recommandé d'utiliser cette fonctionnalité afin de prolonger la durée de vie du
capteur pour les installations avec un processus de CIP qui peuvent endommager le spot.
10. à 11. Non utilisées
12. Masse numérique
13. à 16. Non utilisées
Relais d'alarme de mesure
Les trois relais de sortie sont situés sur la carte de mesure.
Ils peuvent être configurés individuellement sur « Normalement Ouvert » (NO) ou sur
« Normalement fermé » (NC) en bougeant physiquement le pontage sur chaque relais.
Sur l'illustration :
• Le relais du haut est réglé sur NC
• Le relais du milieu est réglé sur NO
• Le relai du bas est illustré sans cavalier
Remarque : J14 est le relais 1, J18 est le relais 2, J19 est le relais 3
80 Français
