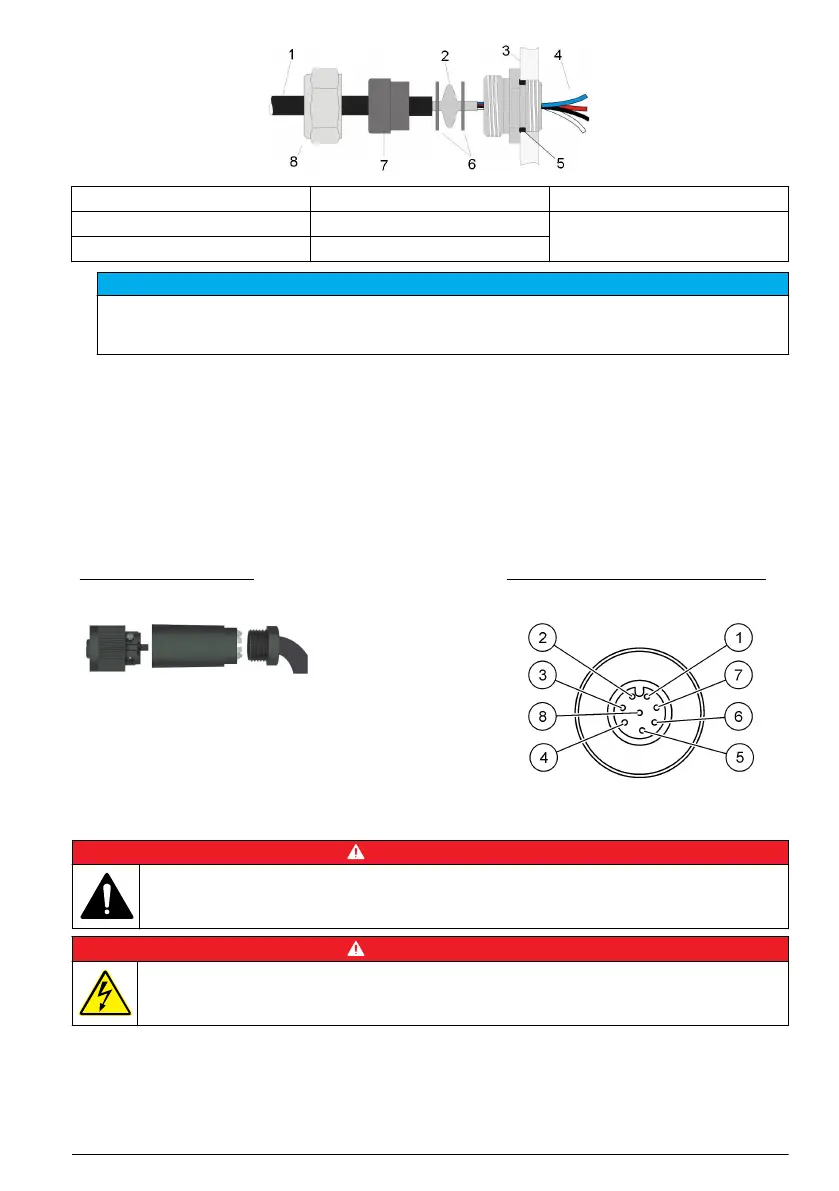

1 kabel 4 Vodič 7 Těsnění
2 Stínění 5 Těsnicí kroužek 8 Těsnicí matka
3 Přístroj 6 Podložky
U P O Z O R N Ě N Í
Je velice důležité, aby stínění bylo stlačeno a pevně zajištěno oběma podložkami, což umožní, aby stínění
bylo připojeno přímo ke krytu přístroje jako uzemnění. Nedodržení tohoto postupu může vést k poškození
přístroje. Navíc senzorové kabely v takovém případě poskytují nesprávné údaje.
5. Znovu připojte a utáhněte matici kabelové průchodky.
6. Připojte vodiče k odpovídajícím přípojkám svorkovnice.
Připojení k síťovému napájení
Připojení zdroje napájení (nízkonapěťové přístroje)
Nízkonapěťové přístroje (10–30 VDC) jsou dodávány se osmkolíkovým spojovacím konektorem,
který slouží k připojení k síťovému napájení.
Poznámka: Konektory jsou rýhované, aby nedošlo k nesprávnému zapojení do přístroje.
Připojte napájecí kabel ke konektoru následujícím způsobem:
Obr. 2 Konektor BNC
Zapojení kolíků:
1. napájení 10–30 VDC
2. Uzemnění
3. Uzemnění
4. Uzemnění
5. Nepoužívá se
6. napájení 10–30 VDC
7. napájení 10–30 VDC
8. Uzemnění
Obr. 3 Pohled na kabeláž z boku
Připojení zdroje napájení (vysokonapěťové přístroje)
N E B E Z P E Č Í
Různá nebezpečí. Práce uvedené v tomto oddíle dokumentu smí provádět pouze dostatečně
kvalifikovaný personál.
N E B E Z P E Č Í
Nebezpečí poranění elektrickým proudem. Před jakýmikoli pracemi na elektrickém zapojení odpojte
přístroj od zdroje napájení.
Vysokonapěťové přístroje (100–240 VAC) mají čtyřkolíkový konektor typu kolík, který je vodičem
interně spojen se spojovacím konektorem typu kolík připraveným k zapojení do sítě. K přístroji
je dodáván kompatibilní konektor typu zdířka.
Pokud je tento konektor typu zdířka dodáván s předem připojenou napájecí zástrčkou (čísla
kabelových dílů 33031, 33032, 33033 a 33034), potom lze konektor typu zdířka zapojit přímo
Čeština
123
