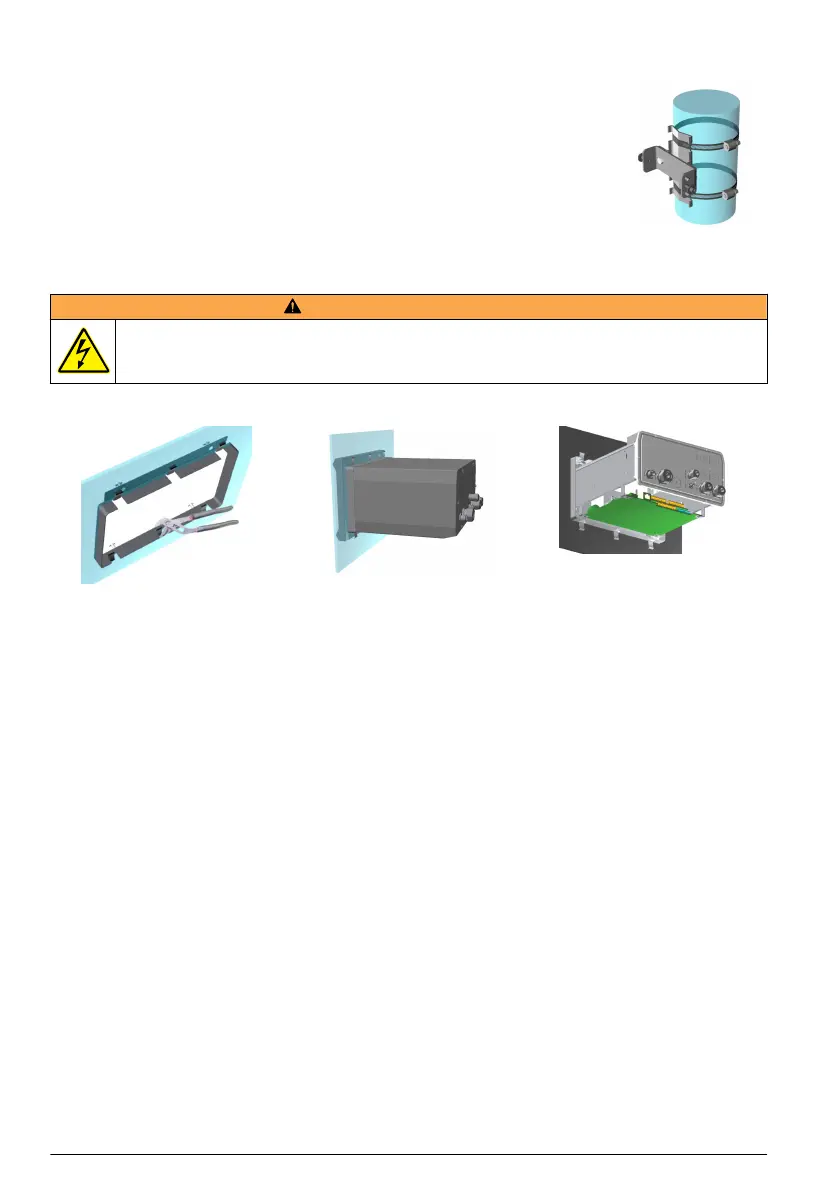

Csőre szerelés
1. Szerelje a csőszerelő konzolt az U-konzolra, a mellékelt két csavar használatával.
2. Csatlakoztassa ezt a szerelvényt a csőhöz a két szorító (nincs mellékelve)
használatával.
3. Csúsztassa a műszert a konzolba.
4. Illessze be a 2 rögzítő csavart az alátétekkel együtt az oldalsó nyílásokba.
5. Állítsa be a műszer szögét a jobb képernyőnézet érdekében, és rögzítse mindkét
oldalsó csavart.
Panelre szerelés
F I G Y E L M E Z T E T É S
Halálos áramütés veszélye. Ha a telepítés után a tápegység kábele és a csatlakozója nem elérhető, a
berendezés tápegységéhez kötelező egy helyi lekapcsoló eszköz használata.
1-3 4-5 6-7
1. Vágjon egy nyílást a panelbe, hogy a mellékelt konzolvázat elhelyezze.
2. Szerelje be a mellékelt vázat a nyílásba.
3. Hajtogassa a 6 fület a panel peremére az állítható kombinált fogóval.
4. Csúsztassa a műszert a konzolvázba. A műszernek a négy "T" csapszegen át kell haladnia. Forgassa el a
4 gyorszáró csavart az elülső panel mindkét oldalán és csúsztassa be.
5. Forgassa el a 4 gyorszáró csavart 1/4 fordulattal kétszer a zár irányában, amint az elülső panel oldalán
látható. Ez a műszert a helyére rögzíti a négy "T" csapszegen.
6. A műszeren belüli csatlakozások eléréséhez távolítsa el a műszerházat (hat csavar a hátsó panelen, és
csúsztassa a házat hátul kifelé).
7. Vezesse a kábeleket át a házon, majd a kábelcsatlakozón keresztül (megfelelő esetben), majd hozza létre a
csatlakozásokat az alábbiakban részletezett módon.
236 Magyar
