bloke ederek mahfazanın içerisine geçirin.
1 Kablo 4 Kablo 7 Conta
2 Blendaj 5 O-ring 8 Rakor somunu
3 Cihaz 6 Pullar
B İ L G İ
Blendajın, cihazın mahfazasına bir toprak hattı olarak doğrudan bağlanabilmesi için blendajın kıstırılmasının
sağlanması ve iki pulun arasında sabitlenmesi çok önemlidir. Bu işlem yapılmadığı takdirde cihaz hasar
görebilir ve sensör kabloları hatalı değerlerin okunmasına neden olabilir.
5. Kablo rakoru somununu tekrar takıp sıkın.
6. Kabloları, ilgili klemens bağlantılarına tespit edin.
Şebeke gerilimi bağlantısı
Güç kaynağı bağlantısı (alçak gerilim cihazları)
Alçak gerilim cihazları (10-30 VDC) için şebeke güç kaynağı bağlantısı, 8 pimli bir BAĞLANTI
konnektörü (ürünle birlikte verilir) ile yapılmaktadır.
Not: Cihaza hatalı bağlantı yapılmaması için konnektörlerin üzerinde kanallar bulunmaktadır.
Elektrik kablosu ile konnektör bağlantısını aşağıda belirtilen şekilde yapın.

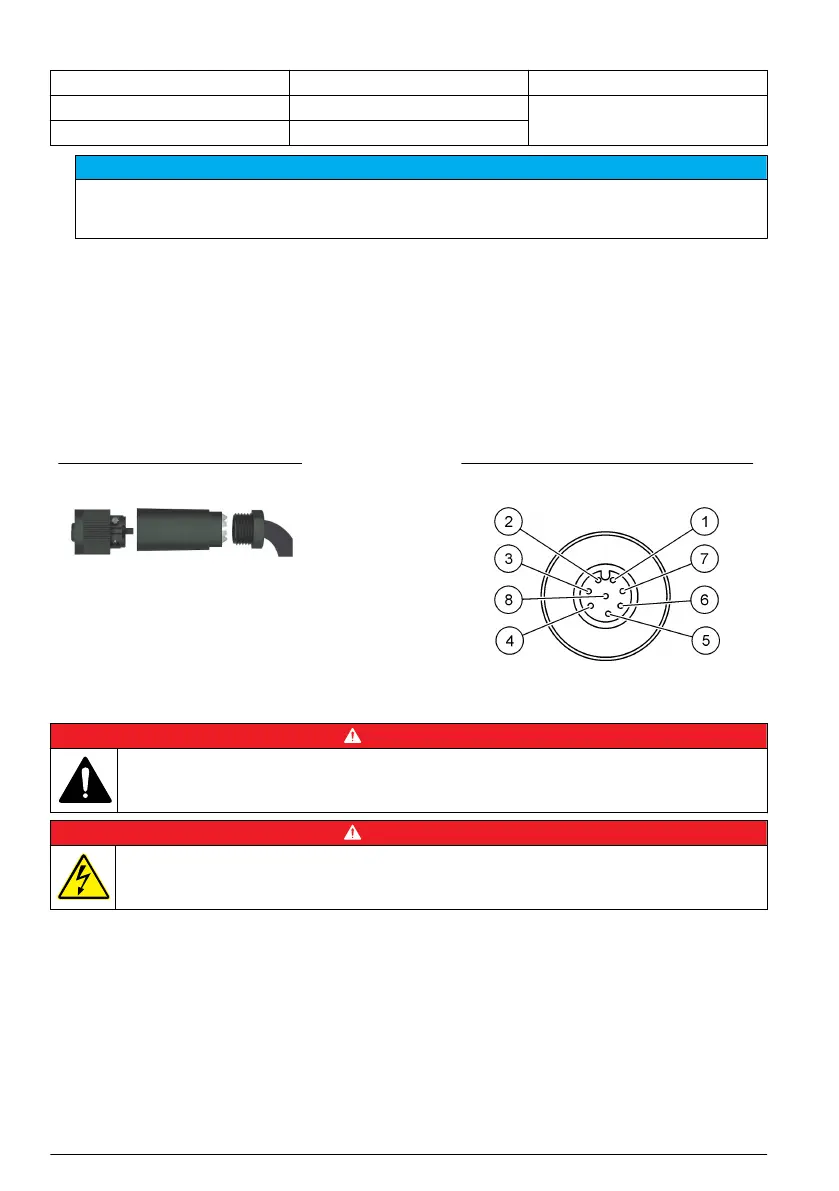

Şekil 2 BAĞLANTI konnektörü
Pim Bağlantıları:
1. Güç 10-30 VDC
2. Toprak
3. Toprak
4. Toprak
5. Kullanılmaz
6. Güç 10-30 VDC
7. Güç 10-30 VDC
8. Toprak
Şekil 3 Kabloların yandan görünümü
Güç kaynağı bağlantısı (yüksek gerilim cihazları)
T E H L İ K E
Birden fazla tehlike. Belgenin bu bölümünde açıklanan görevleri yalnızca yetkili personel
gerçekleştirmelidir.
T E H L İ K E
Elektrik çarpması nedeniyle ölüm tehlikesi. Elektrik bağlantısı yapmadan önce cihaza giden elektriği
mutlaka kesin.
Yüksek gerilim cihazları (100-240 VAC), şebeke bağlantısına hazır bir erkek BAĞLANTI konnektörü
ile önceden dahili olarak bağlantısı yapılmış 4 pimli bir erkek konnektöre sahiptir. Uygun tipte bir dişi
konnektör cihazla birlikte verilmektedir.
Bu dişi konnektör, halihazırda bağlanmış bir şebeke fişi ile temin edilmişse (kablo parça numaraları
(33031, 33032, 33033 ve 33034), dişi konnektör cihazın güç konnektörüne doğrudan bağlanabilir.
Hatalı bağlantının önlenebilmesi için her iki konnektörün üzerinde de kanallar bulunmaktadır. Dişi
konnektörü, cihazın güç konnektörüne elinizle sıkarak takın.
Cihazla birlikte elektrik kablosu sipariş edilmemişse, cihazla birlikte verilen dişi konnektöre aşağıda
belirtilen yöntemle bir şebeke fişi bağlanmalıdır.
Kullanıcı tarafından temin edilen elektrik kablosunun özellikleri:
284
Türkçe
