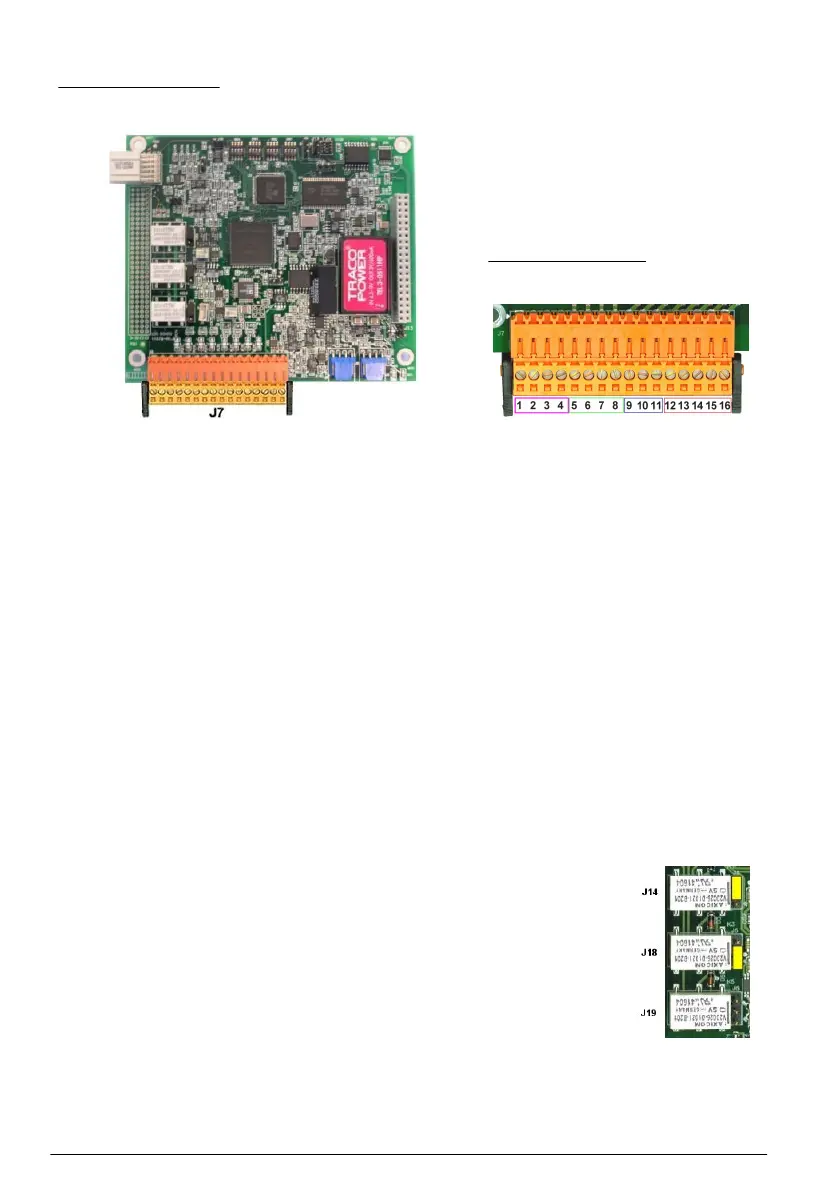

Měřicí deska
Obr. 6 Měřicí deska
Obr. 7 Konektor J7
Konektor J7 (vstupy a výstupy)
Čísla uvedená níže odpovídají 16 dostupným připojením J7 (zleva doprava) na Obr. 7.
Relé alarmů měření:
1. společné
2. výstupní relé 1
3. výstupní relé 2
4. výstupní relé 3
Analogové proudové
výstupy:
5. Analogové GND
6. výstup 1
7. výstup 2
8. výstup 3
Digitální výstupy:
9. Udržet vstup. Chcete-li senzor ze systému PLC deaktivovat, připojte
beznapěťový kontakt mezi J7.9 a J7.12.
Poznámka: Použití této funkce je doporučeno za účelem rozšíření životnosti senzoru
u instalací s procesem CIP, který může místo poškodit.
10. až 11. Nepoužívá se
12. Digitální GND
13. až 16. Nepoužívá se
Relé alarmu měření
Na měřicí desce se nacházejí tři výstupní relé.
Lze je jednotlivě konfigurovat na hodnotu NO (normálně otevřeno) nebo NC (normálně
zavřeno) fyzickým posunutím spojky u každého relé. Na obrázku je:
• Horní relé nastaveno na hodnotu normálně zavřeno (NC)
• Prostřední relé nastaveno na hodnotu normálně otevřeno (NO)
• Spodní relé je zobrazeno bez spojky
Poznámka: J14 je relé 1, J18 je relé 2 a J19 je relé 3
126 Čeština
