Instalación del sensor
Ubicación del sensor
Se debe instalar el sensor en un manguito o cámara de flujo que permita el contacto con el fluido de
la muestra que se va a analizar. El sensor y el instrumento de medición están conectados con un
cable. Las longitudes estándar del cable del sensor son 3, 5, 10, 15 y 20 metros. Asegúrese de que
el sensor se montará:
• Perpendicular a la tubería
• Sobre una sección de tubo horizontal (o un tubo vertical con flujo ascendente)
• Al menos a 15 metros del lado de descarga de la bomba
• En un lugar donde la circulación de la muestra sea estable y rápida; lo más apartado posible de:
• válvulas
• codos de tuberías
• parte de succión de bombas
• un sistema de inyección de CO
2
o similar
Nota: Puede haber casos en los que no se cumplan todas las condiciones anteriores. De ser así, o si tiene alguna
duda, consulte con su representante de Hach para evaluar la situación y definir la mejor solución posible para la
aplicación.
Flujo de muestra recomendado
Para un tiempo de respuesta óptimo, el flujo de muestra recomendado es de 150 ml/min. Controle el
flujo con la válvula de salida del medidor de flujo (n.º 3 de la Figura 8) para evitar la formación de
espuma en el interior de la cámara de flujo, lo que podría dar lugar a valores erróneos en la
medición del oxígeno.

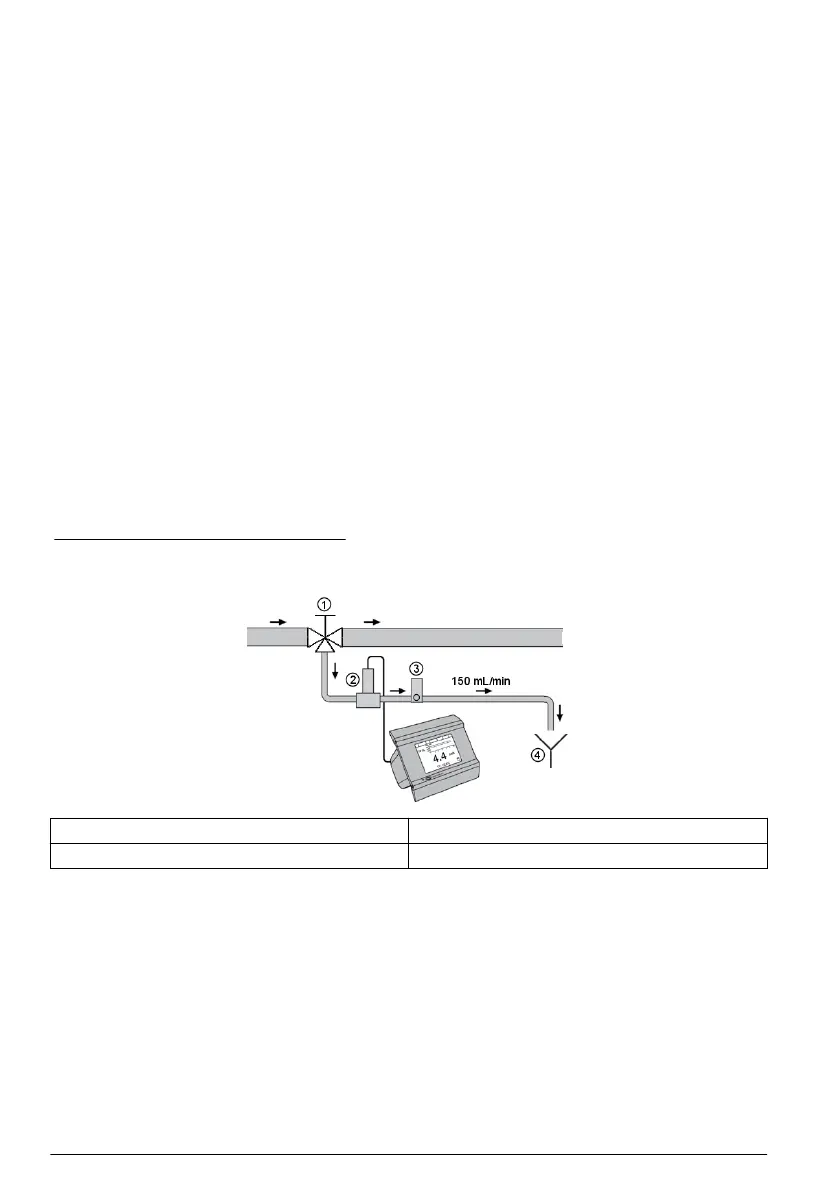

Figura 8 Esquema de medición típico
1 Válvula para redirigir la muestra para medición 3 Medidor de flujo con válvula de salida
2 Combinación de sensor y cámara de flujo 4 Desagüe
Interfaz de usuario
Controles del instrumento
El panel frontal del instrumento proporciona:
• Una pantalla táctil que sirve de pantalla de visualización, pantalla táctil y teclado.
• Un indicador LED que muestra si el instrumento está encendido.
Encendido y apagado del instrumento
El instrumento no dispone de ningún interruptor de encendido y apagado. Es necesario desconectar
el instrumento de la alimentación para apagarlo.
Ventana de Medición
104
Español
