• 3-kollu (faz, nötr ve toprak)
• kablo Ø ≥ 7mm; ≤ 9.5mm
• kablo seçimi ≥ 1mm
2
, AWG18; ≤ 2.5mm
2
, AWG14
Kullanıcı tarafından temin edilen elektrik kablosunu aşağıda belirtilen şekilde hazırlayın:
1. Kablo izolasyonunun 23 mm.'lik kısmını (0.9 inç.) sıyırın.
2. Faz ve nötr kablolarını tekrar 15 mm (0.6 inç) uzunlukta kısaltın fakat toprak kablosunu olduğu
gibi bırakın.
3. Sonra üç kablonun harici izolasyon kısmının gerektiğini kadarını az bir miktarda sıyırın.
Dişi konnektörün bağlantısını aşağıda belirtilen şekilde yapın:

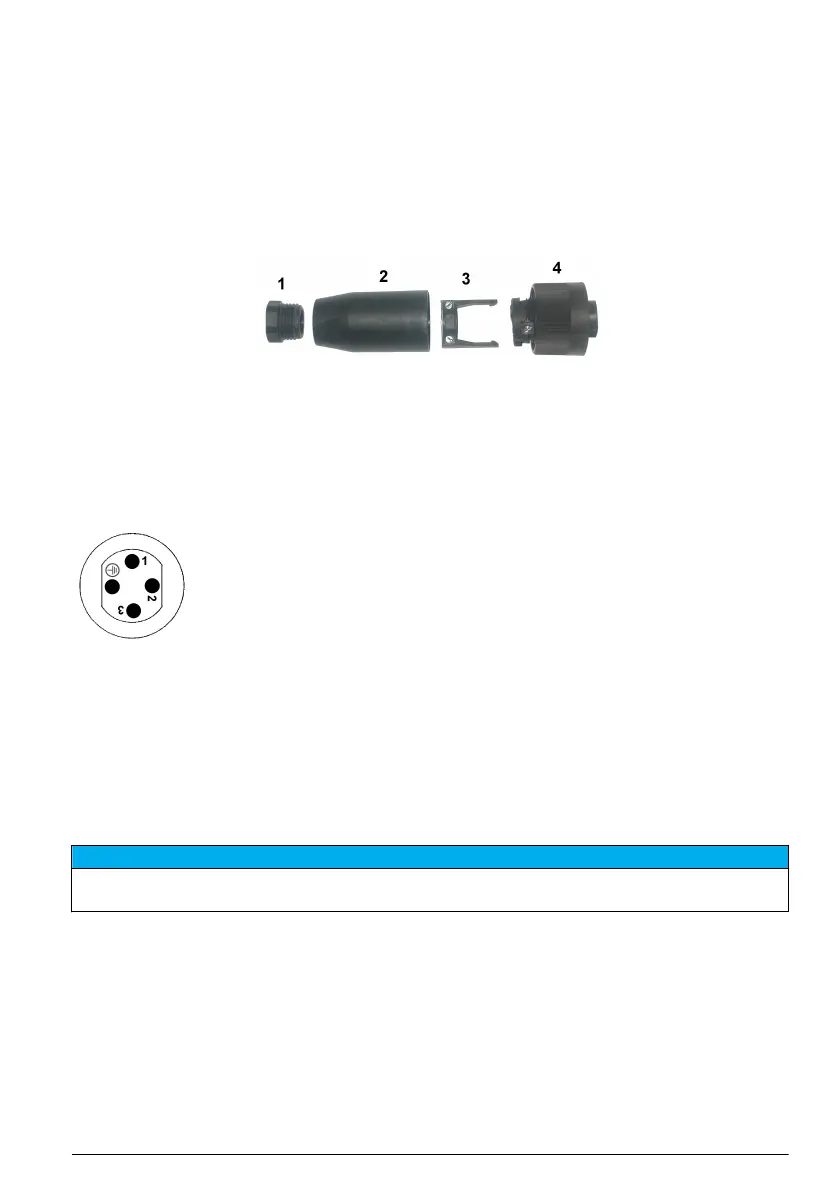

1. Konnektörün 4 dar kenarını bir elinize ve ana gövdesini 2 ise diğer elinize alın ve her ikisini
birbirinden ayırın. Kablo kelepçesini 3 çekip ayırın ve konnektörü oluşturan dört parçayı açığa
çıkaracak şekilde uç tapasını 1 sökün.
2. Elektrik kablosunun içerisinden geçebileceği kadar boşluk bırakacak şekilde kablo kelepçesinin 3
vidalarını gevşetin.
3. Elektrik kablosunu, uç tapasından 1, ana gövdeden 2 ve kablo kelepçesinden 3 geçirin ve sonra
üç kabloyu (faz, nötr ve toprak) konnektöre 4 şekilde görüldüğü gibi bağlayın.
1.Canlı/faz (kahverengi)
2. Nötr (mavi)
3. Kullanılmaz
Toprak - Toprak (yeşil ve sarı)
Not: Numaralar ve toprak sembolü, konnektörün uç kısmına basılmıştır. Düzgün bir şekilde bağlandığından
emin olun.
4. Kablo kelepçesini (3) geriye, konnektörün (4) üzerine doğru kaydırın ve kabloyu sabitlemek üzere
kelepçenin üzerindeki vidaları sıkın.
5. İki parçayı 4 ve 2 tekrar birbirine vidalayın.
6. Uç tapasını 1 tekrar yerine vidalayarak elektrik kablosunu sabitleyin.
7. Dişi konnektör şimdi doğrudan cihazın güç konnektörüne takılabilir. Hatalı bağlantının
önlenebilmesi için her iki konnektörün üzerinde de kanallar bulunmaktadır. Dişi konnektörü,
cihazın güç konnektörüne elinizle sıkarak takın.
Elektrnik panolarla bağlantılar
B İ L G İ
Potansiyel Cihaz Hasarı. Hassas dahili elektronik parçalar statik elektrikten zarar görebilir ve bu durum cihaz
performansının düşmesine ya da cihazın arızalanmasına neden olabilir.
Not: Gevşek bağlantı kabloları, naylon kablo bağcıkları kullanılarak sıkı bir şekilde demet haline getirilmelidir.
Ana panodaki (Şekil 4 sayfa 286) P8 konnektörleri ile ölçüm panosundaki Şekil 6 sayfa 287
J7 konnektörleri iki kısımdan oluşmaktadır. Konnektörün her iki yanında bulunan siyah kolları
dikkatlice aşağıya doğru itin ve emniyetli bir şekilde çekerek çıkarın. Bağlantıların tamamını bu
konnektörler yuvalarından çıkarılmış durumdayken yapın. İşlem tamamlandığında konnektörleri
yerlerine sıkıca itmek suretiyle panolara takın (kollar yukarıda olmalıdır).
Türkçe
285
