műszer tápcsatlakozójához. A helytelen illeszkedés elkerülése érdekében a két csatlakozó hornyolt.
Szorítsa kézzel a csatlakozóaljzatot a műszer tápcsatlakozójához.
Ha a berendezéshez nem rendeltek tápkábelt, egy hálózati csatlakozódugót kell a mellékelt
csatlakozóaljzatba dugni az alábbi eljárásban leírt módon.
A felhasználó által biztosított tápkábel specifikációi:
• 3-huzalos (áram alatti, semleges és föld)
• kábel Ø ≥ 7 mm; ≤ 9,5 mm
• kábelválasztás ≥ 1 mm
2
, AWG18; ≤ 2,5 mm
2
, AWG14
A felhasználó által biztosított tápkábelt az alábbi módon készítse elő:
1. Fejtsen le 23 mm (0,9 hüvelyk) burkolatot a tápkábelről.
2. Vágja vissza az áram alatti és a semleges huzalokat 15 mm (0,6 hüvelyk) hosszúságban, de a
földelő huzalt hagyja úgy.
3. Majd a szükséges módon fejtsen le egy csekély mennyiségű külső szigetelést a három huzalról.
A csatlakozóaljzat huzalozását az alábbi módon végezze:

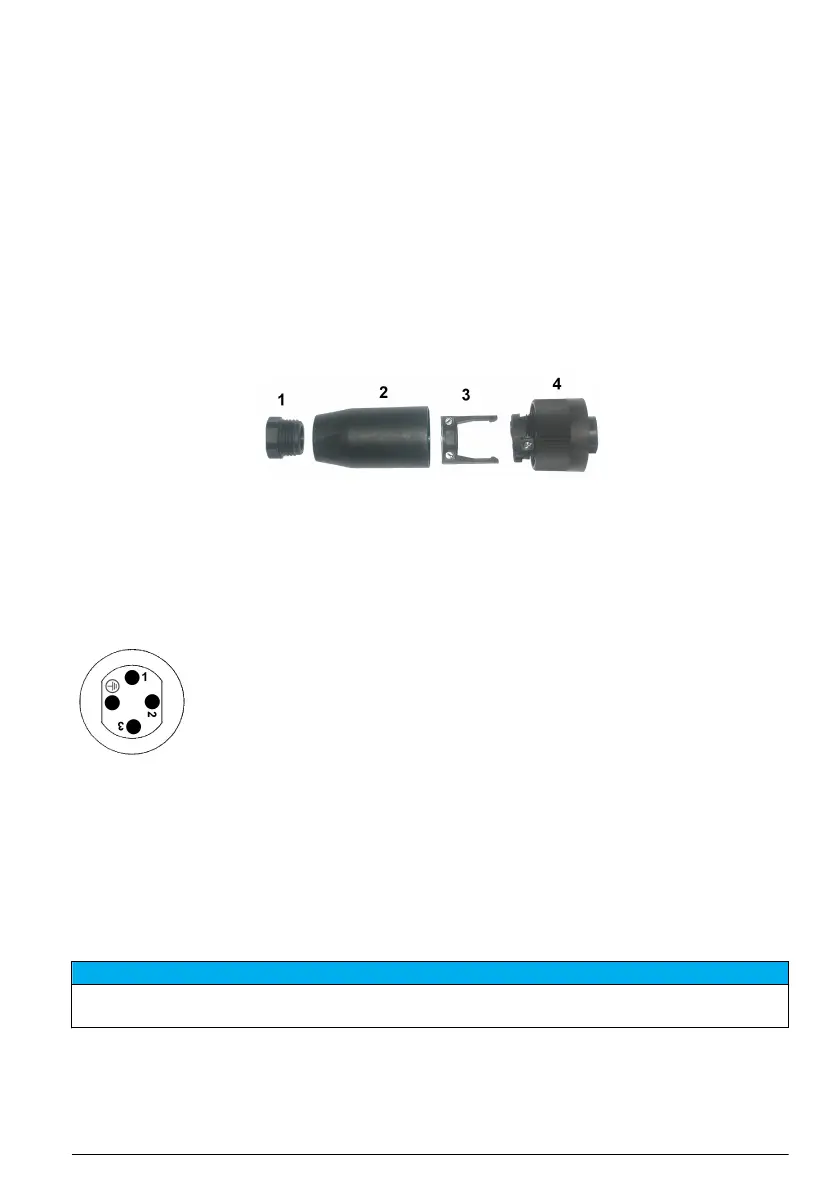

1. Vegye a csatlakozó keskeny végét (4) az egyik kezébe és a testét (2) a másikba, és csavarja
szét a kettőt. Húzza el a kábelszorítót (3) és csavarja le a végső dugót (1), hogy a csatlakozót
alkotó négy részt szabaddá tegye.
2. Lazítsa meg a kábelszorítón levő csavarokat (3), hogy elég hely legyen a tápkábel áthúzásához.
3. Húzza a tápkábelt át a végső dugón (1), a fő testen (2) és a kábelszorítón (3), majd
csatlakoztassa a három huzalt (áram alatti, semleges és föld) a csatlakozóhoz (4) az alábbi
módon:
1. Áram alatti (barna)
2. Semleges (kék)
3. Nem használt
Föld - Föld (zöld és sárga)
Megjegyzés: A számok és a földelés szimbóluma a csatlakozó végére van bélyegezve. Gondoskodjon róla,
hogy megfelelően legyen csatlakoztatva.
4. Csúsztassa a kábelszorítót (3) vissza a csatlakozóra (4), és szorítsa meg a csavarokat a szorítón
a kábel rögzítéséhez.
5. Csavarja újból össze a két részt (4) és (2).
6. Rögzítse a tápkábelt úgy, hogy a végső dugót (1) visszacsavarja a helyére.
7. A csatlakozóaljzatot ekkor közvetlenül be lehet dugaszolni a műszer tápcsatlakozójába. A két
csatlakozó hornyolt a helytelen illeszkedés elkerülése érdekében. Szorítsa kézzel a
csatlakozóaljzatot a műszer tápcsatlakozójához.
Csatlakozások az elektronikus kártyákhoz
M E G J E G Y Z É S
Lehetséges károsodás a készülékben. Az érzékeny belső elektronikus rendszerelemek megsérülhetnek a statikus
elektromosság következtében, amely csökkent működőképességet, vagy esetleges leállást eredményezhet.
Megjegyzés: Az összes laza csatlakozóhuzalt szorosan össze kell kötegelni nylon kábelkötegelők segítségével.
A P8 csatlakozó az alaplapon4. ábra oldalon 240és a J7 a mérőkártyán6. ábra oldalon 241 két
részből áll. Tolja lefelé óvatosan a fekete karokat a csatlakozó bármelyik oldalán és húzza ki
biztosan. Az összes csatlakoztatást úgy végezze el, hogy e csatlakozók ki legyenek húzva. Ha
Magyar
239
