de connector voorzichtig naar beneden en neem ze uit. Voer alle aansluitingen met deze
connectoren uit zonder dat ze aangesloten zijn. Als u klaar bent, bevestigt u de connectoren terug op
de kaarten door de stevig op hun plek te duwen (hendels omhoog).
Moederbord

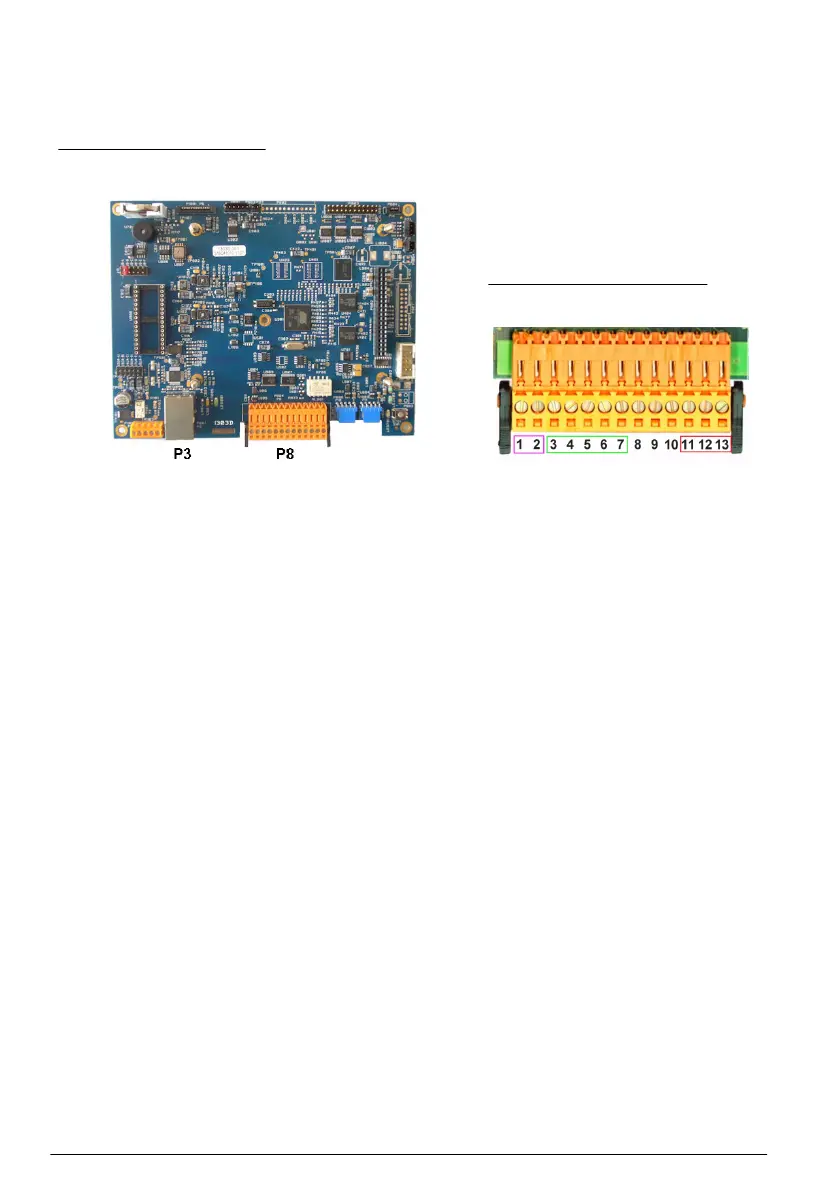

Afbeelding 4 Moederbord
Afbeelding 5 Connector P8
Connector P8
Onderstaande nummers verwijzen naar de 13 beschikbare P8-aansluitingen (van links naar rechts)
in Afbeelding 5.
1. RS-485 (signaal A)
2. RS-485 (signaal B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (signaal -)
6. PROFIBUS-DP (signaal +)
7. PROFIBUS-DP (signaal RTS)
8. Niet gebruikt
9. Niet gebruikt
10. Niet gebruikt
11. Systeemalarmrelais (N.O.)
12. Systeemalarmrelais (N.C.)
13. Systeemalarmrelais (Common)
Connector P3
Ethernet RJ 45. Sluit het instrument aan op het lokale netwerk door een ethernetkabel door de
ethernetkabelwartel te trekken (plaats van de wartel aangegeven in Afbeelding 1 op pagina 145) en
aan te sluiten op de connector P3 aangegeven in Afbeelding 4.
