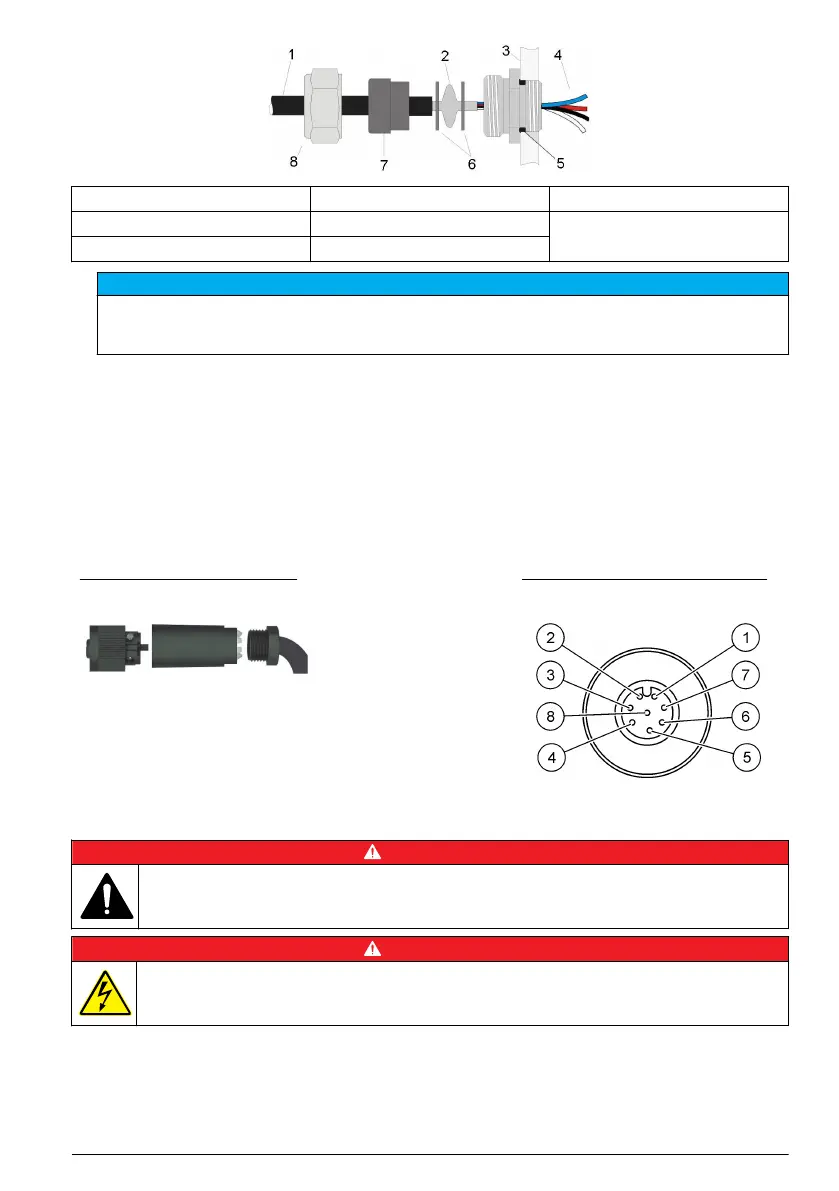

1 Cablu 4 Cablu 7 Manşon
2 Ecranaj 5 Garnitură inelară 8 Piuliţă garnitură de etanşare
3 Instrument 6 Şaibe
N O T Ã
Este extrem de important să vă asiguraţi că ecranajul este strâns şi fixat între cele două şaibe, pentru a
garanta prinderea directă a ecranajului pe carcasa instrumentului ca împământare. În caz contrar,
instrumentul poate fi avariat iar cablurile senzorilor pot transmite citiri incorecte.
5. Reataşaţi şi strângeţi piuliţa garniturii de etanşare a cablului.
6. Ataşaţi firele la conexiunile corespunzătoare ale blocului de conexiuni.
Conectare la sursa de alimentare de la reţea
Conexiunea sursei de alimentare (instrumente de joasă tensiune)
Pentru instrumentele de joasă tensiune (10 - 30 V c.c.), conexiunea la sursa de alimentare de la
reţea se face cu un conector BINDER cu 8 pini (furnizat).
Notã: Conectorii sunt canelaţi pentru a evita montarea incorectă pe instrument.
Conectaţi cablul de alimentare la conector, după cum urmează:
Figura 2 Conector BINDER
Conexiuni cu pini:
1. Alimentare 10-30 V c.c.
2. Împământare
3. Împământare
4. Împământare
5. Neutilizat
6. Alimentare 10-30 V c.c.
7. Alimentare 10-30 V c.c.
8. Împământare
Figura 3 Vedere laterală cablaj
Conexiunea sursei de alimentare (instrumente de înaltă tensiune)
P E R I C O L
Pericole multiple. Numai personalul calificat trebuie să efectueze activităţile descrise în această
secţiune a documentului.
P E R I C O L
Pericol de electrocutare. Întrerupeţi întotdeauna alimentarea instrumentului înainte de a realiza
conexiuni electrice.
Instrumentele de înaltă tensiune (100 - 240 V c.a.) au un conector tată cu 4 pini pre-cablat la interior
cu un conector tată BINDER pregătit pentru conexiunea la reţea. Un conector mamă compatibil este
furnizat împreună cu instrumentul.
Dacă acest conector mamă a fost furnizat cu o fişă de alimentare de la reţea pre-ataşată (numere de
piesă cablu 33031, 33032, 33033 şi 33034), conectorul mamă poate fi racordat direct în conectorul
Română
261
