A műszer csatlakozásai

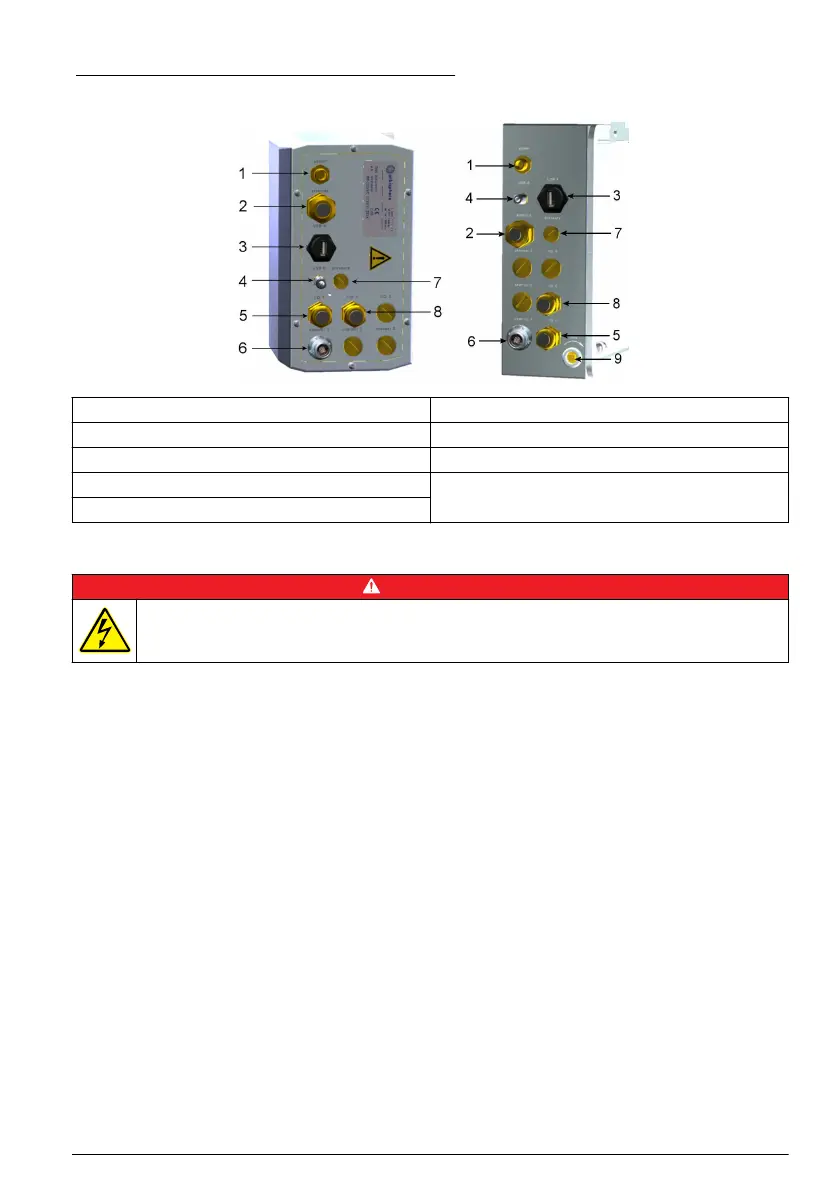

1. ábra Csatlakozások - panel (bal); fal/cső (jobb)
1 Tápkábel 6 Érzékelőcsatlakozó
2 Ethernet kábel bevezető tömszelence 7 Külső nyomásérzékelő csatlakozás
3 USB-A host csatlakozó 8 Input/Output 2 kábel bevezető tömszelence
4 USB-B 4-tűs csatlakozó 9 Biztonsági kulcs (csak a falra/csőre szerelt műszer
esetén)
5 Input/Output 1 kábel bevezető tömszelence
Csatlakozók szerelési útmutatója
V E S Z É L Y
Halálos áramütés veszélye. A burkolat NEMA/IP besorolásának megtartása érdekében legalább a
NEMA 4X/IP66 szabványnak megfelelő vezetékhálózati szerelvényeket és kábelszorítókat
alkalmazzon, amikor a vezetékeket bevezeti a készülékbe.
Kábel bevezető tömszelence huzalozási utasítások
A kábel részére vízálló bevezető tömszelence áll rendelkezésre minden olyan esetben, amikor a
kábelt a műszerhez kell csatlakoztatni. A nikkelezett sárgaréz kábel bevezető tömszelencék EMC
típusúak, melyeket úgy terveztek, hogy a kábelvezető karmantyúk közvetlenül a műszerházhoz, mint
földelési helyhez csatlakozzanak. A tipikus kábelhuzalozási utasítások részletezése az alábbiakban
található.
1. Csavarja le a kábel bevezető tömszelence anyáját. Belül, a szerelvény gumitömítésből és két
fémalátétből áll. Vegye figyelembe, hogy a panelre és falra szerelhető műszereken lévő ethernet
bevezető tömszelence nem rendelkezik alátétekkel, és a tömítés el van vágva.
2. Ha érzékelőkábel huzalozását végzi, a kábelt már előkészítették, tehát egyszerűen csak távolítsa
el a műanyag védődarabot a szabadon lévő burkolatról. Az egyéb kábelek esetén a szükségnek
megfelelően fejtse le a külső szigetelést, valamint 25 mm-nyi burkolatot. A huzalokat körülbelül 8-
mm távolságra fejtse le mindkét végükről.
3. Vezesse át a kábelt az anyán, a gumitömítésen és a két alátéten.
4. Csípje össze a burkolatot úgy, hogy teljes kerülete benyomódjon a két alátét közé és vezesse a
kábelt a házba, a kábel bevezető tömszelencét eldugaszolva.
Magyar
237
