pe ambele părţi ale conectorului şi scoateţi-le cu grijă. Efectuaţi toate conexiunile cu aceşti conectori
atunci când sunt neconectaţi. La final, ataşaţi conectorii la plăci, împingându-i ferm în poziţie
(levierele în sus).
Placa de bază

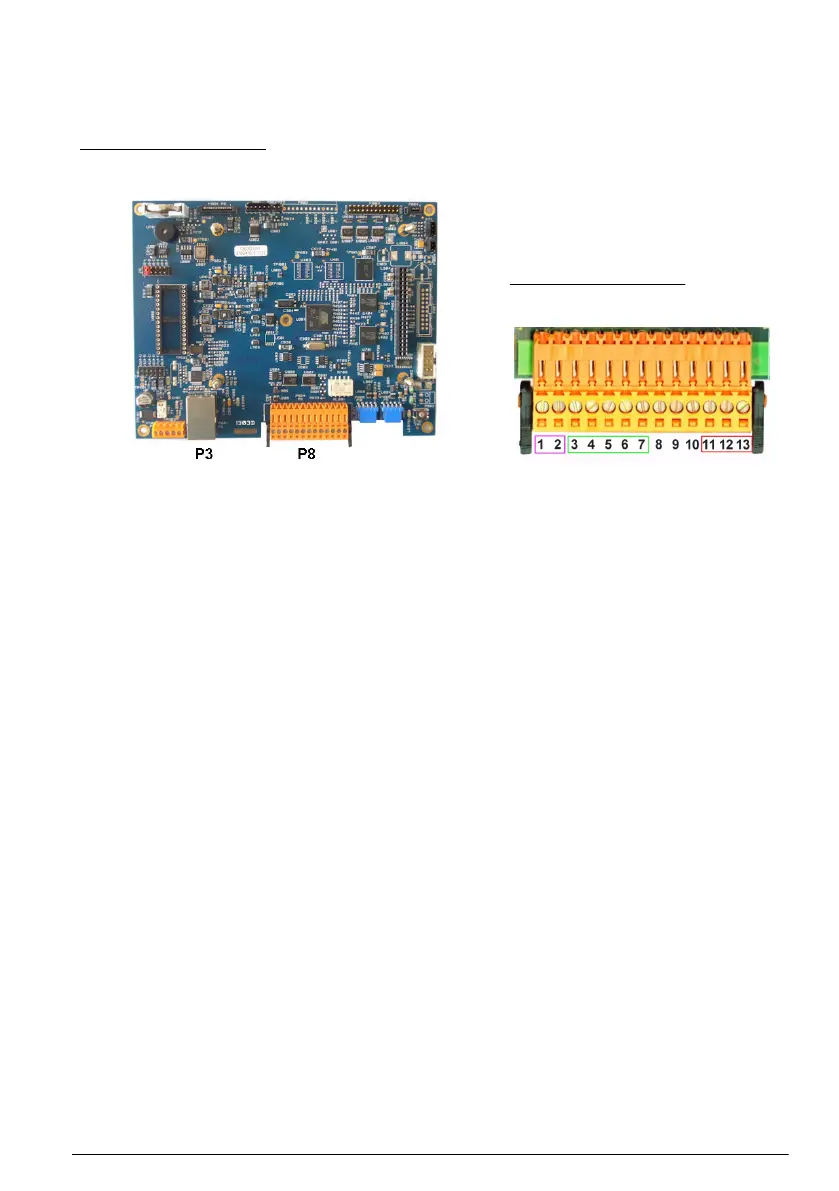

Figura 4 Placa de bază
Figura 5 Conector P8
Conector P8
Numerele listate mai jos se referă la cele 13 conexiuni P8 disponibile (de la stânga la dreapta) din
Figura 5.
1. RS-485 (semnal A)
2. RS-485 (semnal B)
3. PROFIBUS-DP (masă)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (semnal -)
6. PROFIBUS-DP (semnal +)
7. PROFIBUS-DP (semnal RTS)
8. Neutilizat
9. Neutilizat
10. Neutilizat
11. Releu alarmă sistem (N.O.)
12. Releu alarmă sistem (N.C.)
13. Releu alarmă sistem (comun)
Conector P3
Ethernet RJ 45. Conectaţi instrumentul la reţeaua locală, trecând un cablu Ethernet prin garnitura de
etanşare a cablului Ethernet (locaţia garniturii de etanşare ilustrată în Figura 1 de la pagina 260) şi
cuplându-l la conectorul P3 ilustrat în Figura 4.
