Messkarte

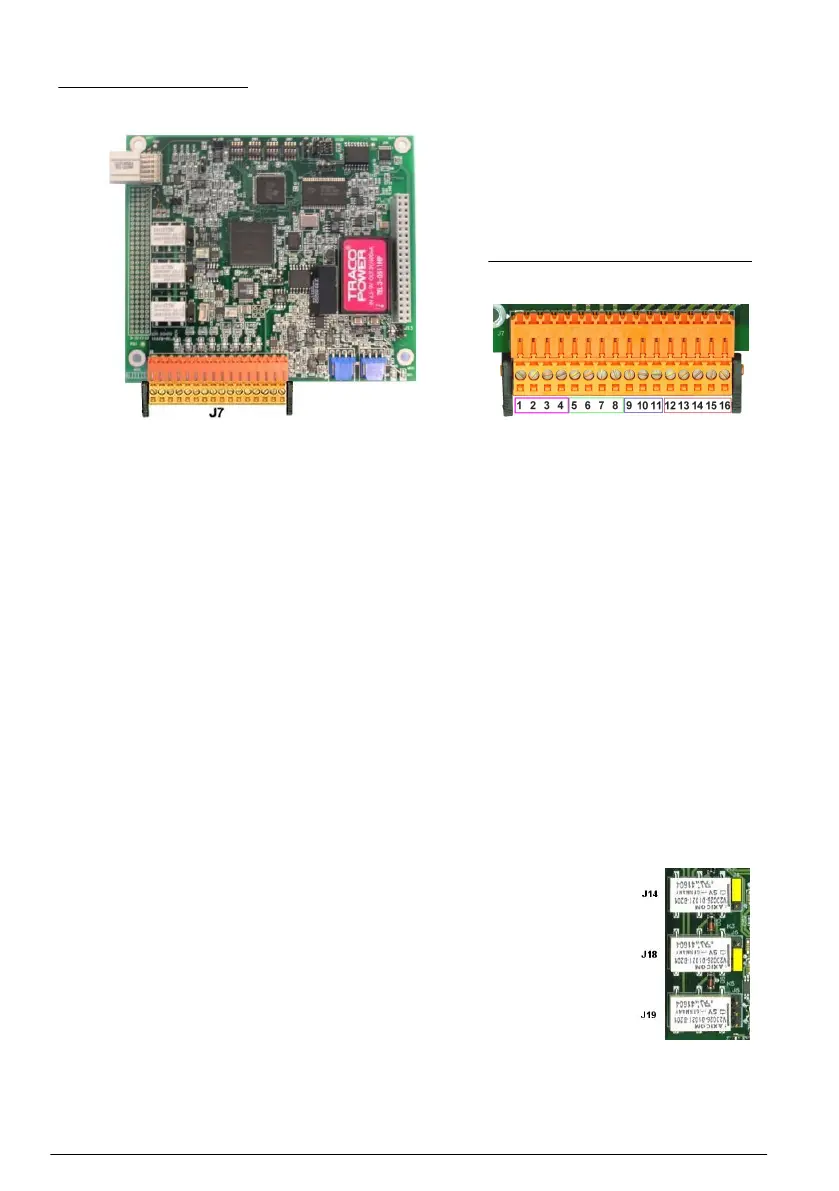

Abbildung 6 Messkarte
Abbildung 7 Steckverbindung J7
Steckverbindung J7 (Eingänge und Ausgänge)
Die unten aufgeführten Zahlen beziehen sich auf die 16 verfügbaren Steckverbindungen J7 (von
links nach rechts) in Abbildung 7.
Messungsalarmrelais:
1. Gemein
2. Ausgangsrelais 1
3. Ausgangsrelais 2
4. Ausgangsrelais 3
Analoge Stromausgänge:
5. Analog GND
6. Ausgang 1
7. Ausgang 2
8. Ausgang 3
Digitale Eingänge:
9. Halten des Eingangs Stecken Sie einen potenzialfreier Kontakt zwischen
J7.9 und J7.12, um den Sensor vom PLC-System zu deaktivieren.
Hinweis: Die Anwendung dieser Funktion wird empfohlen, um die Lebensdauer des Sensors für
Installationen mit CIP-Vorgang zu verlängern, welcher die Spitze beschädigen könnte.
10. bis 11. Nicht verwendet
12. Digital GND
13. bis 16. Nicht verwendet
Messungsalarmrelais
Die drei Ausgangsrelais befinden sich auf der Messkarte.
Sie können einzeln als Einschaltglied (NO) oder als Ausschaltglied (NC) konfiguriert
werden, indem der Jumper für das entsprechende Relais umgesetzt wird. In der
Abbildung:
• Das oberes Relais ist als Ausschaltglied konfiguriert.
• Das mittlere Relais ist als Ausschaltglied konfiguriert
• Das untere Relais wird ohne Jumper gezeigt.
Hinweis: J14 ist Relais 1, J18 ist Relais 2, J19 ist Relais 3
34 Deutsch
