Mätningskort

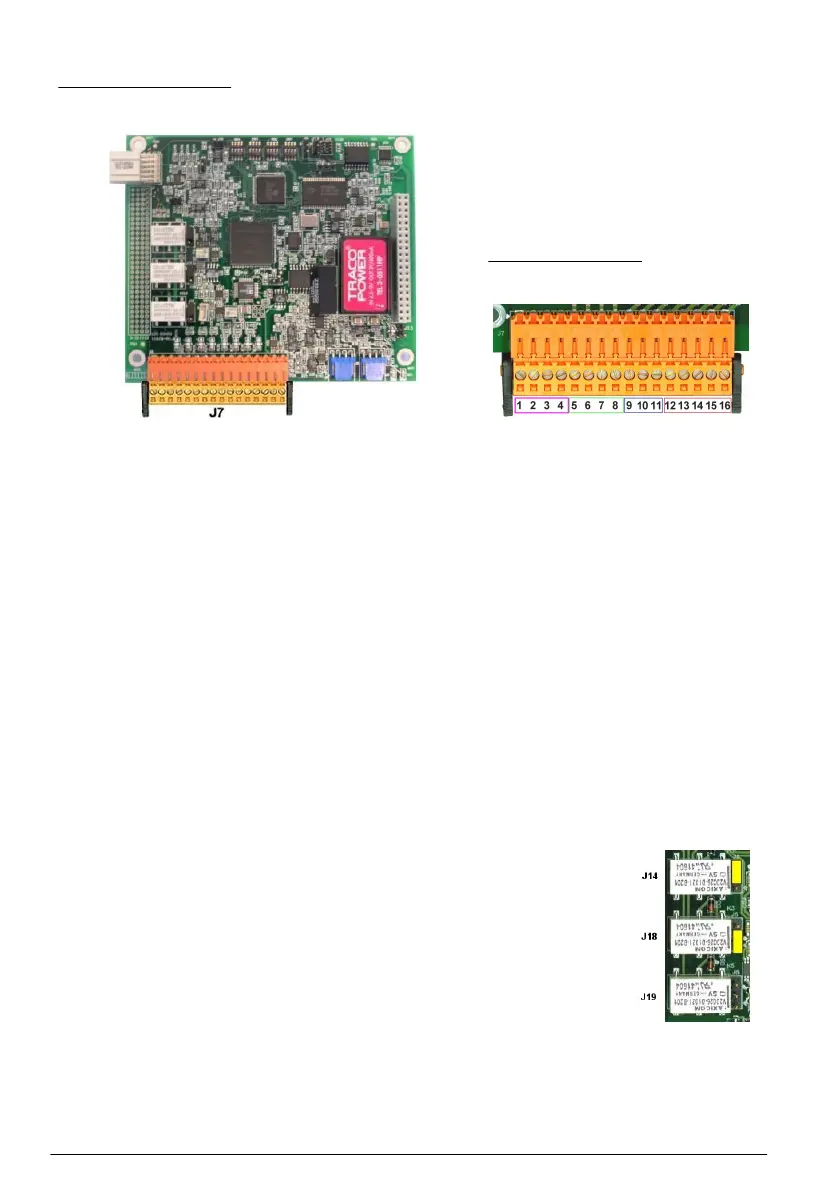

Figur 6 Mätningskort
Figur 7 Kontakt J7
Kontakt J7 (in- och utgångar)
Numren som anges nedan gäller 16 tillgängliga J7-kontakter (från vänster till höger) i Figur 7.
Reläer för mätningslarm:
1. Enkelt
2. Utgångsrelä 1
3. Utgångsrelä 2
4. Utgångsrelä 3
Analoga strömutgångar:
5. Analog GND
6. Utgång 1
7. Utgång 2
8. Utgång 3
Digitala ingångar:
9. Vänteläge ingång. För att avaktivera sensorn från ett PLC-system, anslut en torr
kontakt mellan J7.9 och J7.12
Observera: Det är rekommenderat att använda den här funktionen för att förlänga sensorns livstid i
installationer med CIP-process som kan skada spoten.
10. till 11. Används inte
12. Digital GND
13. till 16. Används inte
Relä för mätningslarm
De tre utgångsreläerna sitter på mätningskortet.
De kan individuellt konfigureras till Normalt öppen (NO) eller till Normalt stängd (NC)
genom att flytta omkopplaren på varje relä. På illustrationen:
• Övre relä är inställt på NC
• Centralt relä är inställt på NO
• Nedre relä visas men utan omkopplare
Observera: J14 är relä 1, J18 är relä 2, J19 är relä 3
