Bundkort

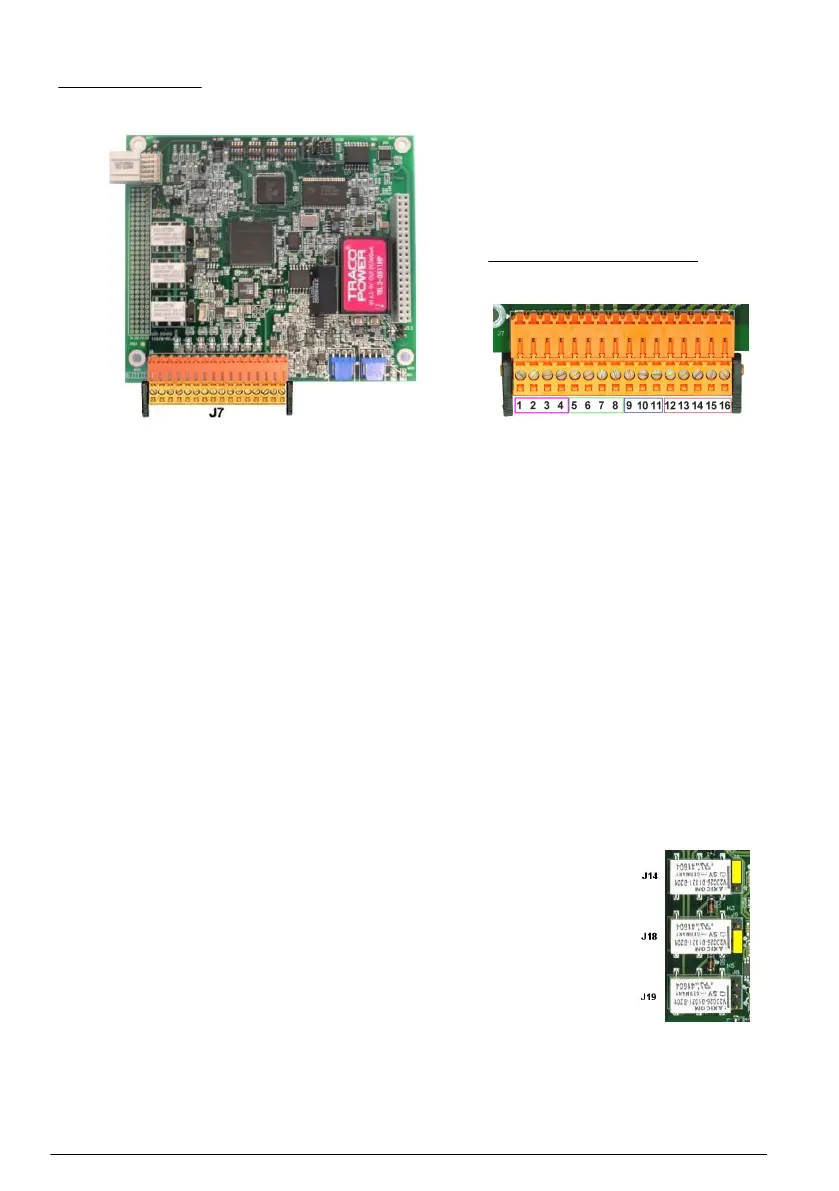

Figur 6 Bundkort
Figur 7 Stikforbindelse J7
Stikforbindelse J7 (indgange og udgange)
Tallene der findes nedenfor henviser til de 16 ledige J7 tilslutninger (fra venstre mod højre) i Figur 7.
Målalarmrelæer:
1. Almindelig
2. Udgangsrelæ 1
3. Udgangsrelæ 2
4. Udgangsrelæ 3
Analoge strømudgange:
5. Analog GND
6. Udgang 1
7. Udgang 2
8. Udgang 3
Digitale indgange:
9. Hold indgang. For at deaktivere sensoren fra et PLC-system, skal du tilslutte en tør
kontakt mellem J7.9 og J7.12
BEMÆRK: Det anbefales at bruge denne funktion for at udvide sensorens levetid for installationer
en CIP proces, der kan beskadige stedet.
10. til 11. Ikke anvendt
12. Digital GND
13. til 16. Ikke anvendt
Målealarmrelæer
De tre udgangsrelæer findes på bundkortet.
De kan konfigureres enkeltvist til Normal åben (NO) eller Normal lukket (NC) ved at flytte
jumperen på hvert relæ. På illustrationen:
• Det øverste relæ er indstillet på NC
• Det mellemste relæ er indstillet på NO
• Det nederste relæ er vist uden jumper
BEMÆRK: J14 er relæ 1, J18 er relæ 2, J19 er relæ 3
