Złącza P8 na płycie głównej (Rysunek 4 na stronie 193) i J7 na płycie pomiarowej (Rysunek 6
na stronie 194) składają się z dwóch części. Ostrożnie nacisnąć dwie czarne dźwignie po obu
stronach złącza i delikatnie je wyjąć. Wykonać wszystkie połączenia po wyjęciu złączy.
Po wykonaniu połączeń podłączyć złącza do płyt, wciskając je dokładnie na miejsce (dźwignie
podniosą się).

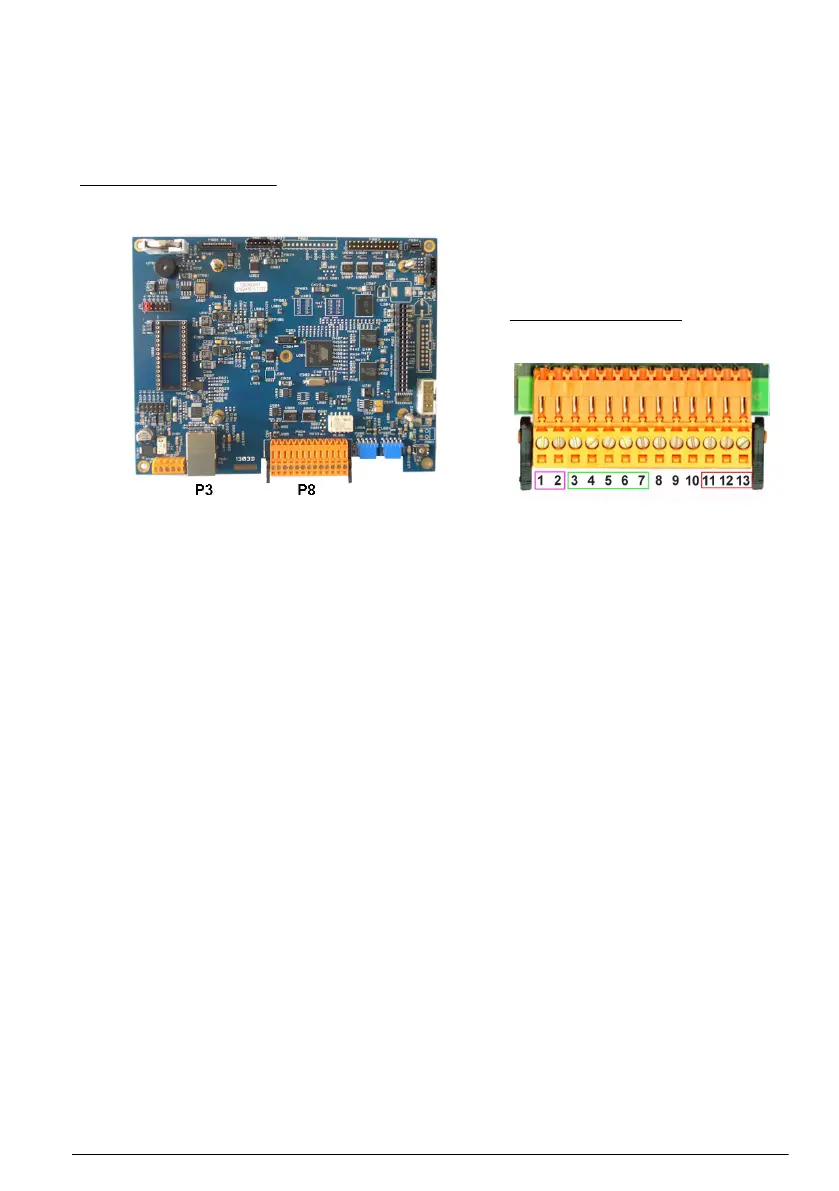

Płyta główna
Rysunek 4 Płyta główna
Rysunek 5 Złącze P8
Złącze P8
Liczby wymienione poniżej odnoszą się do 13 dostępnych zestyków przyłącza P8 (od lewej
do prawej), które przedstawia Rysunek 5.
1. RS-485 (sygnał A)
2. RS-485 (sygnał B)
3. PROFIBUS-DP (MASA)
4. PROFIBUS-DP (+5 V)
5. PROFIBUS-DP (sygnał -)
6. PROFIBUS-DP (sygnał +)
7. PROFIBUS-DP (sygnał RTS)
8. Nieużywane
9. Nieużywane
10. Nieużywane
11. Przekaźnik alarmów systemowego (zestyk
normalnie otwarty)
12. Przekaźnik alarmu systemowego (zestyk normalnie
zamknięty)
13. Przekaźnik alarmu systemowego (zestyk wspólny)
Złącze P3
Ethernet RJ 45. Podłączyć przyrząd do sieci lokalnej, przeprowadzając kabel sieci Ethernet przez
dławik kabla Ethernet (lokalizację dławika przedstawia Rysunek 1 na stronie 190) i podłączając
go do złącza P3, które przedstawia Rysunek 4.
Polski
193
