scollegati. Al termine dell'operazione, collegare i connettori alle schede spingendoli in modo da
bloccarli in posizione (leve sollevate).
Scheda principale

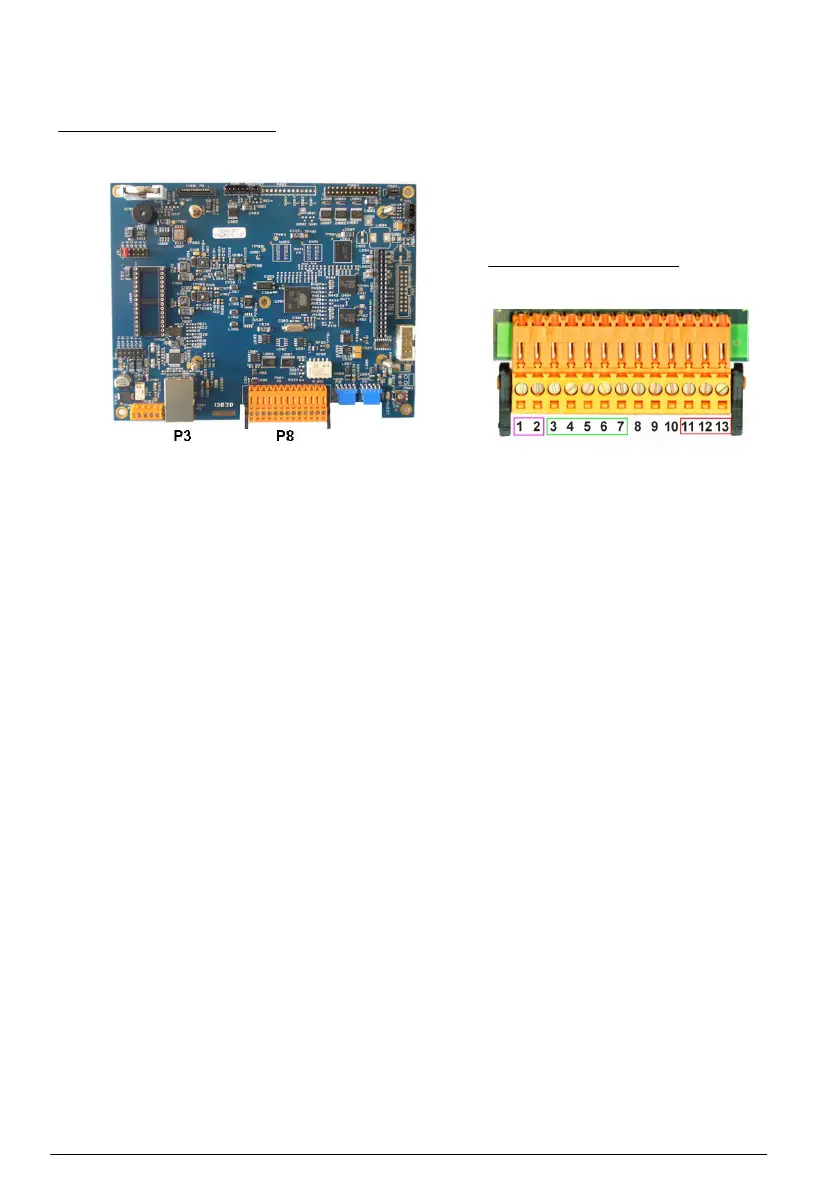

Figura 4 Scheda principale
Figura 5 Connettore P8
Connettore P8
I numeri elencati di seguito si riferiscono ai 13 collegamenti disponibili sul connettore P8 (da sinistra
a destra) riprodotto nella Figura 5.
1. RS-485 (segnale A)
2. RS-485 (segnale B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (segnale -)
6. PROFIBUS-DP (segnale +)
7. PROFIBUS-DP (segnale RTS)
8. Non utilizzato
9. Non utilizzato
10. Non utilizzato
11. Relè allarme sistema (N.O.)
12. Relè allarme sistema (N.C.)
13. Relè allarme sistema (Comune)
Connettore P3
Ethernet RJ 45. Collegare lo strumento alla rete locale facendo passare un cavo ethernet
nell'apposito pressacavo (posizione pressacavo illustrata nella Figura 1 a pagina 53) e collegando il
connettore P3 come illustrata nella Figura 4.
