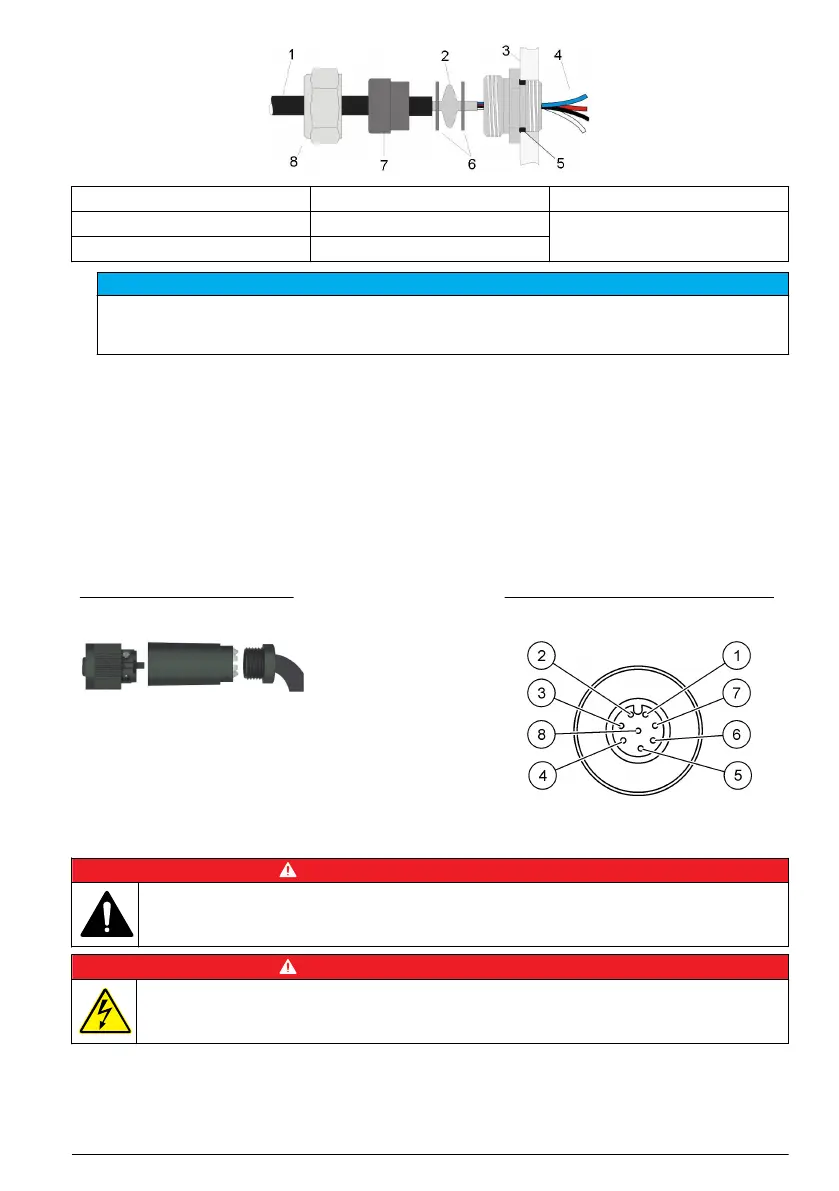

1 Kabel 4 Przewód 7 Uszczelka
2 Ekran 5 Pierścień typu o-ring 8 Nakrętka dławika
3 Urządzenie 6 Podkładki
P O W I A D O M I E N I E
Należy koniecznie upewnić się, że ekran jest ściśnięty i zablokowany między dwoma podkładkami,
co gwarantuje, że ekran dotyka bezpośrednio obudowy przyrządu spełniającej funkcję uziemienia.
W przeciwnym razie może dojść do uszkodzenia przyrządu oraz błędnych odczytów.
5. Ponownie założyć i dokręcić nakrętkę dławika kablowego.
6. Podłączyć przewody do odpowiednich złączy w bloku zacisków.
Podłączanie do zasilania sieciowego
Podłączanie zasilania (przyrządy zasilane niskim napięciem)
W przypadku przyrządów zasilanych niskim napięciem (10–30 V DC) podłączenie do zasilania
sieciowego jest realizowane za pośrednictwem 8-stykowego złącza BINDER (dostarczanego
w zestawie).
Uwaga: Złącza posiadają nacięcia uniemożliwiające nieprawidłowe podłączenia do przyrządu.
Podłączyć kabel zasilający do złącza w następujący sposób:
Rysunek 2 Złącze BINDER
Styki:
1. Zasilanie 10–30 V DC
2. Masa
3. Masa
4. Masa
5. Nieużywana
6. Zasilanie 10–30 V DC
7. Zasilanie 10–30 V DC
8. Uziemienie
Rysunek 3 Widok od strony kabla
Podłączanie zasilania (przyrządy zasilane wysokim napięciem)
N I E B E Z P I E C Z E Ń S T W O
Wiele zagrożeń. Tylko wykwalifikowany personel powinien przeprowadzać prace opisane w tym
rozdziale niniejszego dokumentu.
N I E B E Z P I E C Z E Ń S T W O
Niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Przed wykonaniem podłączeń
elektrycznych należy zawsze odłączyć urządzenie od źródła zasilania.
Przyrządy zasilane wysokim napięciem (100–240 V AC) posiadają 4-stykowe złącze męskie, którego
przewody są fabrycznie połączone ze złączem męskim BINDER, które można podłączyć gniazdka
sieciowego. Przyrząd jest dostarczany z kompatybilnym złączem żeńskim.
Polski
191
