ud. Når du er færdig sættes stikforbindelserne tilbage på plads ved at trykke dem omhyggeligt ned
og trække op i håndtagene.
Motherboard

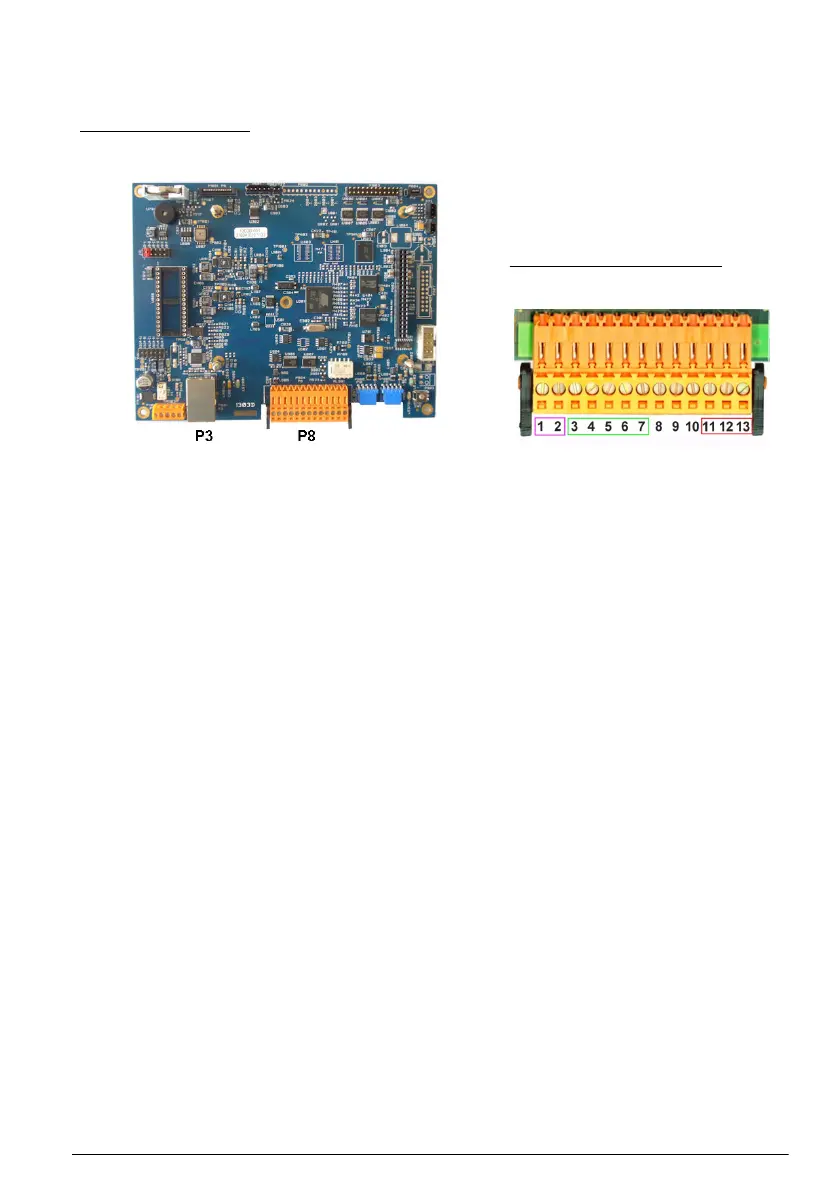

Figur 4 Motherboard
Figur 5 Stikforbindelse P8
Stikforbindelse P8
Tallene der findes nedenfor henviser til de 13 ledige P8 tilslutninger (fra venstre mod højre) i Figur 5.
1. RS-485 (signal A)
2. RS-485 (signal B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (signal -)
6. PROFIBUS-DP (signal +)
7. PROFIBUS-DP (signal RTS)
Ikke anvendt
Ikke anvendt
Ikke anvendt
11. Alarmsystemrelæ (N.O.)
12. Alarmsystemrelæ (N.C.)
13. Alarmsystemrelæ (almindelig)
Stikforbindelse P3
Ethernet RJ 45. Forbind instrumentet til det lokale netværk ved at føre et ethernetkabel gennem
pakningen (pakningens placering fremgår af Figur 1 på side 168) og forbind det til
P3 stikforbindelsen som vist på Figur 4.
