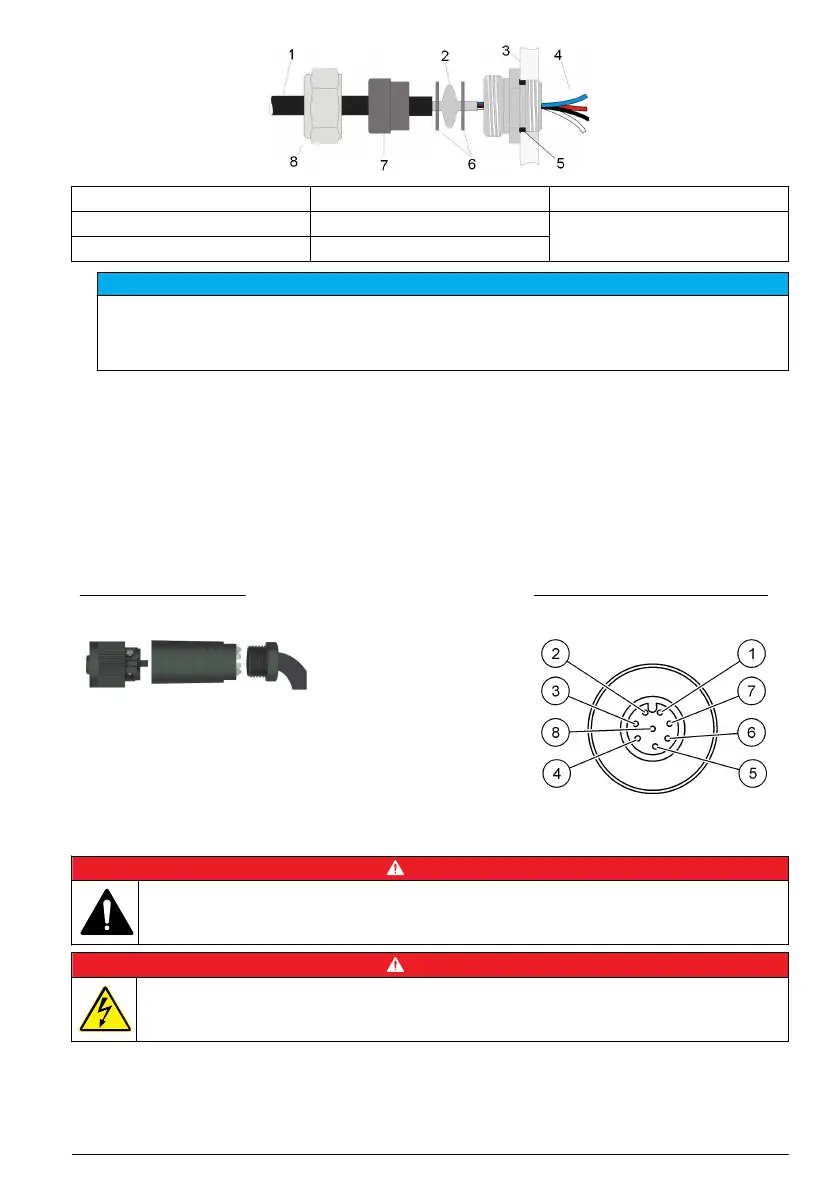

1 Kabel 4 Ledning 7 Pakning
2 Afskærmning 5 O-ring 8 Pakningsmøtrik
3 Instrument 6 Spændeskiver
B E M Æ R K N I N G
Det er uhyre vigtigt at sørge for afskærmningen klemmes og fastholdes imellem de to spændeskiver for at
sikre afskærmningen vedhæfter direkte på instrumenthuset som en jordforbindelse. Manglende evne til at
gøre dette kunne resultere i beskadigelse af instrumentet og give ukorrekte målinger for sensorkablernes
vedkommende.
5. Installer påny og stram kabelpakningsmøtrikken.
6. Forbind ledningerne til de tilhørende terminalblokforbindelser.
Tilslutning til strømforsyning
Strømforsyningsforbindelse (lavspændingsinstrumenter)
Til lavspændingsinstrumenter (10-30V jævnstrøm), foregår tilslutning til hovedstrømforsyningen med
et 8-benet BINDER stik (medfølger).
BEMÆRK: Stkkene er udformede på en sådan måde at forkert tilslutning undgås.
Tilslut el-ledningen til stikkene på flg. måde:
Figur 2 BINDER stik
Ben tilslutninger:
1. Strøm 10-30V jævnstrøm
2. Jord
3. Jord
4. Jord
5. Ikke anvendt
6. Strøm 10-30V jævnstrøm
7. Strøm 10-30V jævnstrøm
8. Jord
Figur 3 Set fra ledningssiden
Strømforsyningsforbindelse (højspændingsinstrumenter)
F A R E
Flere farer. Kun kvalificeret personale må udføre de opgaver, som er beskrevet i dette afsnit i
dokumentet.
F A R E
Risiko for livsfarlige elektriske stød. Frakobl altid strømmen fra instrumentet, før der udføres elektriske
tilslutninger.
Højspændingsinstrumenter (100-240V vekselstrøm) har et hanstik med fire ben der allerede er
tilsluttet internt med et hanstik klar til hovedtilslutning. Der medfølger et kompatibelt hunstik med
instrumentet.
