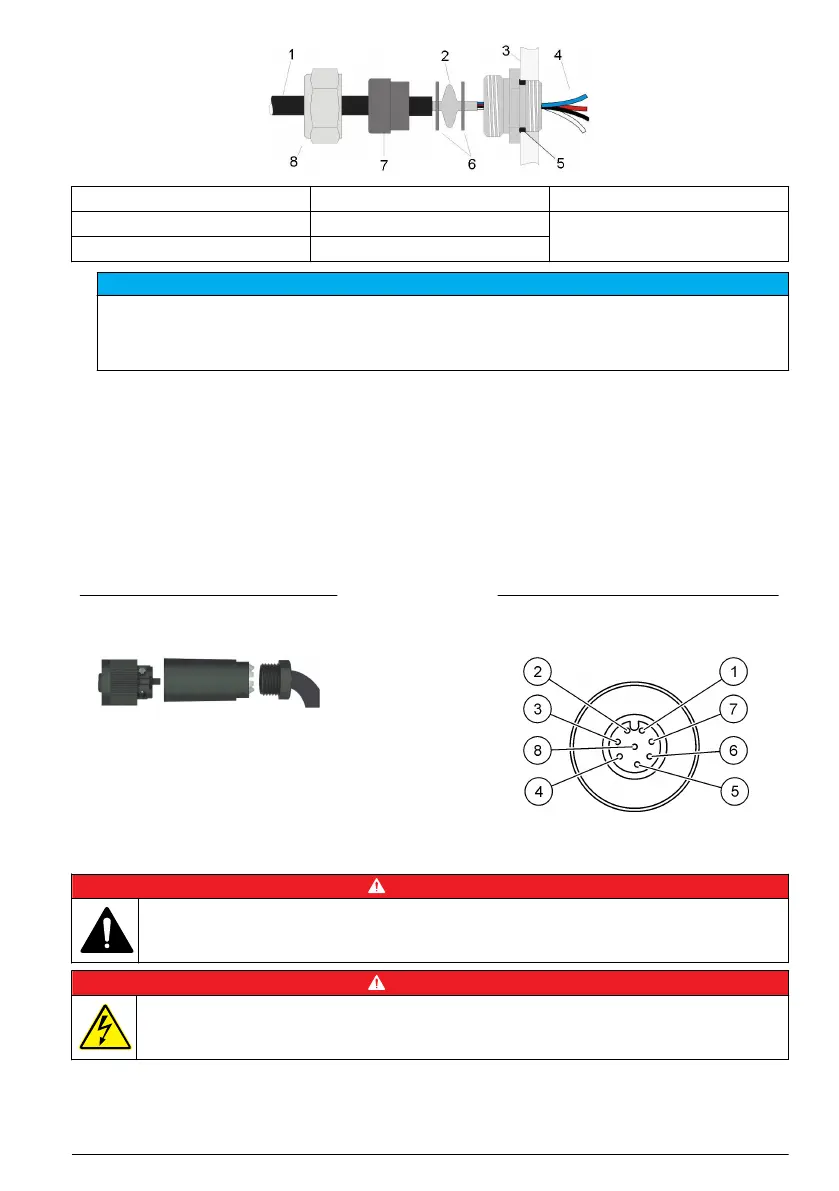

1 Kabel 4 Drahte 7 Dichtung
2 Abschirmung 5 O-ring 8 Kabelführung Mutter
3 Gerät 6 Unterlegscheiben
H I N W E I S
Es ist ausgesprochen wichtig, dass die Abschirmung zusammengepresst und zwischen den beiden Scheiben
gesichert wird, um sicherzustellen, dass die Abschirmung direkt an das Gehäuse des Instruments als Masse
angeschlossen ist. Anderenfalls kan das Instrument beschädigt werden und die Sensorkabel können falsche
Werte anzeigen.
5. Bringen Sie die Mutter des Kabeldurchlasses wieder an und ziehen Sie sie an.
6. Schließen Sie die Kabel an die entsprechenden Anschlüsse des Anschlussblocks an.
Anschluss an die Stromversorgung
Anschluss der Stromversorgung (Niederspannungsinstrumente)
Bei den Niederspannungsinstrumenten (10-30 Vdc) der Stromversorgung erfolgt der Anschluss über
einen BINDER-Stecker mit 8 Kontaktstiften (mitgeliefert).
Hinweis: Die Steckverbindungen weisen Kehlen auf, um ein falsches Einstecken in das Instrument zu verhindern.
Schließen Sie das Stromkabel wie folgt an die Steckverbindung an:
Abbildung 2 Steckverbindung
BINDER
Kontaktstifte:
1. Strom 10-30 Vdc
2. Erde
3. Erde
4. Masse
5. Nicht verwendet
6. Strom 10-30 Vdc
7. Strom 10-30 Vdc
8. Erde
Abbildung 3 Ansicht
Anschlussseite
Anschluss der Stromzufuhr (Hochspannungsinstrumente)
G E F A H R
Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments
beschriebenen Aufgaben durchführen.
G E F A H R
Lebensgefahr durch Stromschlag. Trennen Sie das Gerät immer von der Spannungsversorgung, bevor
Sie elektrische Anschlüsse herstellen.
Hochspannungsinstrumente (100-240 VAC) werden für den Stromanschluss über einen BINDER-
Stecker vorverkabelt. Wie im Folgenden gezeigt wird eine Steckkupplung an den Stecker
angeschlossen mitgeliefert.
Deutsch
31
