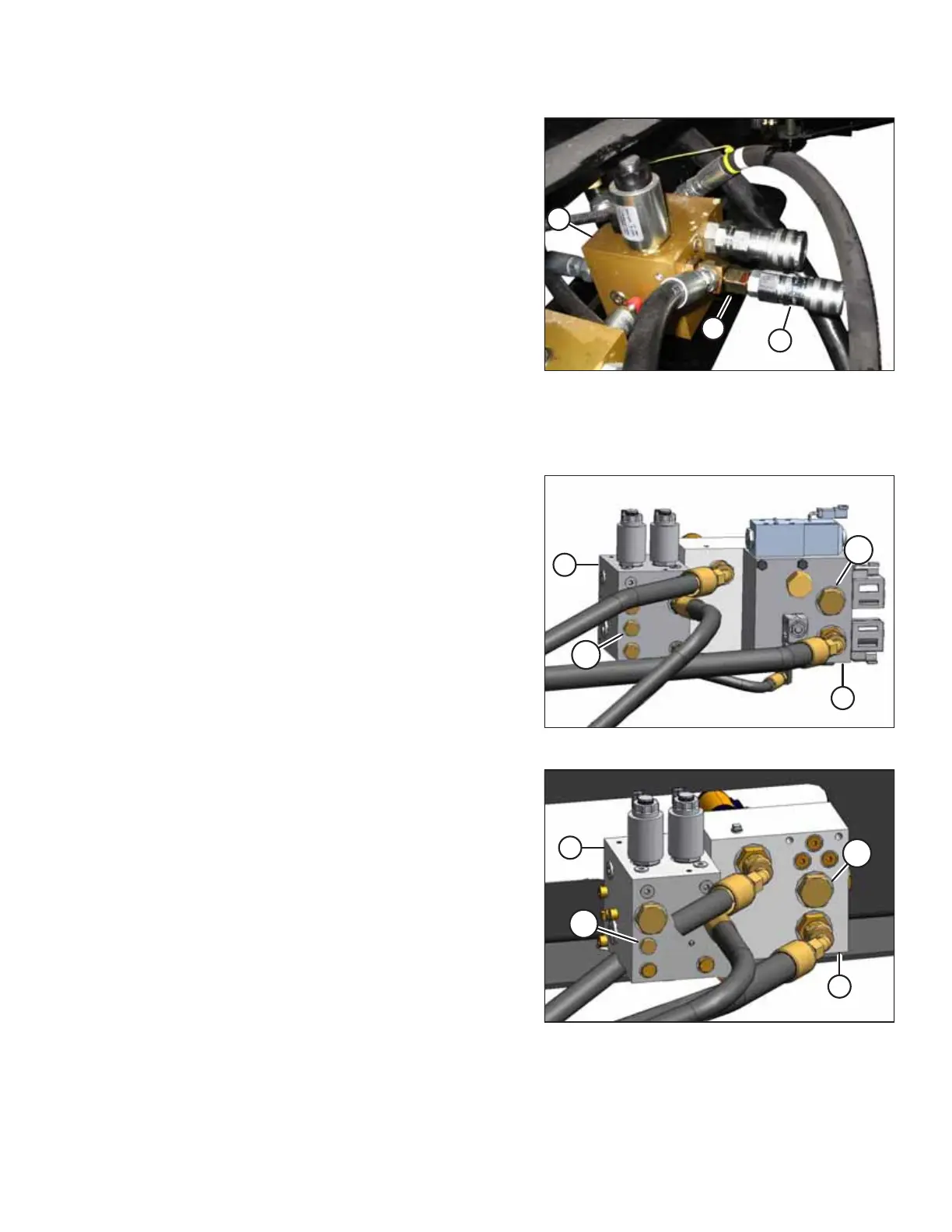

Figure 3.107: Manifold Configured for Auger Header
7. Install small coupler subassembly (A) onto tee (B) on
manifold (C).
NOTE:
Position of adjacent hoses may require slight adjustment to
allow access for new hoses.
8. Return to Step 18, page 39.
3.13.2 Modifying Hydraulics – M150, M155, M155E4 Windrowers
Figure 3.108: Manifolds with Reverser Valve
Figure 3.109: Manifolds without Reverser Valve in
Factory Configuration
1. Open left maintenance platform on windrower.
2. Remove the plugs from ports R2 (R2) on manifolds (A)
and (B). Ports may not be labelled.
ASSEMBLING THE MACHINE
