3.3 Caratteristiche software
Configurazione
manuale tramite
terminale
E’ possibile configurare manualmente i parametri relativi alla comunicazione
di ciascun dispositivo utilizzando il terminale con display e tasti presente nella
parte interna del coperchio superiore dello strumento, accessibile tramite
l’apertura verso il basso del coperchio stesso.
Configurazione
tramite app
MyPixsys via NFC
E’ possibile configurare i parametri relativi alla comunicazione di ciascun
dispositivo utilizzando l’app MyPixsys e trasferendo i dati via NFC. Basterà
avvicinare lo smartphone all’antenna presente sul coperchio dello strumento,
nel punto indicato dal simbolo
. La configurazione tramite app MyPixsys è
possibile sia con strumento acceso, sia con strumento spento.
Quando è interrogato da un lettore che supporta il protocollo NFC-V, il
dispositivo è da considerarsi come un VICC (Vicinity Inductively Coupled Card)
secondo la norma ISO/IEC 15693 ed opera alla frequenza di 13,56 MHz.
Il dispositivo non emette intenzionalmente onde radio.
Resistenza
di terminazione
E’ possibile attivare in modo automatico, tramite l’impostazione dell’opportuno
parametro, una resistenza di terminazione della linea di comunicazione.
Protocollo
di comunicazione
Il dispositivo è in grado di funzionare in due modalità di comunicazione. La
selezione della modalità avviene in fase di configurazione, tramite terminale o
tramite l’app MyPixsys. Solo la modalità selezionata risulterà attiva.

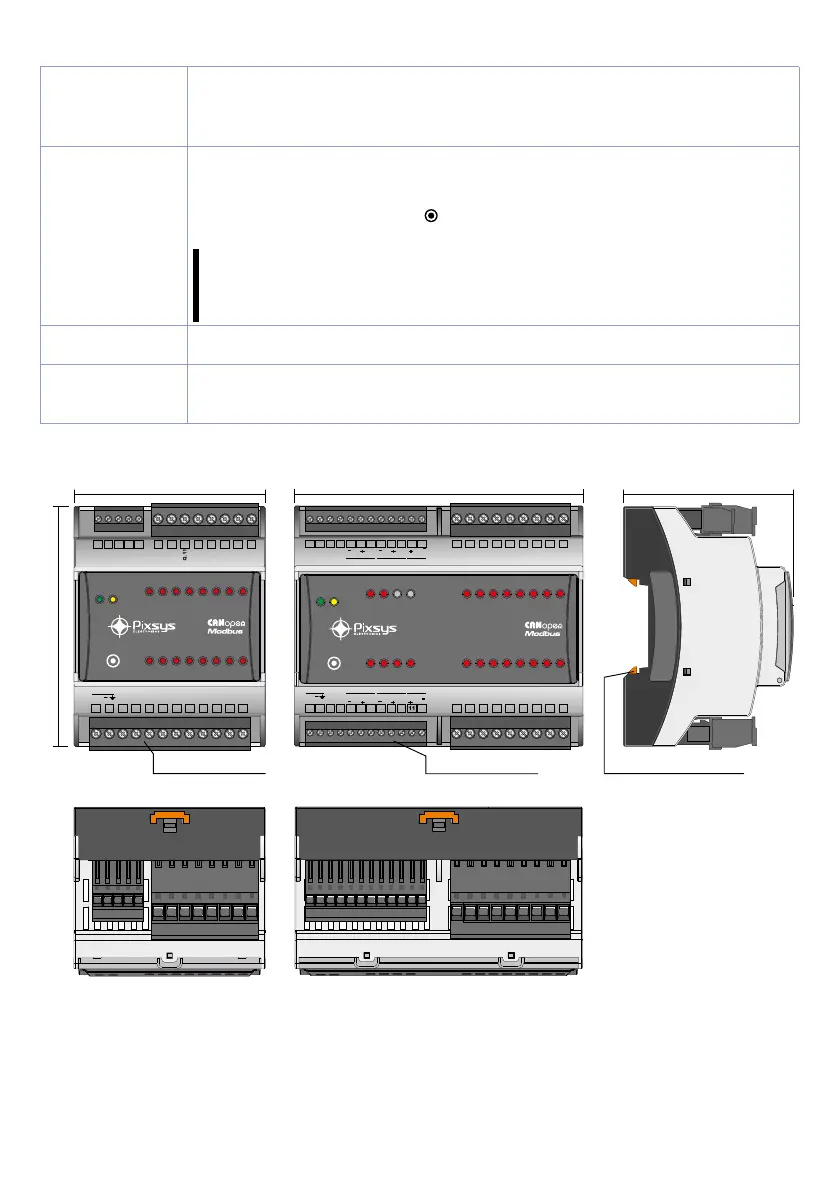

4 Dimensioni e installazione
13 14 15 16 17 201918 21 22 23 24 25
CANH
(B)
CANL
(A)
(C)
Q-ID
I-ID
Q.9
Q.10
Q.12
Q.13
Q.14
Q.15
Q.16
+
1 2
3
54 6 987
10
11
12
B-T
+V
VDC
12...24V
Q.1 Q.2 Q.3 Q.4 Q.5 Q.6 Q.7 Q.8
MCM260X
1AD
.16
.15
.14
.13
.12
.11
.10
.9
.8
.7
.6
.5
.4
.3
.2
.1
RUN
COM
72 mm 64 mm
90 mm
Attacco a guida DIN EN50022
Din rail mounting guide EN50022
Morsettiere Estraibili
Extractable terminal blocks
.16
.8
.15
.7
.14
.6
.13
.5
.12
.4
.11
.3
.10
.2
.9
.1
RUN
COM
AO1
AO2
AI1
AI2
AI3
AI4
22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42
CANH
(B)
CANL
(A)
(C)
120
OHM
+
-
V/I
TC
RTD
V
mA
+
-
AI3
AO2
+
-
V/I
TC
RTD
AI4
+
VDC
1 2 3 4 5 6 7 8 9 10 12
-V
12...24V
+V
+
-
V/I
TC
RTD
V
mA
+
-
AI1 AO1
+
-
V/I
TC
RTD
AI2
MCM260X
9AD
I/Q.16
+VDC
I/Q.15
I/Q.14
I/Q.13
I/Q.12
I/Q.11
I/Q.10
I/Q.9
I/Q.1 I/Q.2 I/Q.3 I/Q.4 I/Q.5 I/Q.6 I/Q.7 I/Q.8 +VDC
13 14 15 16 17 18 19 20 21
108 mm
Morsettiere Estraibili
Extractable terminal blocks
