Manuale d’uso - MCM260X - 77

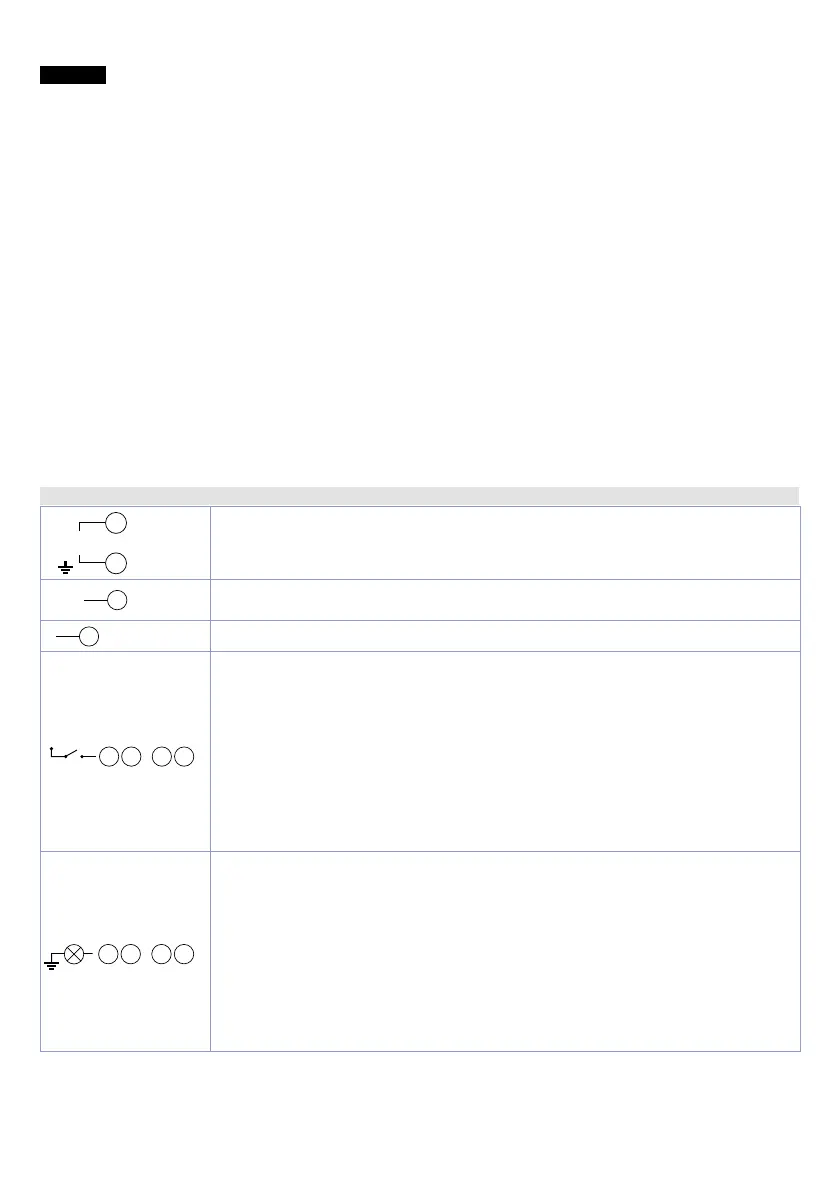

4.1 Collegamenti elettrici
Caution! Questo regolatore è stato progettato e costruito in conformità alle Direttive Bassa Tensione
2014/35/UE (LVD) e Compatibilità elettromagnetica 2014/30/UE (EMC). Per l’installazione in ambienti
industriali è buona norma seguire la seguenti precauzioni:
• Distinguere la linea di alimentazioni da quelle di potenza.
• Evitare la vicinanza di gruppi di teleruttori, contattori elettromagnetici, motori di grossa potenza e
comunque usare appositi filtri.
• Evitare la vicinanza di gruppi di potenza, in particolare se a controllo di fase.
• Si raccomanda l’impiego di filtri di rete sull’alimentazione della macchina in cui lo strumento verrà
installato, in particolare nel caso di alimentazione 230Vac.
Si evidenzia che il regolatore è concepito per essere assemblato ad altre macchine e dunque la
marcatura CE del regolatore non esime il costruttore dell’impianto dagli obblighi di sicurezza e
conformità previsti per la macchina nel suo complesso.
• Cablaggio della morsettiera da 3,81 mm: utilizzare puntalini a tubetto crimpati o filo di rame
flessibile o rigido con diametro fino a 1.5 mm² / 16 AWG. La lunghezza di spelatura è 7 mm.
Condizioni operative: -40°C..+130°C.
• Cablaggio della morsettiera da 5 mm: utilizzare puntalini a tubetto crimpati o filo di rame flessibile
o rigido con diametro fino a 2.5 mm² / 14 AWG. La lunghezza di spelatura è 9 mm. Condizioni
operative: -40°C..+130°C.
• E’ possibile collegare su un unico morsetto, due conduttori di uguale diametro compreso tra 0.14 e
0.75 mm
2
.
4.1.a MCM260X-1/2/3AD
1
+
–
12..24 VDC
2
Alimentazione 12..24Vdc ±15%
• 1: +Vdc
• 2: -Vdc
3
B-T
+ VDC
Alimentazione della sola parte logica del dispositivo. Se la tensione +Vdc è
portata al morsetto 3 e non al morsetto 1, le uscite non sono attive.
4
+V
Morsetto comune ingressi digitali 12..24Vdc
+V I.1 I.2 I.7 I.8
5 6 11.. 12
MCM260X-2AD, MCM260X-3AD
Ingressi digitali PNP 24Vdc
5: Ingresso 1
6: Ingresso 2
7: Ingresso 3
8: Ingresso 4
9: Ingresso 5
10: Ingresso 6
11: Ingresso 7
12: Ingresso 8
5 6 11.. 12
Q.1 Q.2 Q.7 Q.8
MCM260X-1AD
Uscite statiche 24Vdc
5: Uscita 1
6: Uscita 2
7: Uscita 3
8: Uscita 4
9: Uscita 5
10: Uscita 6
11: Uscita 7
12: Uscita 8
