Pixsys MCM260X User Manual

78 - MCM260X - Manuale d’uso

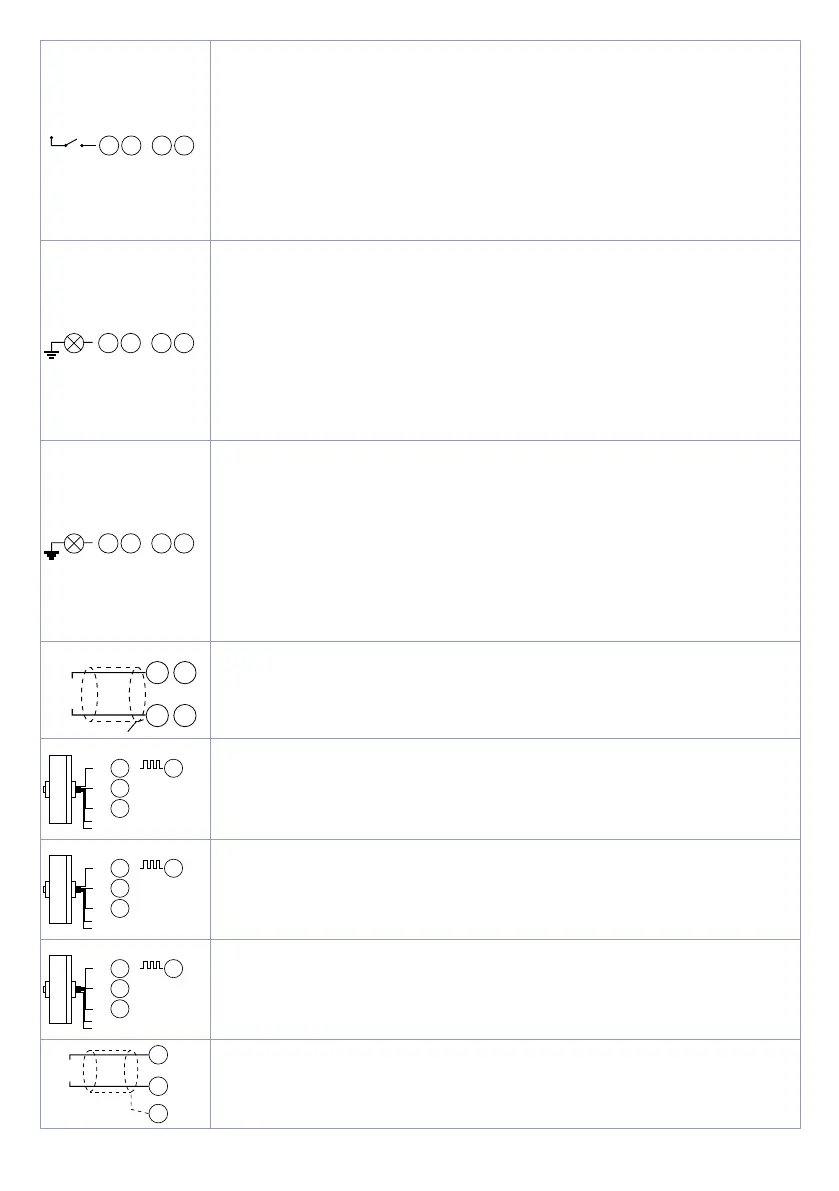

+V I.9 I.10 I.15 I.16
18 19 24.. 25
MCM260X-2AD
Ingressi digitali PNP 24Vdc
18: Ingresso 9
19: Ingresso 10
20: Ingresso 11
21: Ingresso 12
22: Ingresso 13
23: Ingresso 14
24: Ingresso 15
25: Ingresso 16
18 19 24.. 25
Q.9 Q.10 Q.15 Q.16
MCM260X-1AD
Uscite statiche 24Vdc
18: Uscita 9
19: Uscita 10
20: Uscita 11
21: Uscita 12
22: Uscita 13
23: Uscita 14
24: Uscita 15
25: Uscita 16
18 19 24.. 25
Q.1 Q.2 Q.7 Q.8
MCM260X-3AD
Uscite statiche 24Vdc
18: Uscita 1
19: Uscita 2
20: Uscita 3
21: Uscita 4
22: Uscita 5
23: Uscita 6
24: Uscita 7
25: Uscita 8
+
–
AI
V
Shield / Schermo
6 7
2 2
I.2 I.3
Ing. Analogici 0...10V 16bit (solo MCM260X-2AD)*
6: Ingresso 1
7: Ingresso 2
2: Riferimento ingressi
A
B
Z
+
-
SUPPLY
ENCODER1 COUNTER1
12
11
5
12
ENCODER
MCM260X-2AD, MCM260X-3AD
Ingressi encoder/contatore 1
12: Encoder 1 fase A / Ingresso contatore 1
11: Encoder 1 fase B
5: Encoder 1 fase Z
A
B
Z
+
-
SUPPLY
ENCODER2 COUNTER2
9
8
19
9
ENCODER
MCM260X-2AD, MCM260X-3AD
Ingressi encoder/contatore 2
9: Encoder 2 fase A / Ingresso contatore 2
8: Encoder 2 fase B
19: Encoder 2 fase Z (disponibile solo su MCM260X-2AD)
A
B
Z
+
-
SUPPLY
ENCODER3 COUNTER3
10
18
20
10
ENCODER
MCM260X-2AD, MCM260X-3AD
Ingressi encoder/contatore 3
10: Encoder 3 fase A / Ingresso contatore 3
18: Encoder 3 fase B (disponibile solo su MCM260X-2AD)
20: Encoder 3 fase Z (disponibile solo su MCM260X-2AD)
CANH (B)
CAN
RS485
CANL (A)
(C)
Shield / Schermo
14
13
15
Bus di campo:
13: CANH / (B) RS485+
14: CANL / (A) RS485-
15: (C) GND per CANbus e Modbus RTU
