Manuale d’uso - MCM260X - 81

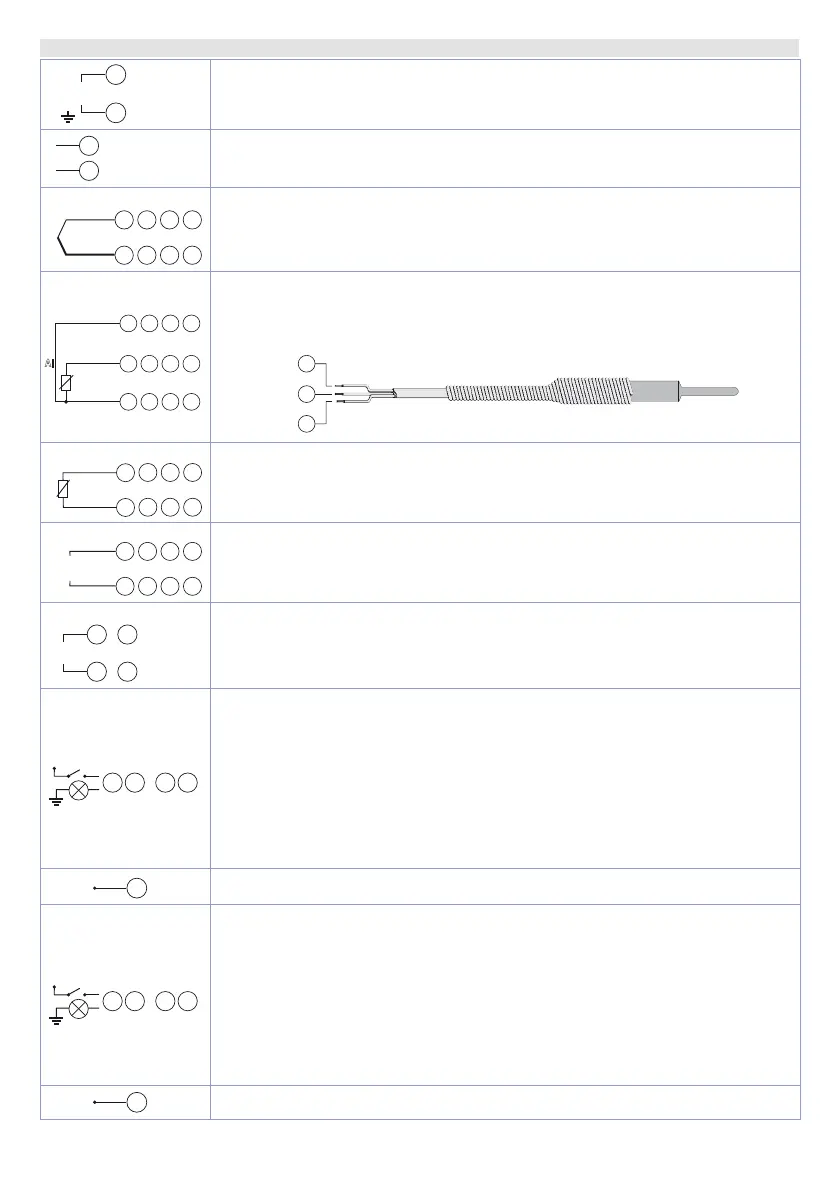

4.1.d MCM260X-9AD
1
–
12..24 VDC
2
Alimentazione 12..24Vdc ±15%
1: +Vdc
2: -Vdc
3
4
+V
Alimentazione per i sensori normalizzati
AI1
+
AI
TC
6
5
AI2
9
8
AI3
27
26
AI4
30
29
Ingressi analogici per termocoppie K, S, R, J, T, E, N, B.
• Rispettare la polarità
• Per eventuali prolunghe utilizzare cavo compensato e morsetti adatti alla
termocoppia utilizzata (compensati)
AI1 AI2 AI3 AI4
AI
Rosso
Red
Bianco
White
Rosso
Red
PT/NI100
7
5
6
10
8
9
28
26
27
31
29
30
Ingressi analogici per termoresistenze PT100, Ni100.
• Per il collegamento a tre fi li usare cavi della stessa sezione
• Per il collegamento a due fi li cortocircuitare i morsetti 6 e 7 (AI1), 9 e 10
(AI2), 27 e 28 (AI3), 30 e 31 (AI4).
ROSSO
RED
ROSSO
WHITE
BIANCO
5
7
6
10
8
28
26
31
29
AI
PTC/NTC
7
5
Ingressi analogici per termoresistenze NTC, PTC, PT500, PT1000 e
potenziometri lineari.
+
–
AI
V
mA
6
5
9
8
27
26
30
29
Ingressi analogici per segnali normalizzati in corrente e tensione.
Rispettare la polarità. Alimentazione sensore con morsetti 3 e 4.
11
+
–
V / mA
12
32
33
Uscite analogiche AO1 e AO2
13 14 19.. 20
I/Q.1
I/Q.2
I/Q.7
I/Q.8
12..24 VDC
Ingressi digitali PNP 24Vdc / Uscite statiche 24Vdc
13: Ingresso / Uscita 1
14: Ingresso / Uscita 2
15: Ingresso / Uscita 3
16: Ingresso / Uscita 4
17: Ingresso / Uscita 5
18: Ingresso / Uscita 6
19: Ingresso / Uscita 7
20: Ingresso / Uscita 8
21
+VDC
12..24 VDC
Positivo alimentazione uscite statite 1..8
34 35 40.. 41
I/Q.9
I/Q.10
I/Q.15
I/Q.16
12..24 VDC
Ingressi digitali PNP 24Vdc / Uscite statiche 24Vdc
34: Ingresso / Uscita 9
35: Ingresso / Uscita 10
36: Ingresso / Uscita 11
37: Ingresso / Uscita 12
38: Ingresso / Uscita 13
39: Ingresso / Uscita 14
40: Ingresso / Uscita 15
41: Ingresso / Uscita 16
42
12..24 VDC
Positivo alimentazione uscite statite 9..16
