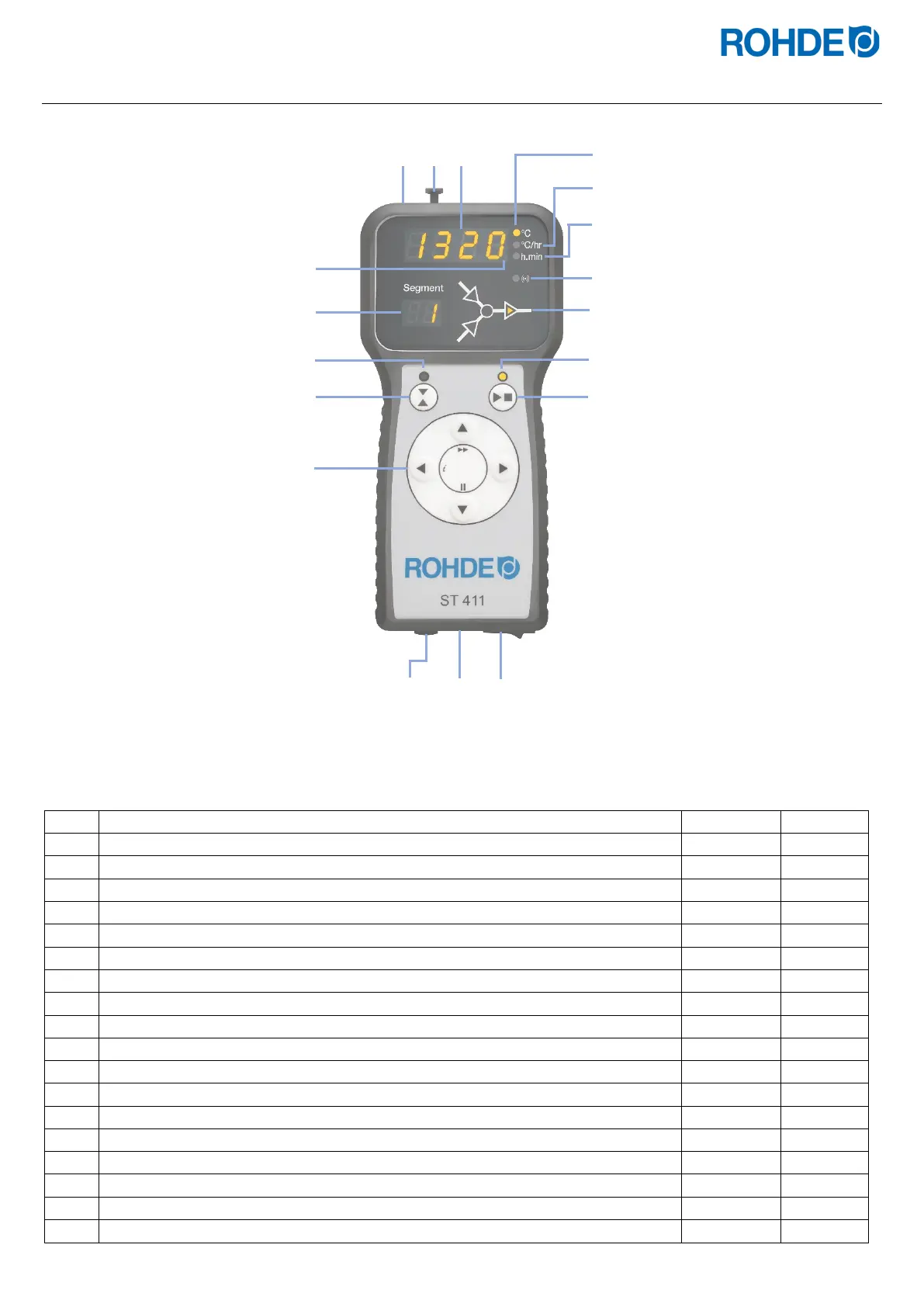

2.3. Nomenclatura dell’impianto di regolazione
N.
Descrizione
ST 410
ST 411
1
Porta USB
X
X
2
Spia di controllo “Chiavetta USB inserita nella porta USB”
X
X
3
Display principale
X
X
4
Simbolo “Temperatura”
X
X
5
Simbolo “Quota riscaldamento”
X
X
6
Simbolo “Tempo”
X
X
7
Spia di controllo “Riscaldamento attivo”
X
X
8
Spia di controllo “Trasferimento dati”
X
X
9
Indicatore del segmento
X
X
10
Display ed esecuzione del programma
X
X
11
Spia di controllo “Programma in corso”
X
X
12
Pulsante START / STOP
X
X
13
Spia di controllo uscita di commutazione (Event)
−
X
14
Tasto uscita di commutazione (Event)
−
X
15
Elementi di comando
X
X
16
Fusibile
X
X
17
Cavo con connettore a spina CPC-14 (collegamento al forno)
X
X
18
Interruttore di rete
X
X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
