4. Montaggio

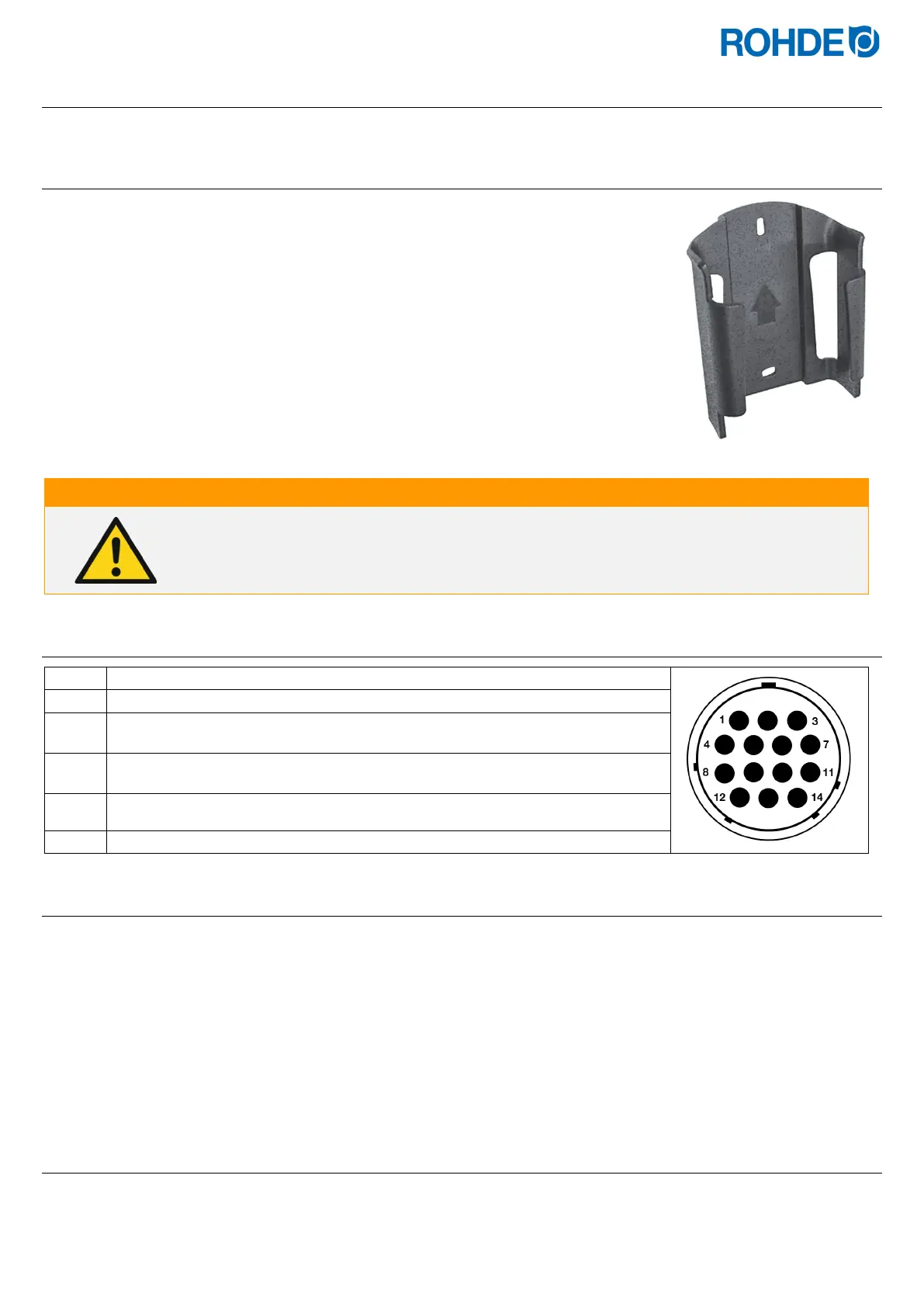

4.1. Montaggio del supporto
• L’impianto di regolazione è fornito con un supporto collegato che può essere
montato sul forno o nell’ubicazione finale (vicino al forno o montaggio a parete).
• Il supporto viene fissato con 2 viti.
• Osservare la direzione della freccia durante il montaggio del supporto
(direzione freccia = verso l’alto).
• Non posizionare mai l’impianto di regolazione sopra il forno, bensì
nel supporto.
• In caso di montaggio sul forno, il supporto viene montato sulla piastra di
montaggio corrispondente o sulla scatola di comando.
• Durante questa operazione, rispettare le istruzioni per l’uso del forno.
• In caso di montaggio a parete, il supporto viene avvitato direttamente su una
parete nelle vicinanze del forno con il materiale di fissaggio fornito.
• Il materiale di montaggio corretto è compreso nella fornitura.
AVVERTENZA
Gravi lesioni alle persone e gravi danni materiali dovuti al posizionamento errato dell’impianto di
regolazione.
⇒ Tenere presente che l’impianto di regolazione non va mai posizionato sopra il forno, bensì
sempre nel supporto predisposto.
4.2. Allacciare il cavo di collegamento
Step
Descrizione
1
Inserire il connettore a spina dell’impianto di regolazione nella presa del forno.
2
Il connettore a spina e la presa hanno una codifica geometrica. Il connettore a
spina e la presa si intersecano tra loro sono in una determinata posizione.
3
La sporgenza del connettore a spina deve trovarsi in alto, nella posizione “ore 12”
per entrare nel foro largo della presa, anch’esso situato nella posizione “ore 12”.
4
Eventualmente va ruotato leggermente il connettore a spina finché entra
completamente nella presa.
5
Fissare l’anello ad avvitamento esterno della presa ruotandolo in senso orario.
4.3. Cavo di prolunga dell’impianto di regolazione
• Quando il supporto dell’impianto di regolazione viene fissato nell’ubicazione finale (vicino al forno o montaggio a
parete), è possibile prolungare la linea con una prolunga.
• La prolunga dell’impianto di regolazione è disponibile a livello opzionale nelle lunghezze 2,5 metri, 5 metri o massimo
10 metri.
• Nota sulla prolunga ed effetti ambientali dovuti alla compatibilità elettromagnetica:
- per soddisfare tutti i requisiti relativi alla compatibilità elettromagnetica, la lunghezza del cavo di collegamento
del regolatore non dovrebbe superare i 3 m;
- se il regolatore viene collegato al forno con una prolunga, è necessario che non si trovino altri dispositivi
elettrici nelle immediate vicinanze del cavo (campo di dispersione elettromagnetica);
- in caso contrario, potrebbe verificarsi una variazione della precisione fino a 3° C.
4.4. Nota sui forni di altri costruttori
L’assegnazione della corrispondente presa CPC-14 sul forno può variare a seconda del costruttore del forno!
