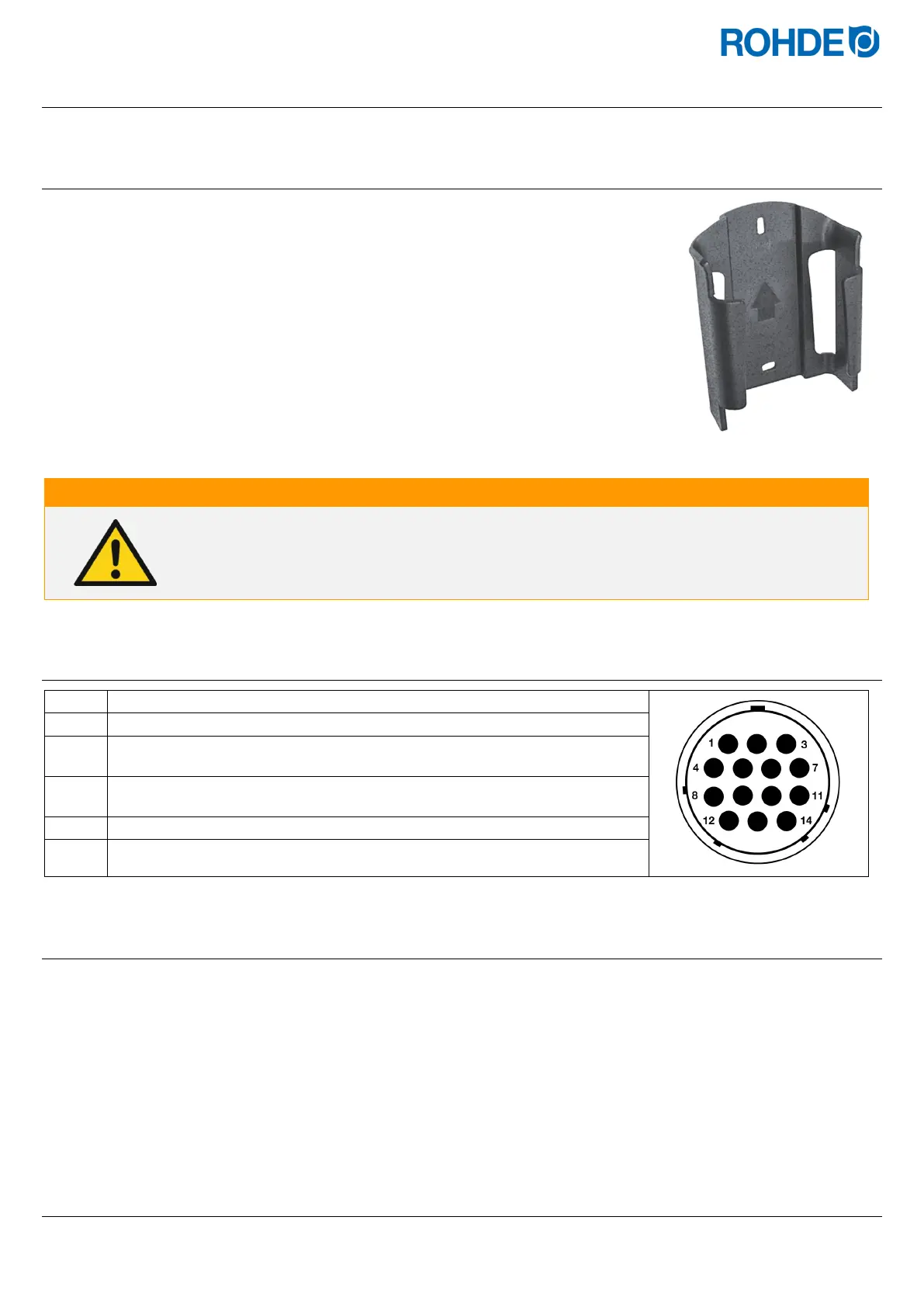

4. Montáž
4.1. Montáž držáku
• Regulátor se dodává s vhodným držákem, který může být připevněn k
peci nebo na místě instalace pece (v její blízkosti nebo na stěně).
• Držák se připevní 2 šrouby.
• Při montáži držáku dbejte na jeho správnou polohu (šipka musí směřovat
nahoru).
• Regulátor nikdy neodkládejte na pec, nýbrž do držáku.
• Při montáži na peci se držák montuje na vhodnou upevňovací
destičku nebo na spínací skříňku.
• Řiďte se přitom pokyny uvedenými v návodu k provozu pece.
• Při montáži na stěnu se držák našroubuje přiloženými upevňovacími
prostředky přímo na stěnu v blízkosti pece.
• Vhodný montážní materiál je součástí dodávky.
VAROVÁNÍ
před vážnými úrazy a poškozením pece v důsledku nesprávně umístěného regulátoru.
⇒ Regulátor se nikdy nesmí odkládat na pec, nýbrž musí se vždy zasunout do příslušného
držáku.
4.2. Připojení kabelu k peci
Krok
Popis
1
Zasuňte konektor regulátoru do zásuvky na peci.
2
Konektor a zásuvka mají příslušné geometrické kódování – obě části lze spojit
pouze, jsou-li vůči sobě v určité poloze.
3
Výstupek na konektoru se musí nacházet v poloze "12 hodin", aby se dal
zasunout do vybrání na zásuvce, které je také v poloze "12 hodin".
4
Konektor musíte případně trochu pootočit, aby dokonale zapadl do zásuvky.
5
Utáhněte vnější kroužek se závitem na konektoru ve směru hodinových
ručiček.
4.3. Prodlužovací kabel regulátoru
• Pokud se držák regulátoru montuje na místě instalace pece (v její blízkosti nebo na stěně), lze vedení prodloužit
prodlužovacím kabelem.
• Prodlužovací kabel pro regulátor lze přiobjednat, a to v délkách 2,5 metru, 5 metrů nebo maximálně 10 metrů.
• Poznámka k prodlužovacímu kabelu v souvislosti s požadavky na kompatibilitu EMC:
- Pro splnění požadavků na elektromagnetickou kompatibilitu (EMC) by neměla délka připojovacího kabelu
regulátoru překročit 3 metry.
- Pokud je regulátor připojen k peci prodlužovacím kabelem, neměl by se v bezprostřední blízkosti kabelu
nacházet žádný elektrický přístroj (elektromagnetické rozptylové pole).
- Jinak může dojít k poklesu přesnosti až o 3 °C.
4.4. Poznámka k pecím jiných výrobců
Osazení může být u odpovídajících zásuvek CPC 14 na peci odlišné v závislosti na výrobci pece!
