Programmazione:
Se si programma una rampa o un tempo di mantenimento – durante la programmazione di un programma di cottura – è
possibile anche selezionare l’uscita di commutazione per il rispettivo step di programmazione premendo il tasto dell’uscita di
commutazione (Event).
Spia di controllo uscita di commutazione (Event):
• L’uscita di commutazione è accesa (i contatti del relè sono chiusi), quando la spia di controllo dell’uscita di
commutazione è accesa.
• L’uscita di commutazione è spenta (i contatti del relè sono aperti), quando la spia di controllo dell’uscita di
commutazione è spenta.
• La spia di controllo dell’uscita di commutazione indica, a modalità di cottura attiva e durante l’esecuzione di un
programma, se l’uscita di commutazione (Event) è attiva (spia di controllo accesa) o disattiva (spia di controllo spenta).

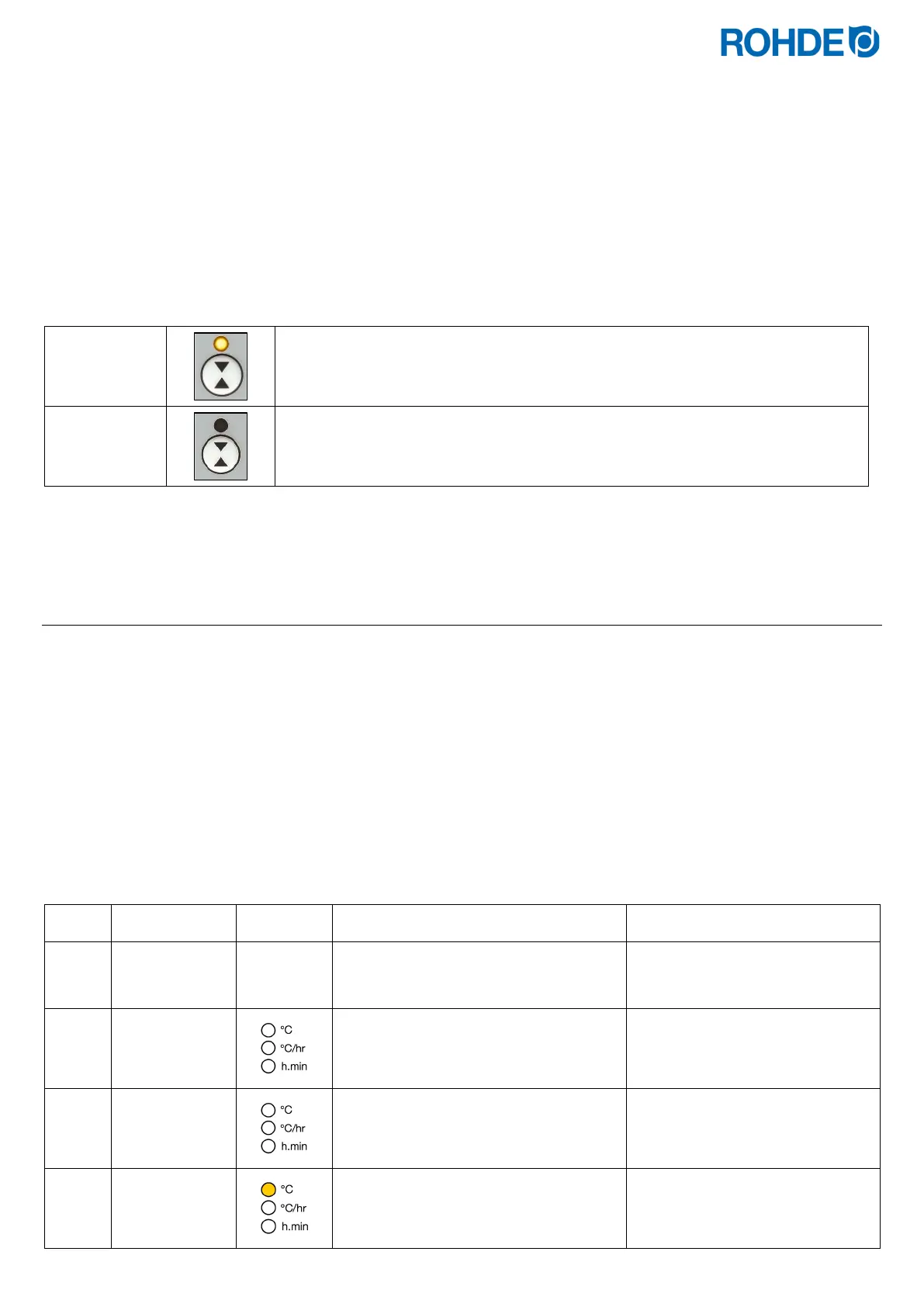

Event ON
Il LED della spia di controllo posto sopra il tasto dell’uscita di commutazione (Event) è
acceso.
Event OFF
Il LED della spia di controllo posto sopra il tasto dell’uscita di commutazione (Event) è
spento.
Avviso:
Prima dell’esecuzione del programma, l’uscita di commutazione (Event) è inattiva (i contati del relè sono aperti).
6.5.5. Programmare la valvola di uscita dell’aria (solo ST 411)
Per aggiungere una valvola di uscita dell’aria nel programma di cottura, è necessario prima impostare l’uscita di
commutazione aggiuntiva nella configurazione dei parametri (vedi sezione 10 / parametro n. 45) sul valore “2”.
⇒ Se non è impostato il valore “2” per il parametro n. 45, viene visualizzato il menu di configurazione sbagliato.
Nota:
1. Se non si preme alcun tasto per 30 secondi, i comandi abbandonano automaticamente il menu di configurazione per
la temperatura della valvola di uscita dell’aria. Le immissioni precedenti non vengono salvate e quindi vanno perse.
2. Durante la programmazione della temperatura della valvola di uscita dell’aria, il regolatore non deve eseguire alcun
programma (la spia di controllo “Programma in corso” deve essere spenta).
3. Nella sequenza descritta è importante che il tasto
g venga premuto complessivamente 4 volte, altrimenti non
vengono salvate le modifiche.
Programmazione della valvola di uscita dell’aria nel menu di configurazione:
Step
Indicazione sul
display
Simbolo
Descrizione
Nota
1
L’impianto di regolazione non deve
eseguire alcun programma di cottura
durante la programmazione.
Se necessario, fermare il
programma di cottura con il
tasto
j.
2
d Pr.C
Premere contemporaneamente i tasti
h
e
g per aprire il menu di configurazione.
Viene visualizzato il menu per la
temperatura di chiusura della
valvola di uscita dell’aria.
3
d Pr.C
Lasciare i tasti
h e g.
4
410
Premere il tasto
g.
Viene visualizzata l’ultima
temperatura di chiusura impostata
per la valvola di uscita dell’aria.
