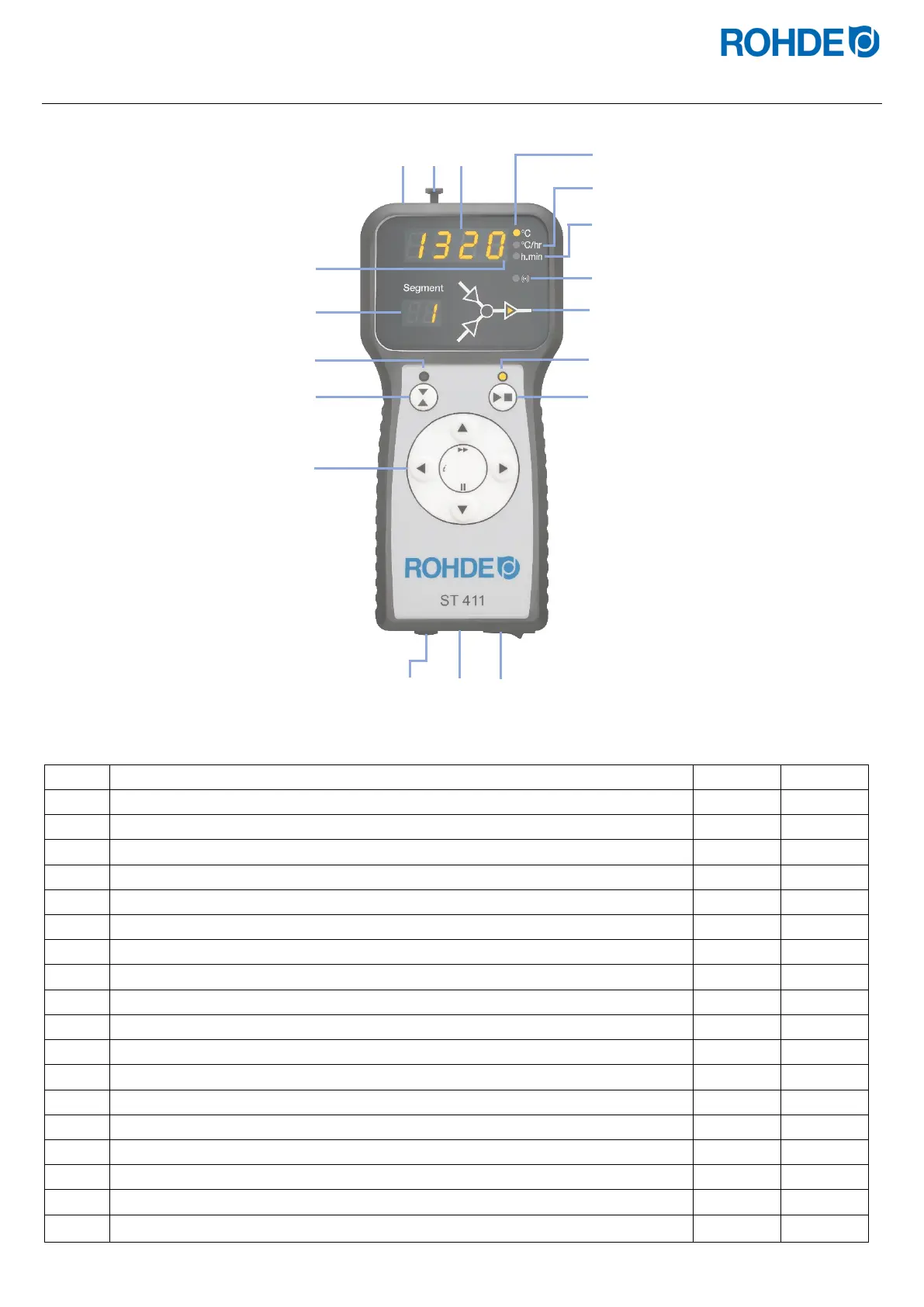

2.3. Überblick Regelanlage
Nr.
Beschreibung
ST 410
ST 411
1
USB-Port
X
X
2
Kontrollanzeige „USB-Stick am USB-Port eingesteckt“
X
X
3
Hauptdisplay
X
X
4
Bildsymbol „Temperatur“
X
X
5
Bildsymbol „Heizrate“
X
X
6
Bildsymbol „Zeit“
X
X
7
Kontrollanzeige „Heizung aktiv“ (im Display blinkt ein farbiger Bildpunkt auf)
X
X
8
Kontrollanzeige „Datenübertragung“
X
X
9
Anzeige Segment
X
X
10
Grafisches Display und Programmverlauf
X
X
11
Kontrollanzeige „Programm läuft“
X
X
12
Start-/Stopp-Taste
X
X
13
Kontrollanzeige Schaltausgang (Event)
X
14
Taste Schaltausgang (Event)
X
15
Bedienelemente
X
X
16
Sicherung
X
X
17
Kabel mit CPC-14-Stecker (Verbindung zum Ofen)
X
X
18
Netzschalter
X
X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
