Rohde ST411 - Overzicht Regelinstallatie

165 / 280

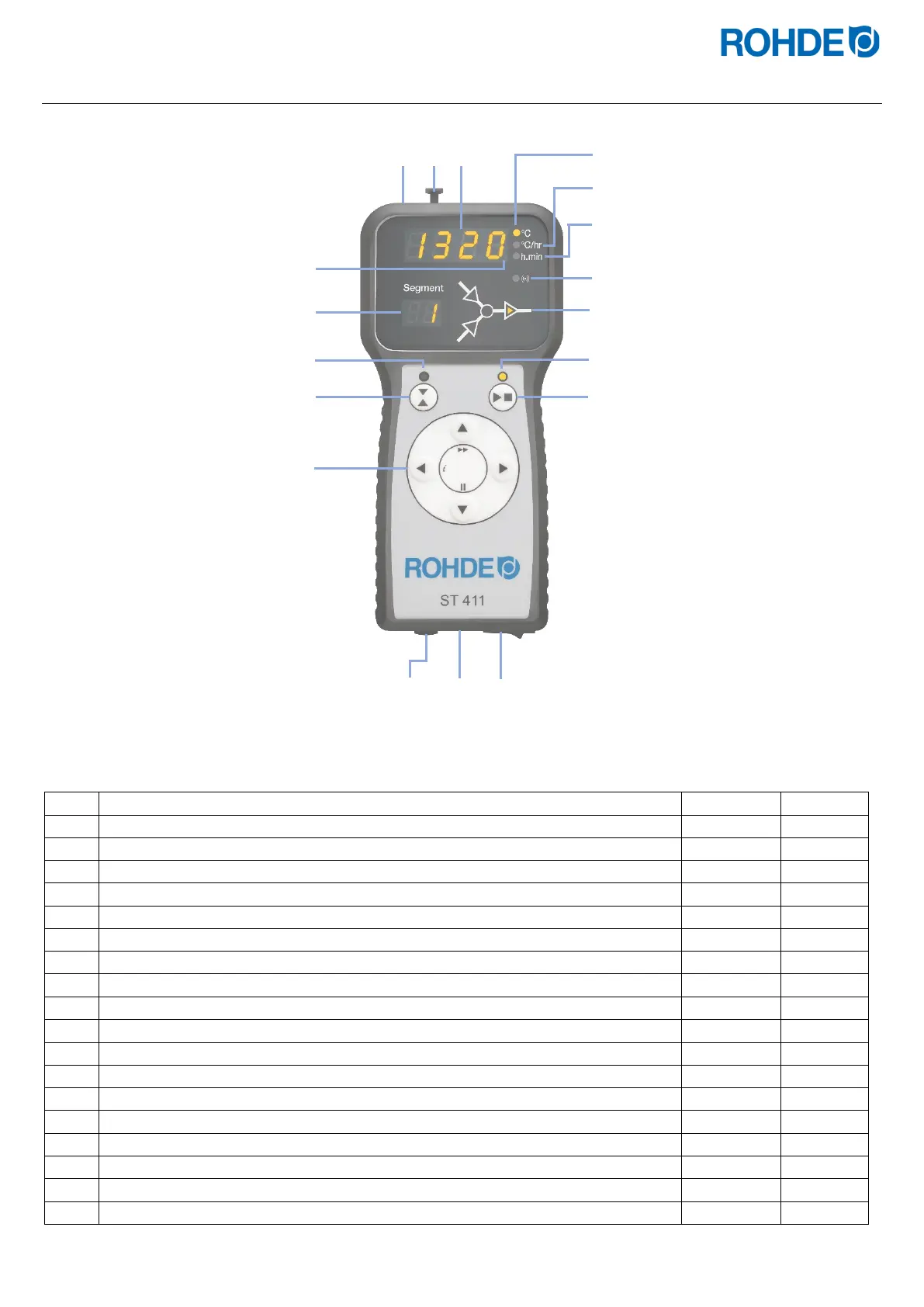

2.3. Overzicht regelinstallatie
Nr.
Beschrijving
ST 410
ST 411
1
USB-poort
X
X
2
Indicatielampje ‘USB-stick ingestoken in USB-poort’
X
X
3
Centraal display
X
X
4
Indicatielampje met symbool ‘temperatuur’
X
X
5
Indicatielampje met symbool ‘opstooksnelheid’
X
X
6
Indicatielampje met symbool ‘tijd’
X
X
7
Indicatiepunt ‘verwarming actief’
X
X
8
Indicatielampje ‘gegevensoverdracht’
X
X
9
Segmentdisplay
X
X
10
Grafische weergave van het programmaverloop
X
X
11
Indicatielampje ‘programma actief’
X
X
12
Start-/stoptoets
X
X
13
Indicatielampje schakeluitgang (event)
−
X
14
Toets schakeluitgang (event)
−
X
15
Bedieningselementen
X
X
16
Smeltveiligheid
X
X
17
Kabel met 14-polige ronde connector (verbinding met de oven)
X
X
18
Aan-/uitknop
X
X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
