2.4. Merkmale Stecker
Die Regelanlage wird über einen 14-poligen Stecker an den Ofen angeschlossen.
Merkmale:
• CPC-14-Stecker
• 14-polige Steckschraubverbindung
• Bajonettverschluss
Die dafür vorgesehene schwarze 14-polige Steckdose befindet sich am Anschlusskasten des Ofens (Nähe elektrische
Zuleitung).

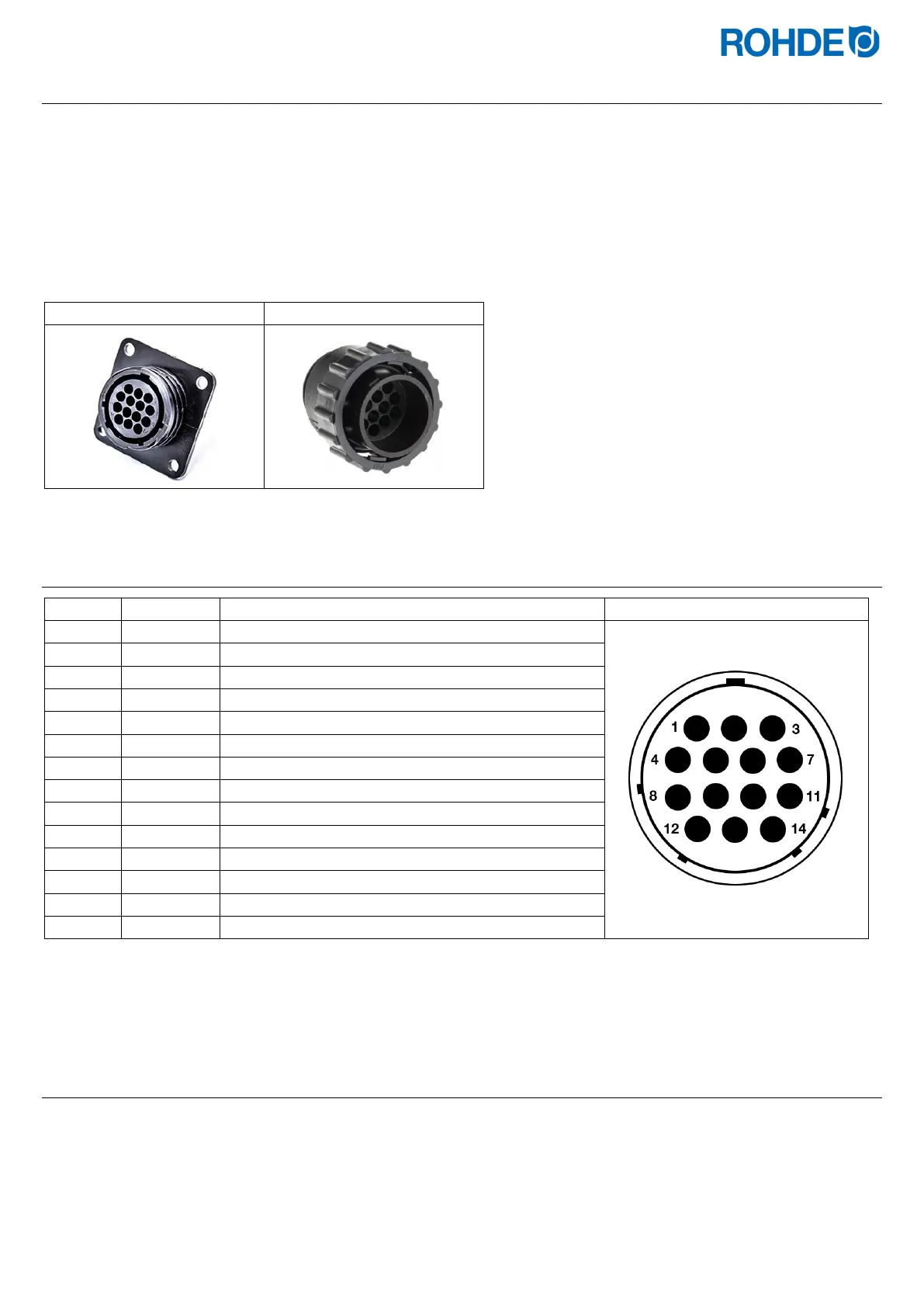

2.5. Pinbelegung Stecker
Ansicht Pinbelegung am Stecker
1 X Thermoelement 1 +
2 X Thermoelement 1 -
3 − Nicht belegt
4 − Nicht belegt
5 − Nicht belegt
6 − Nicht belegt
7 X Zusätzlicher Schaltausgang (230
V)
8 X Einspeisung L1 230
V AC
9 X Einspeisung N
10 − Nicht belegt
11 − Nicht belegt
12 X Schaltausgang Sicherheitsschütz
13 X Schaltausgang Neutralleiter
14 X Schaltausgang Zone 1
Hinweis:
Die Belegung der passenden CPC-14-Steckdose kann je nach Brennofenhersteller unterschiedlich ausfallen!
2.6. Schutzbeschaltung Ofenschütz
Die Spule eines Ofenschützes sollte mittels RC-Glied entstört werden. Dazu muss das RC-Glied an jedem Schütz, direkt über
die Spulenklemmen angeschlossen werden. ROHDE Brennöfen werden standardmäßig so ausgeliefert. Für Öfen von
Fremdherstellern, sind geeignete Produkte als Zubehör bei den Schütz-Herstellern erhältlich.
