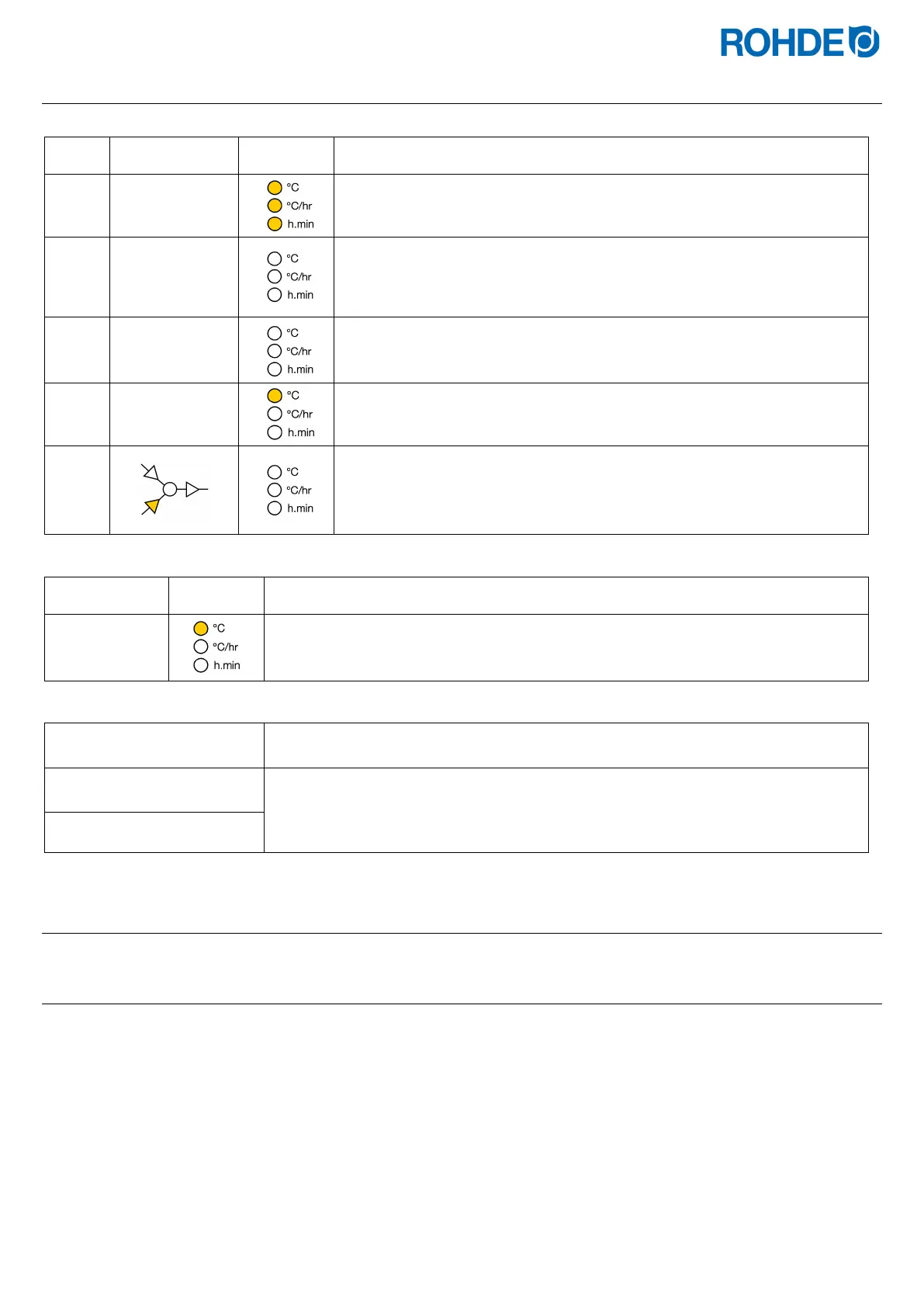

6.2. Indicazioni sul display dopo l’accensione
Indicazioni sul display dopo l’accensione:
Step
Indicazione sul
display
Simbolo
Descrizione
1
8.8.8.8.
• Dopo l’accensione, il regolatore esegue un controllo del display.
• Si accendono tutte le spie di controllo e i simboli.
• Viene emesso un breve segnale acustico.
2
F 6.0 3
• Il regolatore indica il numero di versione del software integrato.
• Quando si contatta l’assistenza tecnica sono necessari:
- il numero di versione
-
il numero di serie del dispositivo
3
t C.S
• Ora viene visualizzata l’impostazione del tipo di termocoppia.
• Il tipo di inserito qui deve corrispondere alla termocoppia integrata nel
forno, quindi al tipo R, S, K o N.
4
20
• Infine viene visualizzata sul display la temperatura del forno.
• Nel frattempo, tutti gli altri elementi che si erano illuminati dovrebbero
essersi spenti.
5
• L’impianto di regolazione segnala una cottura in corso accendendo sul
display uno degli elementi corrispondenti all’esecuzione del programma.
• Con tasto j è possibile fermare il processo di cottura.
Indicazione durante la modalità di cottura:
Indicazione sul
display
Simbolo
Descrizione
4 1 1 .
Durante la cottura, il punto (decimale) illuminato alla destra dell’indicatore della
temperatura (“411”) indica che il forno si riscalda.
Indicatore del segmento:
Indicazione sul display
Segmento
Descrizione
° C
All’accensione del regolatore, l’indicatore del segmento indica le possibili unità di
misura della temperatura durante l’esercizio (°C / °F).
Le unità di misura della temperatura sono configurabili come parametri
(vedi sezione 10.).
° F
6.3. Segmenti di cottura
6.3.1. Spiegazione dei segmenti di cottura
Ogni programma è costituito da singoli segmenti di cottura. Ogni segmento di cottura è costituito a sua volta da 3 valori. I 3
valori di un segmento di cottura sono:
• la rampa di riscaldamento (1.1) o rampa di raffreddamento (1.2)
• la temperatura di mantenimento o temperatura target (2)
• il tempo di mantenimento (3)
Per programmare un programma di cottura è quindi necessario inserire tre valori per ogni segmento.
Durante la programmazione e l’esecuzione di un programma di cottura, il display indica con un LED acceso quale valore del
rispettivo segmento di cottura è attualmente selezionato o attualmente in corso.
L’indicatore “Segmento” indica in quale segmento ci si trova durante la programmazione e l’esecuzione del programma.
