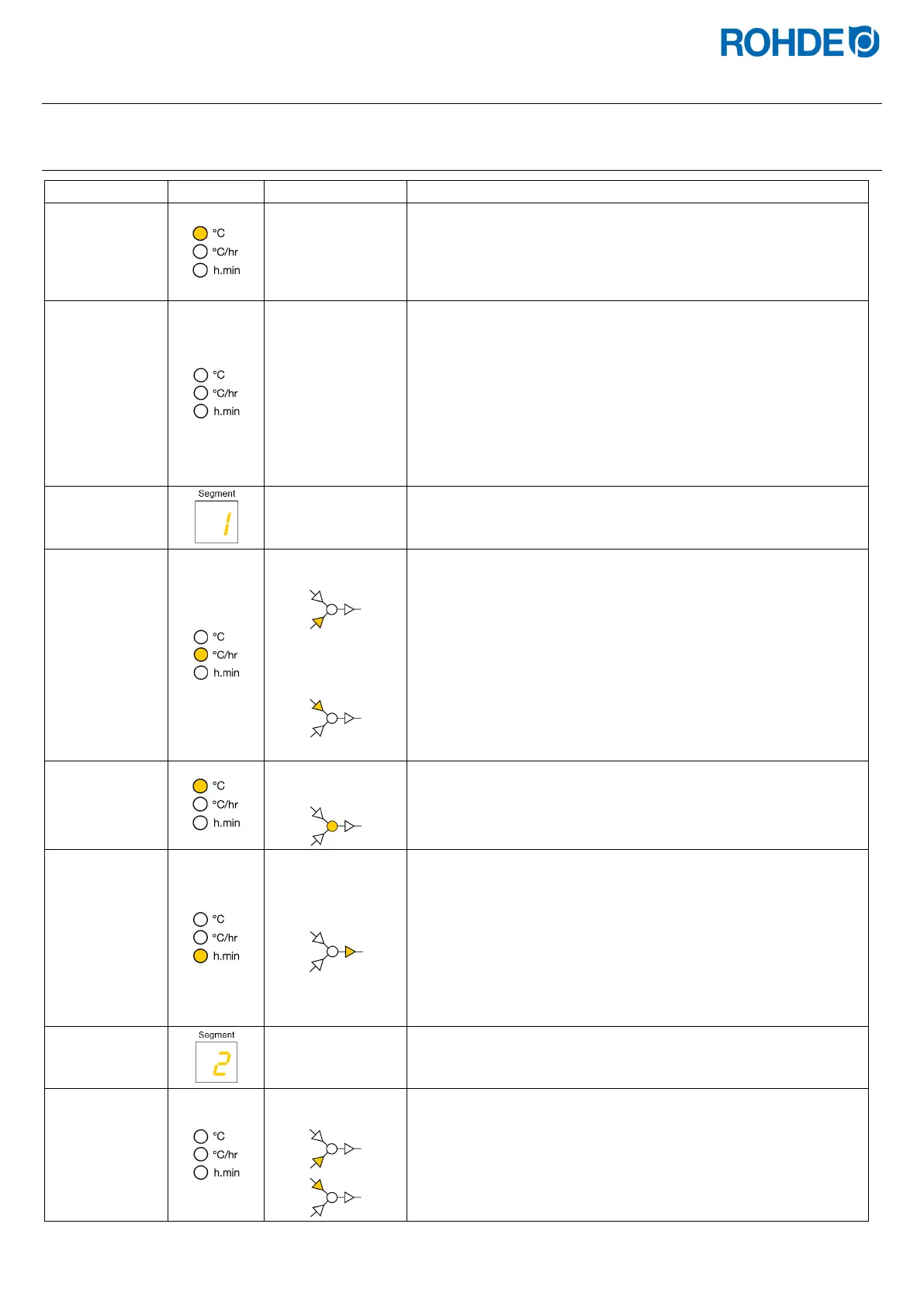

6.4. Regelanlage programmieren
6.4.1. Brennprogramm verändern
Displayanzeige
Bildsymbol
Bedeutung
Beschreibung
20
Kein Programm
im Betrieb
• Wird kein Brand ausgeführt, dann leuchtet kein Element im
Programmverlauf des grafischen Displays auf.
• Auch die Kontrollanzeige für „laufenden Brand“ leuchtet nicht
auf.
• Das Hauptdisplay zeigt die aktuelle Brennraumtemperatur an.
Pr. 1
Programmnummer
auswählen
• Durch Drücken der Taste
g leuchtet auf dem Display die
Programmnummer auf.
• Mit den Tasten
d und f kann nun das Brennprogramm
ausgewählt werden.
• Durch erneutes Drücken der Taste
g kann die
Programmnummer ausgewählt werden, welche verändert
werden soll.
• Durch Drücken der Taste
h kann in jedem Schritt zurück zum
vorherigen Wert gewechselt werden.
1
Anzeige im
Segment Display
Das ausgewählte Brennprogramm zeigt immer zuerst das 1.
Segment an.
150
Aufheizrampe
Abkühlrampe
• Die Heizrate im Hauptdisplay erscheint als:
⇒ „1
°C/h-999 °C/h“ oder
⇒ „FULL“ oder
⇒ „END“
• Mit den Tasten
d und f kann der Wert geändert werden.
• Der Programmverlauf auf dem grafischen Display signalisiert,
ob eine Aufheizrampe oder Abkühlrampe programmiert wird.
⇒ Zum Verändern der Aufheizrampe in eine Abkühlrampe und
umgekehrt, siehe Abschnitt 6.4.2.
⇒ Zum Programmieren der Heizrate auf „FULL“ oder „END“
siehe Abschnitt 6.4.3.
600
Haltetemperatur/
Zieltemperatur
• Durch erneutes Drücken der Taste g erscheint die
Haltetemperatur oder Zieltemperatur auf dem Display.
• Mit den Tasten
d und f kann der Wert geändert werden.
00. 15
Haltezeit
• Durch erneutes Drücken der Taste
g erscheint die Haltezeit in
„Stunden:Minuten“ auf dem Display.
• Mit den Tasten
d und f kann der Wert zwischen 00:00 h
und 99:59
h geändert werden.
• Der Programmverlauf auf dem grafischen Display signalisiert
Haltezeit.
⇒ Technisch bedingt ist zwischen der Anzeige von Stunden und
Minuten im Display ein Punkt, und kein „Doppelpunkt“ wie
üblich bei Zeitangaben.
2
Anzeige im
Segment Display
Erneutes Drücken der Taste
g zählt eine Segmentnummer weiter
und ermöglicht die Eingabe der Brennwerte für das nächste
Segment.
End
Programmeingabe
beenden
• Taste f solange drücken oder gedrückt halten, bis „End“ im
Hauptdisplay erscheint.
• Programmeingabe mit Taste
g beenden.
⇒ Das Erreichen der maximalen Segmentanzahl beendet die
Programmeingabe automatisch.
*Tasten d und f bei der Eingabe gedrückt halten, um schnell zwischen den angezeigten Werten zu wechseln.
